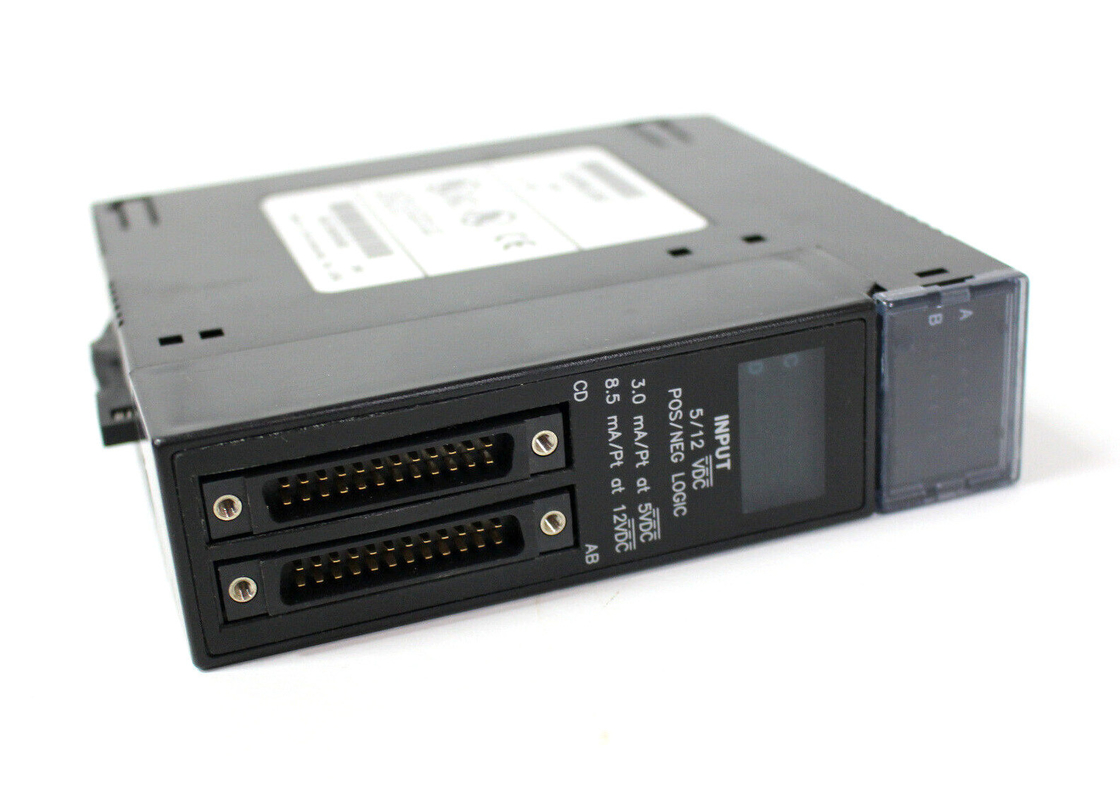

5/12 볼트 DC (TTL) 긍정적 / 부정 논리 입력 모듈인 GE 파눅 IC693MDL654

GE FANUC IC693MDL654, 5/12 볼트 DC (TTL) 긍정적/부적 논리

입력 모듈

제품 설명

IC693MDL654는 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러용 5/12 볼트 DC (TTL) 양성/부적 논리 입력 모듈이다.그것은 4 개의 다른 그룹으로 그룹화 된 32 개의 분리된 TTL 전압 임계 입력 포인트를 제공합니다., 각 그룹은 총 8개의 포인트를 표시하고 있습니다 (A1 - A8, B1 - B8, C1 - C8, D1 - D8). 입력값은 긍정적 또는 부정적인 논리 입력값을 가진 약 15V에 따라 작동합니다.+5V 공급은 모듈에서 생산되고 나중에 PLC 배면에서 분리됩니다. 외부 사용자 발행 공급을 통해 전원을 공급하기보다는 내부 공급에서 입력 전원을 결정 할 수 있습니다.이것은 I / O 커넥터에 오른쪽 핀에 점퍼를 설정하여 가능이 내부 공급 장치가 입력 장치에 전원을 공급하는 데 사용되는 경우, 내부 공급 장치가 입력 장치에 전원을 공급하는 경우에 PLC의 +5V 전원 공급 장치에 더 많은 부하가 부과됩니다.모듈에 발견 된 광 결합기는 1500 볼트의 필드 측면과 논리 측면과 250 볼트의 4 클래스 사이의 백플라인 고립을 제공하고 지원합니다.또한, 결함 진단은 전원 공급에 기록되지 않습니다. IC693MDL654는 뒷판에 +5V 버스에서 195mA의 내부 전력을 소비합니다.

모듈은 A1 - A8, B1 - B8, C1 - C8, D1 - D8로 나열된 LED 지표로 구성됩니다. 지표는 각 입력 포인트의 ON/OFF 상태를 제공합니다. 입력 전류는 3입니다..0 mA (유례적인 ON 전류 5 VDC) 및 8.5 mA (유례적인 ON 전류 12 VDC). IC693MDL654는 32 포인트 입력 설계로 32 비트의 분리 %I 입력 데이터를 사용합니다.그것은 시리즈 90-30 PLC 시스템에서 5 또는 10 슬롯 기판에 I / O 포트에 배치 될 수 있습니다. 입력 포인트의 전류는 입력 상태 테이블 내의 논리 1로 이어집니다. IC693MDL654의 정량 전압은 5 ~ 12 볼트 DC입니다. Positive or Negative Logic while the Input Voltage Ranges from 0 to 15 volts DC Links to the input circuits are created from the user’s input devices to two male (pin-type) 24-pin connectors (Fujitsu FCN-365P024-AU) placed on the front of the module이 링크는 A과 B 클래스의 경계입니다. 왼쪽의 다른 하나는 C과 D 클래스의 경계입니다.배가 벗겨진 단일 끝에서 여성 커넥터가있는 케이블은 모듈 커넥터에서 필드 장치로 필드 배선을 향상시킵니다..

GE Fanuc Automation은 입력 모듈로 IC693MDL654 모듈을 제조하고 있으며 90-30 시리즈 PLC 제품 라인의 일원입니다.이 입력 모듈은 설계되어 유연한 산업용 애플리케이션의 요구 사항을 충족하도록 설계되었습니다.또한 제어 아키텍처가 있어 재료 취급, 고속 포장 및 복잡한 모션 제어 응용 프로그램과 같은 다양한 응용 프로그램에 적합합니다.GE Fanuc IC693MDL654 입력 모듈은 모듈형 디자인으로 놀라운 유연성을 제공합니다이 장치가 올바르게 구성되면 운영자는 설치 비용과 공간을 절약 할 수 있습니다. 이더넷 통신을 지원하여 실시간 모니터링을 달성합니다.이 입력 모듈을 설치할 때이 입력 모듈은 Modbus TCP/IP 및 SRTP 애플리케이션 프로토콜을 지원합니다.그리고 확장 가능한 처리 능력으로 제공됩니다. 90-30 시리즈의 많은 CPU가 일반적이며 업그레이드를 쉽게 만듭니다..

The GE Fanuc Automation IC693MDL654 input module also uses its scalable processing power which helps to enable the module to be able to operate at an optimal level of performance as required by modern industrial applications이 입력 모듈은 입력 모듈이 포인트에서 포인트 응용 프로그램에 필요한 수준의 성능을 달성하는 것을 보장하는 데 도움이되는 내장 모션 제어 기능을 가지고 있습니다.입력 모듈은 또한 분산 제어를 가능하게 필드 버스 인터페이스 옵션이 있습니다. 사용자는 Profibus-DP, EtherNet EGD, 또는 Genius 인터페이스와 같은 인터페이스 옵션이 있습니다.이 모듈은 CIMPLICITY 머신 에디션 논리 개발자 프로그램으로 제공됩니다.이 같은 GE Fanuc 90-30 시리즈의 입력 모듈들은 모두 부재 옵션이 있습니다.

기술 사양

IC693MDL654에 대한 기술 사양
