| 브랜드: | GE 파눅 | 모델: | IC693MDL632 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 상품 종류: | 입력 모듈 |
| 논리: | 부정적인 긍정적 / | 정격 전압: | 125 볼트 DC |
| 입력전압 범위: | 0 내지 150 볼트 DC | 입력: | 8 |
| 분야 측면과 논리 측면 사이의 차단: | 1500 볼트 | 보증: | 1년이요 |
| 강조하다: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |
||

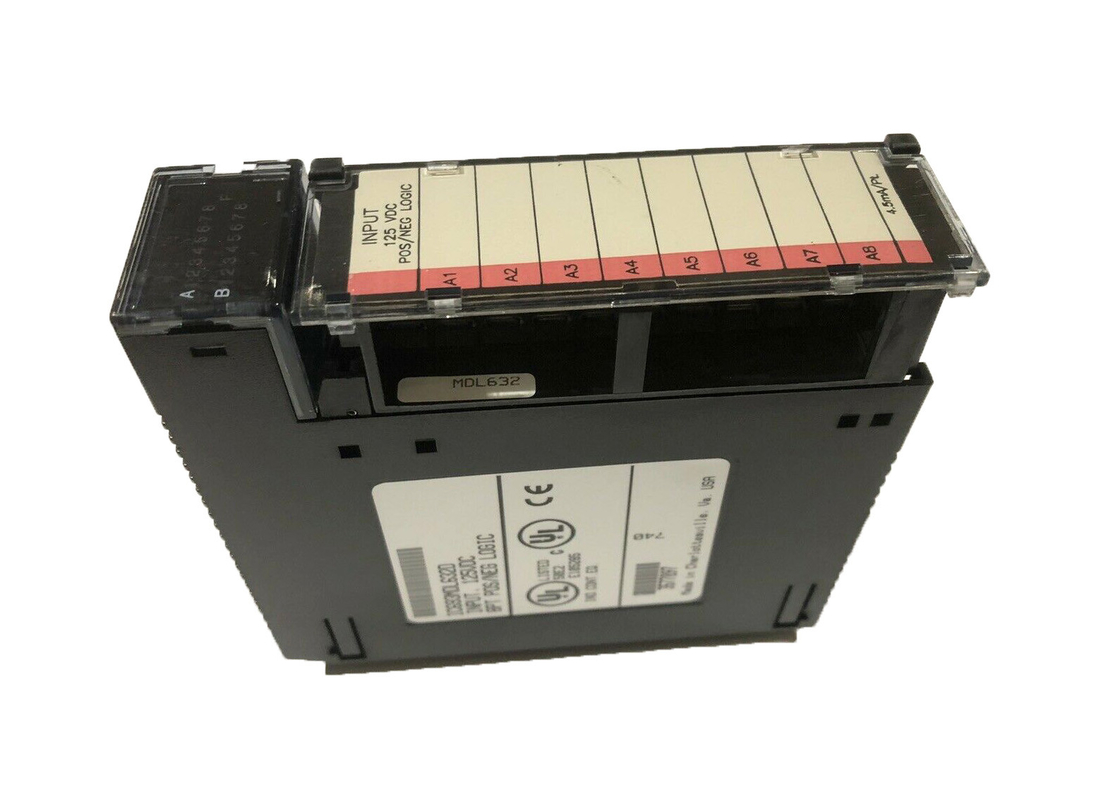

GE 파눅 IC693MDL632는 125 볼트 DC 긍정적 / 네거티브 논리 입력 모듈입니다. 이 모듈은 2개의 고립 그룹에게 고르게 나눠지는 8개의 분리된 입력 점을 가집니다. 이러한 2 집단의 각각은 그들의 공통인 개인을 가지고 있습니다. 공원은 연결되지 않거나, 모듈의 신체 안에서 일치했습니다.
운영자들은 시리즈 90-30 PLC와 이 모듈을 사용할 수 있습니다. 이것은 5개 슬롯 또는 10 슬롯 베이스 플레이트의 입출력 슬롯에서 그것을 설치하는 것이 행해집니다.
필드 장치를 작동시키기 위해, 운영은 그들에게 동력을 공급하여야 합니다. 처음으로, 입력 장치는 연결되어야 합니다. 이것은 모듈 입력과 파워 버스 사이에 행해집니다. 입력특성과 호환 가능한 다양한 입력 장치가 있습니다. 이것은 포함하지만, 전자적 근접 스위치, 압버튼과 리밋 스위치로 제한되지 않습니다.
IC693MDL632 모듈은 긍정적이거나 부정적 논리 특성을 가질 수 있습니다. 이것은 디자인에 의한 것입니다. 그것은 공통인 사용자 또는 입력 장치로부터의 부정적 힘 정류장에게 전류를 가라앉힐 수 있습니다 - 정논리. 반대로, 모듈은 전류를 입력 장치로부터 공급받고 그것을 공통인 사용자 또는 포지티브 파워 정류장에게 보낼 수 있습니다 - 부정 논리.

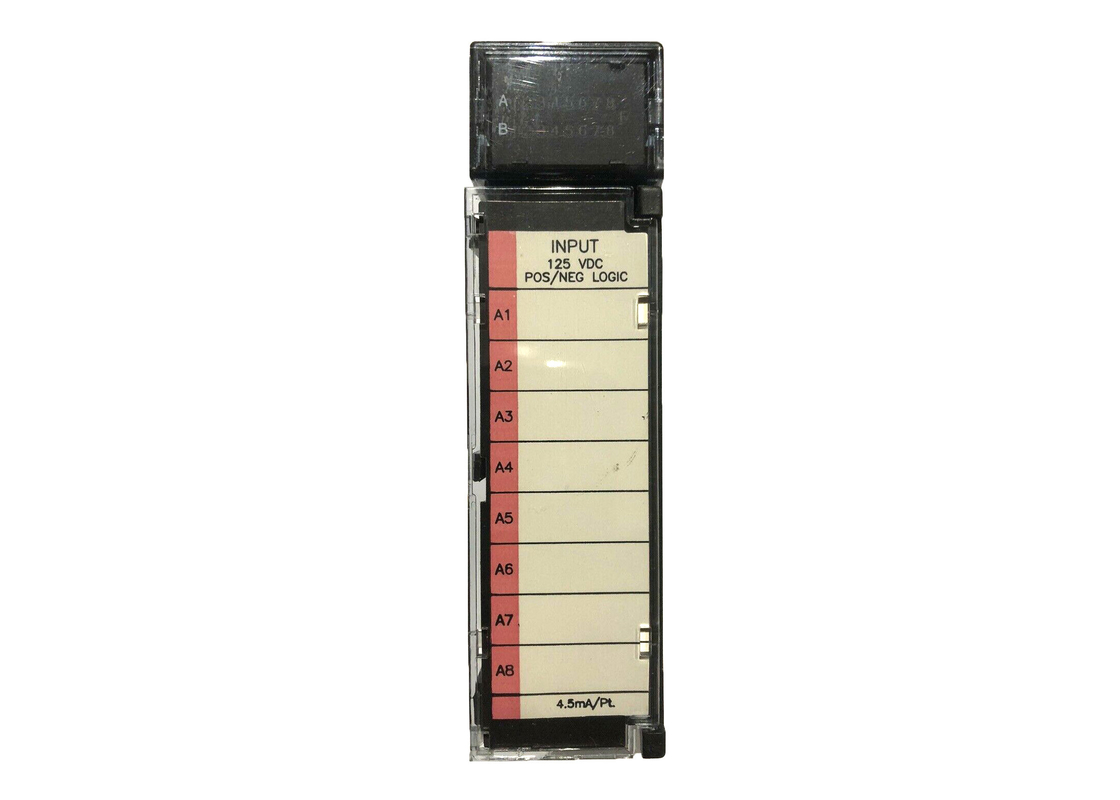

의 위에 모듈, 사용자들은 LED 블록을 발견할 것입니다. 지표의 2개의 수평 행이 있습니다. 이 모듈이 8 점을 단지 가지고 있는 것처럼, 그것은 위 열만을 사용합니다 - 점 1 내지 8. 이것들은 각각 핵심의 계속 / 차단 상태를 보여줍니다.

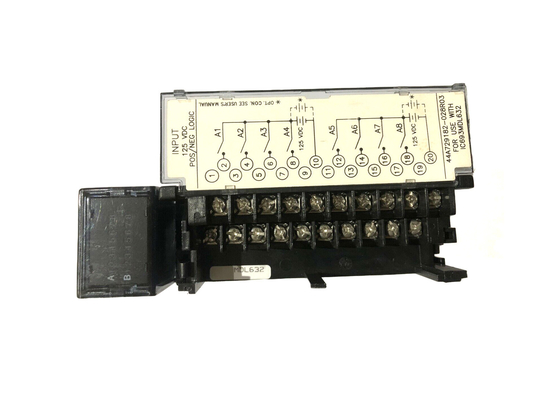

이 사령선 위의 여닫이 문이 있고 삽입물이 문의 내면 및 외면의 사이에 있습니다. 문이 닫힐 때, 모듈의 내부에 직면하고 있는 삽입물의 표면은 회로 배선에 대한 정보를 가집니다. 또한, 회로 식별 정보는 외부 표면에 기록될 수 있습니다.
삽입물의 외부 왼쪽 가장자리에, 사용자들은 그것이 빨갛는 것을 볼 수 있습니다. 이것은 사용자가 그것이 고전압 모듈이라는 것을 알게 하기 위해 컬러-코드.
| 정격 전압 : | 125 볼트 DC |
| 입력의 # : | 8 |
| Freq : | 이용 불가능 |
| 입력전류 : | 4.5 마 |
| 차단 : | 분야 측면과 논리 측면 사이의 1500 볼트 |
| DC 전력 : | 예 |
| 정격 전압 | 125 볼트 DC (긍정적이거나 부정적 논리) |
| 입력전압 범위 | +150 볼트 DC에 대한 0 |
| 모듈 Ｔ 당 입력 | 8 (4개 입력의 2개 그룹) |
| 차단 | 분야 측면과 논리 측면 사이의 1500 볼트 |
| 그룹 사이의 500 볼트 | |
| 입력전류 | 4.5 전형적인 마 |
| 입력특성 | |
| ON 상태의 전압 | 90 내지 150 볼트 DC |
| 상태 전압 | 0 내지 30 볼트 DC |
| 온전류 | 3.1 마 |
| 오프상태 전류 | 1.1 마 최대 |
| 응답 시간에 | 7 부인 전형적인 |
| 반응 차단 타임즈 지 | 7 부인 전형적인 |
| 내부 전원 소비 | 후면 위의 5 볼트 버스로부터의 40 마 |
| 사용자 입력으로부터의 (전형적인) 36 마는 (모든 입력을 공급합니다 | |
| 에) |
