상세 정보 |
|||
| 상표: | GE 파눅 | 모델: | IC693CPU360 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 제품 유형: | CPU |
| 마이크로 프로세서: | 80386EX | 입출력 핵심: | 4096 |
| 전압 입력 등급: | 5V DC | 현재 소비: | 670 마 |
| 레지스터 기억 장치: | 9999가지 단어 | 작동 온도: | 섭씨 0-60도 |
| 강조하다: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |
||
제품 설명
제품 설명

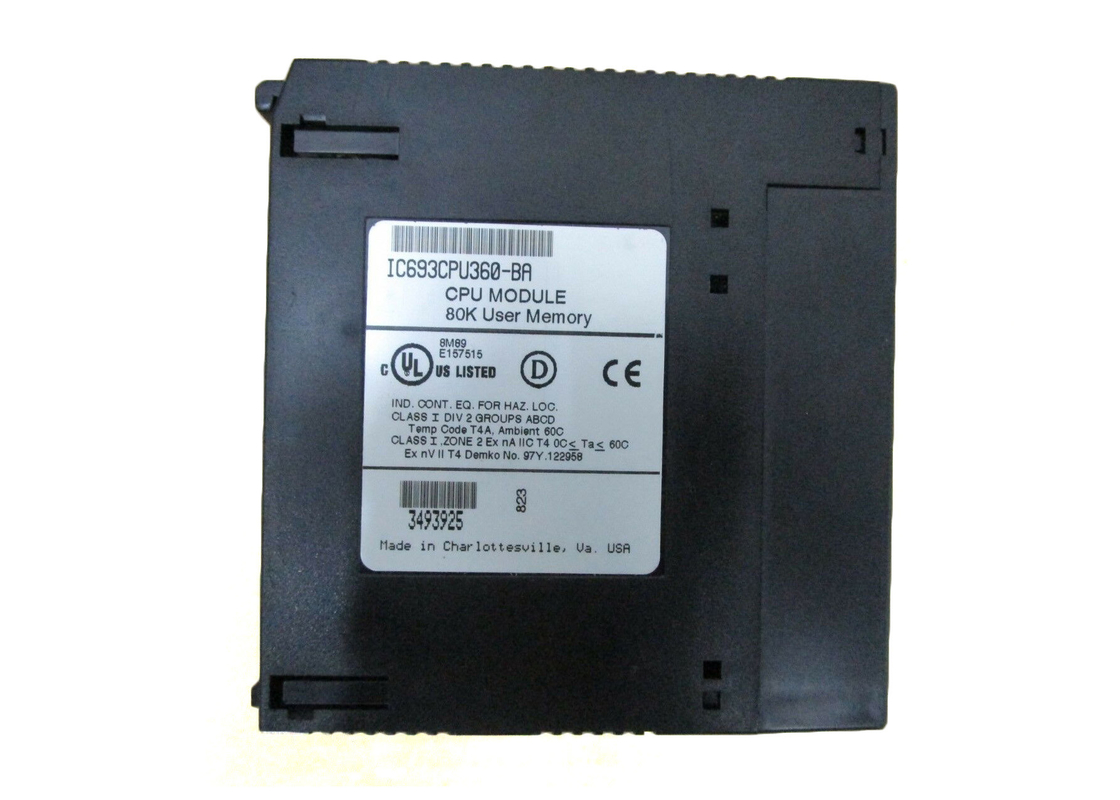

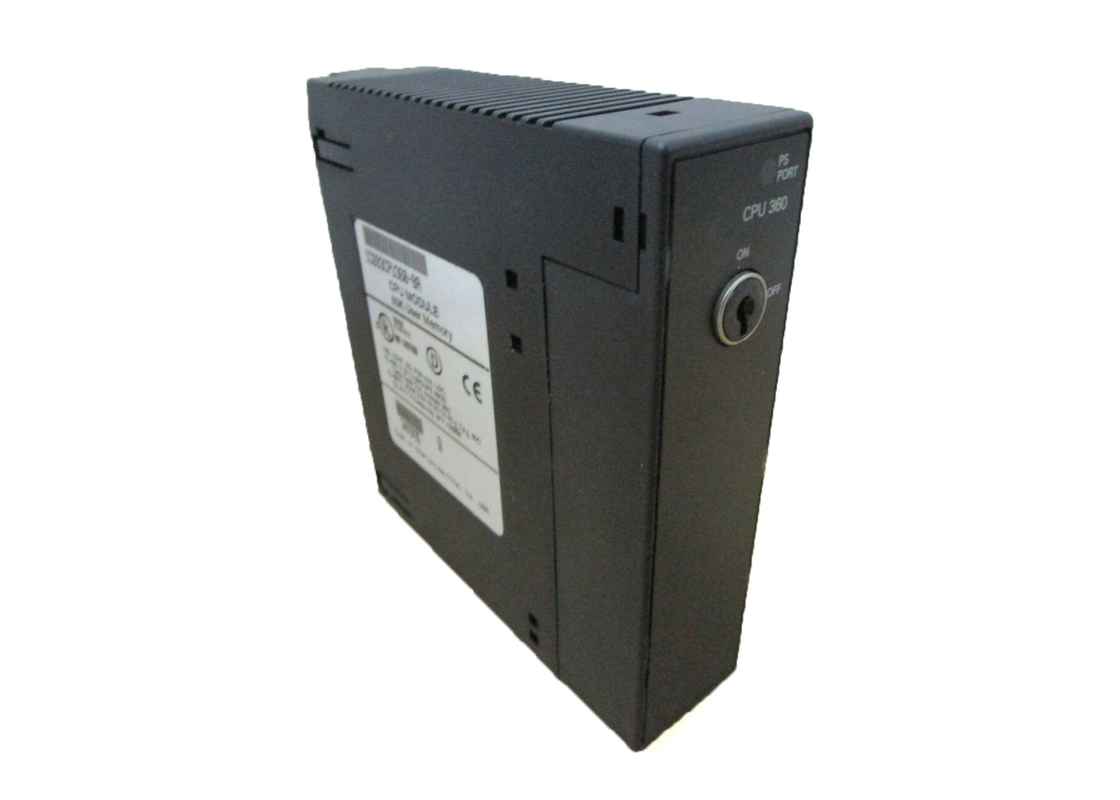

GE Fanuc IC693CPU360는 중앙 처리 장치 (CPU) 360 모듈이다. 구성 가능한 사용자 메모리 240 Kbyte가 있습니다.이것은 8개의 래크에 걸쳐 4096개의 분리된 I/O 포인트를 가진 단일 슬롯 CPU 모듈입니다.
CPU 360 모듈의 전형적인 스캔 속도는 논리 메모리 1K당 0.22mS입니다.모듈은 내장 시리즈 포트가 없지만, 그것은 PLC 전원 공급 장치에 연결을 사용할 수 있습니다이 모듈은 RAM와 플래시 메모리를 모두 가지고 있으며 다른 IC693 모듈과 마찬가지로 펌웨어 v와 호환됩니다.10.60이 단위는 GE Fanuc의 시리즈 90-30 범위와 호환됩니다. 이 CPU를 낮은 I/O 카운트와 엔트리 레벨 애플리케이션으로 사용할 때 CPU는 백플레인에 내장됩니다.이것은 모든 슬롯을 입력 또는 출력 사용에 사용할 수 있습니다.이더넷, 다양한 버스 모듈, 제어 장치들은 이 CPU 모듈과 작동할 수 있는 호환 장치들 중 일부이다.
중급 CPU 모델은 모듈형이며 다양한 메모리 크기로 제공됩니다.라인업에는 또한 다른 성능 기능과 프로그래밍 가능한 코프로세서 모듈 지원과 같은 기능이 증가 한 모델이 포함됩니다.고성능 CPU는 최신 386EX 프로세서를 기반으로합니다.
이것은 빠른 계산과 높은 처리량을 가능하게 한다. 이 모듈은 최대 4,096개의 I/O 포인트를 처리할 수 있으며 32K의 메모리에서 시작되며 여러 표준 언어로 프로그래밍될 수 있다.IC693CPU360는 고성능 CPU입니다.
기술 사양
| 프로세서 속도: | 25MHz |
| I/O 포인트: | 2048 |
| 레지스트 메모리: | 240KBytes |
| 부동 소수점 수학: | 네 |
| 32 BIT 시스템 | |
| 프로세서: | 80386EX |
기술 정보
CPU360 카탈로그 번호 IC693CPU360
| CPU 타입 | 단일 슬롯 CPU 모듈 |
| 시스템별 기본판 총 | 8 (CPU 기본판 + 7 확장 및/또는 리모컨) |
| 전원 공급 장치에서 요구되는 부하 | +5 VDC 공급에서 670 밀리암프 |
| 프로세서 속도 | 25 메가헤르츠 |
| 프로세서 타입 | 80386EX |
| 작동 온도 | 0~60°C (32~140°F) 환경 |
| 일반적인 스캔 속도 | 0논리 1K당.22 밀리초 (부울 접촉) |
| 사용자 프로그램 메모리 (최대) | 펌웨어 릴리스 9부터0, 240K 바이트. 참고: 사용 가능한 사용자 프로그램 메모리의 실제 크기는 %R, %AI, 및 %AQ 구성 가능한 워드 메모리 유형 (아래 참조) 에 대해 구성된 양에 달려 있습니다. 펌웨어의 경우 릴리스 9 이전.0, 고정 크기는 80K 바이트입니다. |
| 디스크리트 입력 포인트 - %I | 2,048 |
| 디스크리트 출력 포인트 - %Q | 2,048 |
| 디스크리트 글로벌 메모리 - %G | 1,280 비트 |
| 내부 코일 - %M | 4,096 비트 |
| 출력 (임시적) 코일 - %T | 256 비트 |
| 시스템 상태 참조 - %S | 128비트 (%S, %SA, %SB, %SC - 각각 32비트) |
| 레지스트 메모리 - % R | 펌웨어 릴리스 9부터0, 로직마스터와 함께 128에서 16,384 단어까지 128 단어 증가와 제어 버전 2와 함께 128에서 32,640 단어까지 구성 할 수 있습니다.2펌웨어 9번 릴리스 이전0, 고정된 크기는 9,999 단어입니다. |
| 아날로그 입력 - %AI | 펌웨어 릴리스 9부터0, 로직마스터와 함께 128에서 16,384 단어까지 128 단어 증가와 제어 버전 2와 함께 128에서 32,640 단어까지 구성 할 수 있습니다.2펌웨어 9번 릴리스 이전0, 고정된 크기는 9,999 단어입니다. |
| 아날로그 출력 - %AQ | 펌웨어 릴리스 9부터0, 로직마스터와 함께 128에서 16,384 단어까지 128 단어 증가와 제어 버전 2와 함께 128에서 32,640 단어까지 구성 할 수 있습니다.2펌웨어 9번 릴리스 이전0, 고정된 크기는 9,999 단어입니다. |
| 시스템 레지스터 (만 참조 테이블 보기를 위해; 논리 프로그램에서 참조 될 수 없습니다) | 28 단어 (%SR) |
| 타이머/ 카운터 | >2,000 |
| 근무 기록 | 네 |
| 내장된 일련 포트 | 1 (PLC 전원 공급 장치에 커넥터를 사용합니다). SNP 슬레이브 및 SNP-X 슬레이브 프로토콜을 지원합니다. SNP/SNP-X 마스터, CCM 또는 RTU 슬레이브 프로토콜 지원에 CMM 모듈이 필요합니다. RTU 마스터 지원에 PCM 모듈이 필요합니다. |
| 통신 | LAN- 멀티 드롭 지원. 또한 이더넷, FIP, Profibus, GBC, GCM, GCM + 옵션 모듈을 지원합니다. |
| 오버라이드 | 네 |
| 배터리 사용 시계 | 네 |
| 중단 | 네 |
| 메모리 저장장치 유형 | RAM 및 플래시 |
| PCM/CCM 호환성 | 네 |
| 부동 소수점 수학 지원 | 네, 펌웨어 버전 9.0 이상에서 펌웨어 기반 |
