| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693CPU350 |

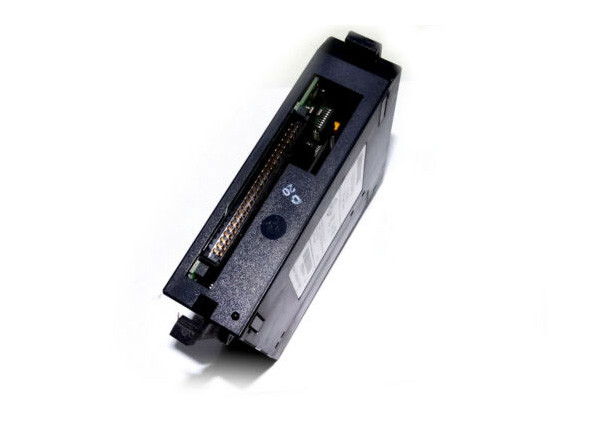

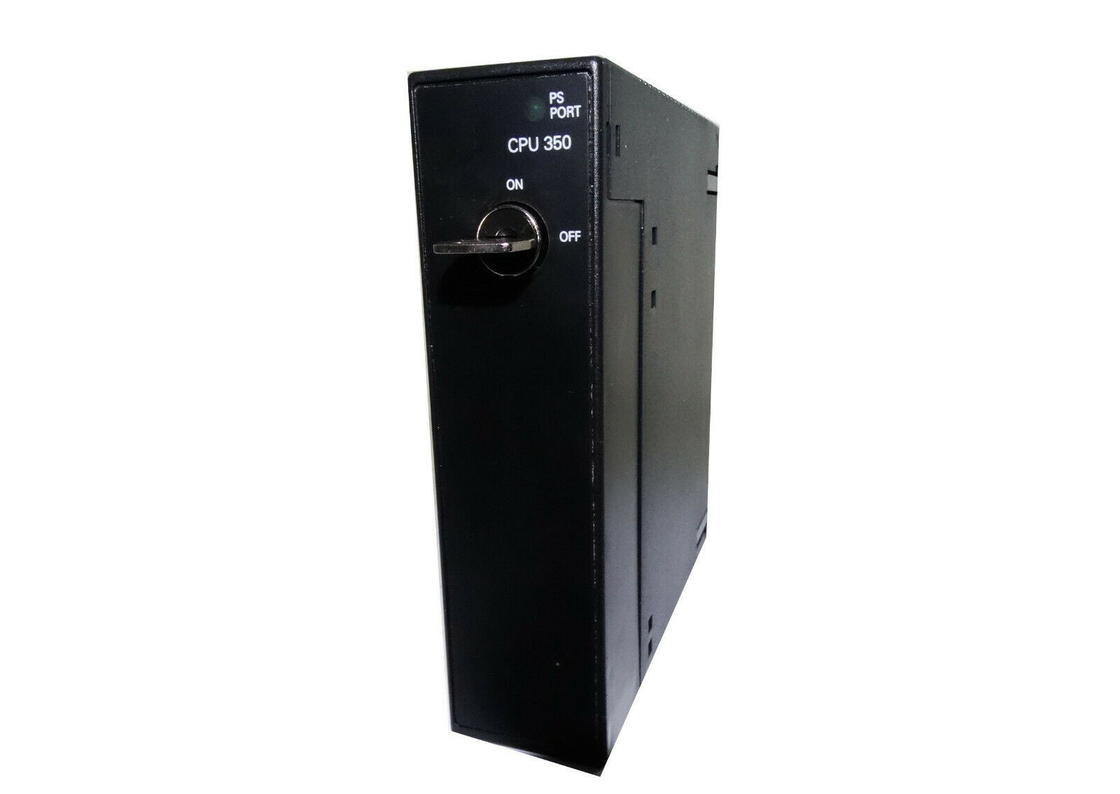

이 CPU 모델 350 IC693CPU350, 는 컨트롤러, I/O 시스템 및 특수 모듈 로서 유연한 산업 솔루션의 요구 사항을 충족하도록 설계되었습니다. 무엇보다도 32Kbytes 사용자 메모리, 4K I/O, 8 랙 및 0.22msec/K의 로직 실행을 제공합니다. 이더넷, 다양한 버스 모듈 및 제어와 같은 고급 모듈과 호환됩니다. 단일 전체 아키텍처로 설계된 IC693CPU350은 복잡한 모션 제어, 채광, 수처리, 엘리베이터 제어, 고속 포장, 사출 성형, 자재 취급, 식품 가공, 연속 배출 모니터링 등 수천 가지 응용 분야에 적합합니다. 필요한 시스템만 구성하면 중요한 공간을 절약하고 비용을 절감할 수 있습니다. 또한 IC693CPU350은 디지털 인터페이스(푸시 버튼, 스위치, 근접 센서, 릴레이, 접촉기 및 기타 여러 장치용), 아날로그 모듈(유량, 온도 또는 압력 응용 분야에 다양한 수준의 해상도 제공), 직접 연결 배선 또는 원격 종단 및 로컬 또는 원격 I/O 시스템과 같은 광범위한 응용 분야에 적용할 수 있습니다.
내장된 이더넷 사용자 사용 통신은 SRTP 및 Modbus TCP/IP 응용 프로토콜을 모두 지원하며 연결된 시스템에 대한 실시간 링크를 제공합니다. 확장 가능한 처리 능력을 통해 사용자는 소프트웨어를 변경하지 않고도 오늘날에 이상적인 시스템을 만들고 내일 더 강력한 시스템을 만들 수 있는 옵션을 열어둘 수 있습니다. 통합된 모션 제어는 지점 간 응용 분야에서 고성능을 지원합니다. 다양한 필드 버스 인터페이스를 통해 IC693CPU350은 분산 제어 및/또는 I/O를 활성화합니다. 사용자는 설치가 쉽고 구성이 빠른 다양한 필드 버스 인터페이스 모듈 중에서 선택할 수 있습니다. Proficy Logic Developer PLC-Machine Edition으로 프로그래밍할 수 있으며 래더 다이어그램(LDI), 명령 목록(IL), 구조화 텍스트(ST) 및 C 블록과 같은 광범위한 프로그래밍 언어를 지원합니다. 이는 고가용성 솔루션을 위한 중복 CPU 및 전원 공급 장치가 있는 저비용 솔루션입니다.
이 IC693CPU350은 하나의 CPU 베이스 플레이트와 7개의 확장 및/또는 원격 베이스 플레이트가 있는 단일 슬롯 CPU 모듈입니다. 25MHz 속도의 80386EX 프로세서 유형을 사용하며 섭씨 0~60도(화씨 32~140도)의 주변 온도에서 작동합니다. 이 CPU는 또한 .22msec/K의 일반적인 스캔 속도와 32K 바이트의 최대 사용자 프로그램 메모리를 갖습니다. SNP/SNP-X 슬레이브 프로토콜을 지원하는 내장 직렬 포트와 멀티드롭, 이더넷, FIP, Profibus, GBC, GCM 및 GCM+ 옵션 모듈을 지원하는 LAN 포트가 장착되어 있습니다. 컨트롤러는 시프트 레지스터, 오버라이드, 배터리 백업 시계, PCM/CCM 호환성, 주기적 서브루틴 인터럽트 기능, 부동 소수점 수학 및 RAM 및 플래시 메모리 저장을 지원합니다. +5 VDC 전원 공급 장치에서 670밀리암페어가 필요합니다.
| 프로세서 속도 : | 25MHz |
| I/O 포인트 : | 2048 |
| 레지스터 메모리 : | 19.9KBytes |
| 부동 소수점 수학: | 예 |
| 32비트 시스템 | |
| 프로세서: | 80386EX |
CPU350 카탈로그 번호 IC693CPU350
| CPU 유형 | 단일 슬롯 CPU 모듈 |
| 시스템당 총 베이스 플레이트 | 8(CPU 베이스 플레이트 + 7개 확장 및/또는 원격) |
| 전원 공급 장치에서 필요한 부하 | +5 VDC 공급 장치에서 670밀리암페어 |
| 프로세서 속도 | 25메가헤르츠 |
| 프로세서 유형 | 80386EX |
| 작동 온도 | 0~60도 C(화씨 32~140도) 주변 |
| 일반적인 스캔 속도 | 1K 로직(부울 접점)당 0.22밀리초 |
| 사용자 프로그램 메모리(최대) | 32K 바이트(구성 불가) |
| 개별 입력 포인트 - %I | 2,048 |
| 개별 출력 포인트 - %Q | 2,048 |
| 개별 글로벌 메모리 - %G | 1,280비트 |
| 내부 코일 - %M | 4,096비트 |
| 출력(임시) 코일 - %T | 256비트 |
| 시스템 상태 참조 - %S | 128비트(%S, %SA, %SB, %SC - 각각 32비트) |
| 레지스터 메모리 - %R | 9,999단어 |
| 아날로그 입력 - %AI | 2,048단어 |
| 아날로그 출력 - %AQ | 512단어 |
| 시스템 레지스터(참조 테이블 보기 전용, 사용자 로직 프로그램에서 참조할 수 없음) | 28단어(%SR) |
| 타이머/카운터 | >2,000 |
| 시프트 레지스터 | 예 |
| 내장 직렬 포트 | 1(PLC 전원 공급 장치의 커넥터를 사용합니다). SNP/SNP-X 슬레이브 프로토콜을 지원합니다. SNP/SNP-X 마스터, CCM 또는 RTU 슬레이브 프로토콜 지원을 위한 CMM 모듈이 필요합니다. RTU 마스터 지원을 위한 PCM 모듈이 필요합니다. |
| 통신 | LAN - 멀티드롭을 지원합니다. 또한 이더넷, FIP, Profibus, GBC, GCM, GCM+ 옵션 모듈을 지원합니다. |
| 오버라이드 | 예 |
| 배터리 백업 시계 | 예 |
| 인터럽트 | 주기적 서브루틴 기능을 지원합니다. |
| 메모리 저장 유형 | RAM 및 플래시 |
| PCM/CCM 호환성 | 예 |
| 부동 소수점 수학 지원 | 예. 펌웨어 릴리스 9.0 이상에서 펌웨어 기반입니다. |
