| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC693CPU341 |

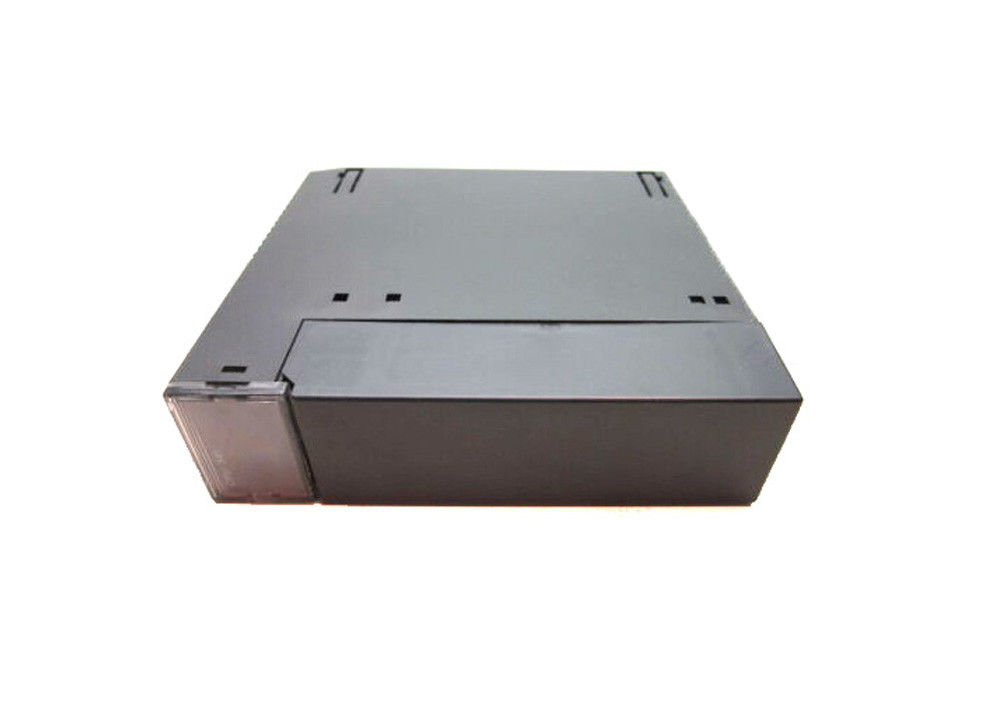

일반적인:GE Fanuc 90-30 시리즈의 일부인 IC693CPU341 모듈은 5개의 베이스플레이트가 장착된 단일 슬롯 CPU 모듈입니다. 여기에는 1개의 CPU 베이스플레이트 외에 4개의 원격 및/또는 확장 베이스플레이트가 포함되어 있습니다. 80C188XL 프로세서가 탑재되어 있습니다.
힘:20MHz에서 실행되며 +5VDC 정격 전원 공급 장치에서 490mA의 부하가 필요합니다. 모듈은 섭씨 0~60도(또는 화씨 32~140도)의 주변 온도 범위에서 작동합니다.
메모리:이 CPU의 일반적인 캔 속도는 로직(부울 접점이라고도 함) 1K당 0.3밀리초입니다. 최대 사용자 프로그램 메모리가 80K 바이트인 IC693CPU341은 9999 단어의 레지스터 메모리(%R)를 갖습니다. 1280비트의 개별 전역 메모리(%G), 1024비트의 내부 코일(%M), 256비트의 출력(임시) 코일(%T) 및 128비트의 시스템 상태 참조(%S)(%S, %SA, %SB, %SC가 각각 32비트임).
입출력:아날로그 입력(%AI) 및 출력(%AQ)은 각각 1024 및 256 워드입니다. 이산 입력(%I)과 출력(%Q)은 각각 512입니다. 참조 테이블 보기에만 사용되는 16워드(%SR) 시스템 레지스터가 있으며 사용자 로직 프로그램에서는 참조할 수 없습니다.
특정한:이 CPU에는 시스템에 사용되는 PLC 전원 공급 장치에 대한 커넥터가 필요한 단일 내장 직렬 포트가 있습니다. 이 포트는 SNP/SNP-X 슬레이브 프로토콜을 지원합니다. IC693CPU341에는 PCM/CCM 호환성이 있지만 SNP/SNP-x 마스터, CCM 또는 RTU 슬레이브 지원을 지원하려면 CMM 모듈이 필요합니다. 또한 RTU 마스터를 지원하려면 PCM 모듈이 필요합니다.
랜:IC693CPU341에는 LAN(Local Area Network)이 설치되어 있습니다. 이 기능을 통해 CUP는 FIP, Profibut, 멀티드롭, 이더넷, GBC, GMC 및 GCM+ 옵션 모듈과 같은 다양한 옵션 모듈을 지원할 수 있습니다. 초기 버전에는 RAM과 메모리 저장을 위한 옵션인 EPROM 또는 EEPROM이 있습니다. 하드웨어 버전 IC693CPU341-J 및 펌웨어 릴리스 4.61로 시작하는 새 버전은 추가 메모리 요구 사항에 대해 RAM 및 옵션 플래시만 지원합니다.
| 프로세서 속도 | 20MHz |
| I/O 포인트 | 512 |
| 메모리 등록 | 19.9KB |
| 부동 소수점 수학 | 아니요 |
| 16비트 시스템 | 예 |
| 프로세서 |
80C188XL |
CPU341 카탈로그 번호 IC693CPU341
| CPU 유형 | 단일 슬롯 CPU 모듈 |
| 시스템당 총 베이스플레이트 | 5개(CPU 베이스플레이트 1개 + 확장 및/또는 원격 4개) |
| 전원 공급 장치에 필요한 부하 | +5 VDC 공급에서 490밀리암페어 |
| 프로세서 속도 | 20메가헤르츠 |
| 프로세서 유형 | 80C188XL |
| 작동 온도 | 주변 온도 0~60°C(32~140°F) |
| 일반적인 스캔 속도 | 로직 1K당 0.3밀리초(부울 접점) |
| 사용자 프로그램 메모리(최대) | 80K 바이트 |
|
개별 입력 포인트 - %I 이산 출력 포인트 - %Q |
512 512 |
| 개별 전역 메모리 - %G | 1280비트 |
| 내부 코일 - %M | 1024비트 |
| 출력(임시) 코일 - %T | 256비트 |
| 시스템 상태 참조 - %S | 128비트(%S, %SA, %SB, %SC - 각각 32비트) |
| 메모리 등록 - %R | 9999 단어 |
| 아날로그 입력 - %AI | 1024 단어 |
| 아날로그 출력 - %AQ | 256 단어 |
| 시스템 레지스터(참조 테이블 보기 전용입니다. 사용자 로직 프로그램에서는 참조할 수 없습니다) | 16단어(%SR) |
| 타이머/카운터 | >2000 |
| 시프트 레지스터 | 예 |
| 내장 포트 | 1(PLC 전원 공급 장치의 커넥터 사용) SNP/SNP-X 슬레이브 프로토콜을 지원합니다. SNP/SNP-X 마스터, CCM 또는 RTU 슬레이브 지원을 위해 CMM 모듈이 필요합니다. RTU 마스터 지원을 위한 PCM 모듈. |
| 연락 | 랜- 멀티드롭을 지원합니다. 또한 이더넷, FIP, Profibus, GBC, GCM, GCM+ 옵션 모듈도 지원합니다. |
| 보수 | 예 |
| 배터리 지원 시계 | 예 |
| 인터럽트 | 예 |
| 메모리 저장 유형 | 초기 버전의 경우 RAM 및 옵션인 EPROM 또는 EEPROM. 하드웨어 버전 IC693CPU341-J 및 펌웨어 릴리스 4.61부터 RAM 및 옵션 플래시만 지원됩니다. |
| PCM/CCM 호환성 | 예 |
