제품 설명

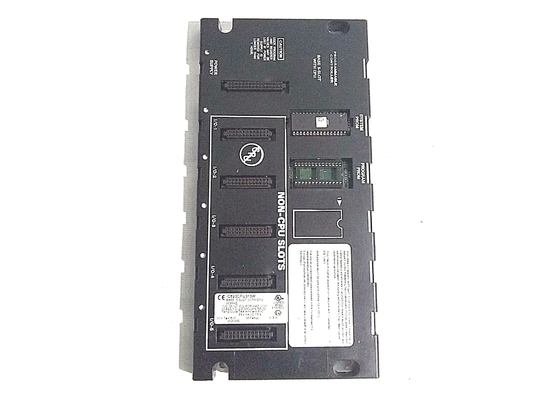

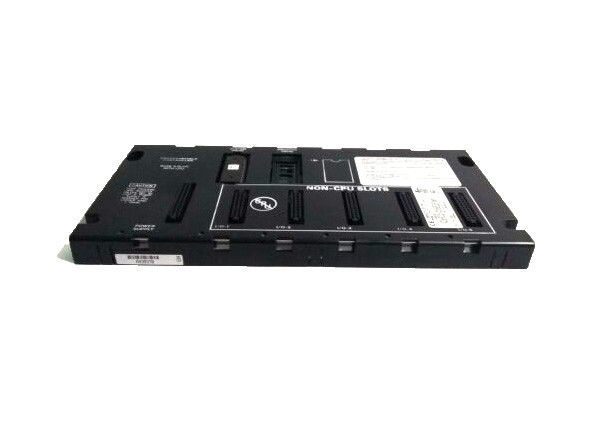

GE 파눅 IC693CPU313은 시스템마다 한 개의 밑판을 포함하는 5 슬롯 밑판과 내장된 CPU입니다. 이 모듈은 프로세서 80188으로 10 마하즈의 처리 속도에 도달합니다. 그것의 기능을 수행하기 위해 요구되는 전기는 5 VDC이고 이 모듈에 의해 끌어내진 전류가 430 마입니다. 이 모듈의 이 작동은 0' Ｃ에서부터 60 'Ｃ까지 온도 범위에 발생합니다.

IC693CPU313은 다양한 기억 영역형에서 할당되는 프로그래밍을 위한 12 KB에 대한 최대 사용자 메모리를 구비합니다. 아날로그 입력 (%AI)와 아날로그 출력 (%AO)와 관련된 사용자 메모리는 각각 64가지 단어와 32가지 단어입니다. 이 모듈은 각각 서브 메모리 유형이 32개 비트를 요구하는 시스템 상황의 참고를 위해 128 약간의 기억이 요구됩니다. 기억은 또한 16이지 단어의 시스템 레지스터 (%SR)에 할당됩니다. 레지스터 기억 장치는 또한 데이터의 최고 1024까지 단어를 저장하기 위한 최대 여유공간을 가지고 있습니다. 내부 코일 (%M)와 일시적 출력 코일 (%T)와 관련된 기억은 각각 1024개 비트와 264개 비트입니다. IC63CPU313의 주 기억장치는 1280개 비트인 분리된 광역 기억장치 (%G) 입니다.

다른 모듈과의 통신은 다중 단말 방식을 지원하는 LAN을 통해 행해집니다. IC693CPU313은 또한 GCM, GCM+, 이더넷, 프로피버스, FIP, GBC, 기타 등등과 같은 선택 사양 모듈을 지원합니다. 이 모듈에서 사용된 메모리 스토리지는 RAM 또는 EPROM입니다. 이 모듈은 0.6 milliseconds/1K의 스캔 속도를 달성할 수 있고, SNP 종속부와 SNP-X 종속부와 같은 프로토콜을 지원하는 한 개의 내장 포트를 갖춥니다.

IC693CPU313 CPU는 시리즈 90-30 선으로부터 GE 파눅 내장된 CPU입니다. 그것은 CPU 모듈이 그것에 직접적으로 내장된 채로 CPU 후면입니다. IC693CPU313 내장된 CPU는 10 메가헤르쯔의 프로세서 속도와 함께 작동하고 그것의 프로세서가 80188개 프로세서입니다. 그것은 터보 CPU입니다. IC693CPU313 내장된 CPU의 밑판은 모듈을 위해 5개 슬롯만을 가지고 있습니다 (호스팅 전원 공급기를 단지 위한 극 좌측 측면에 1개 슬롯을 더합니다.) 그러나, 그것은 시리즈 프로그램 논리 제어기 90-30명 또는 PLC에서 멀리 있는 밑판과 확장 밑판과 같은 다른 종류의 밑판에 연결될 수 있고 이러한 밑판이 모듈에게 추가적 자리를 제공할 것입니다. IC693CPU313 내장된 CPU는 PCM과 CCM 장치에 연결될 수 없지만, 그러나 그것이 대부분의 옵션모듈과 I/O 모듈을 수용할 수 있습니다.

GE 파눅 시리즈 90-30 IC693CPU313 내장된 CPU는 단지 1 통신 포트를 가지고 있습니다. 이 통신 포트는 내장된 CPU가 SNP 슬레이브 프로토콜과 SNP-X 슬레이브 프로토콜을 통하여 기타 장치와 통신할 수 있게 허락합니다. IC693CPU313 내장된 CPU가 지원할 수 있는 기억 영역형은 전문적인 응용 프로그램을 위해 RAM과 EPROM 또는 EEPROM을 포함합니다. 이 내장된 CPU 후면을 위한 에워싼 작동 온도 범위는 0부터 60 도 섭씨 또는 32에서 140까지 화씨도 까지입니다. 이 CPU는 부동 소수점 산술을 지원할 수 없습니다. 시리즈 90-30 IC693CPU313은 5 볼트 DC 후면 전압에 경향의 CPU 끌기 430 밀리앰프를 끼워 넣었습니다. 그것은 멀티-드롭 장치를 지원하는 LAN을 통하여 다른 모듈과 통신할 수 있습니다.

기술적 요구

IC693CPU313을 위한 기술적 요구
