제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693ALG442 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 상품 종류: | 조합 모듈 |
| 채널 수: | 6 | 출력의 수: | 2 |
| 입력 횟수: | 4 | 커넥터 블록 단말기의 수: | 20 |
| 공칭 전압: | 24 볼트 DC | 출력 전류: | 0 내지 20 밀리앰프, 20 밀리앰프에 대한 4 |
| 하이 라이트: | 30VDC 프로그래머블 로직 Controller,150Hz 입력 시뮬레이터 Module,250Ohms 아날로그 전류 입력 모듈 |
||

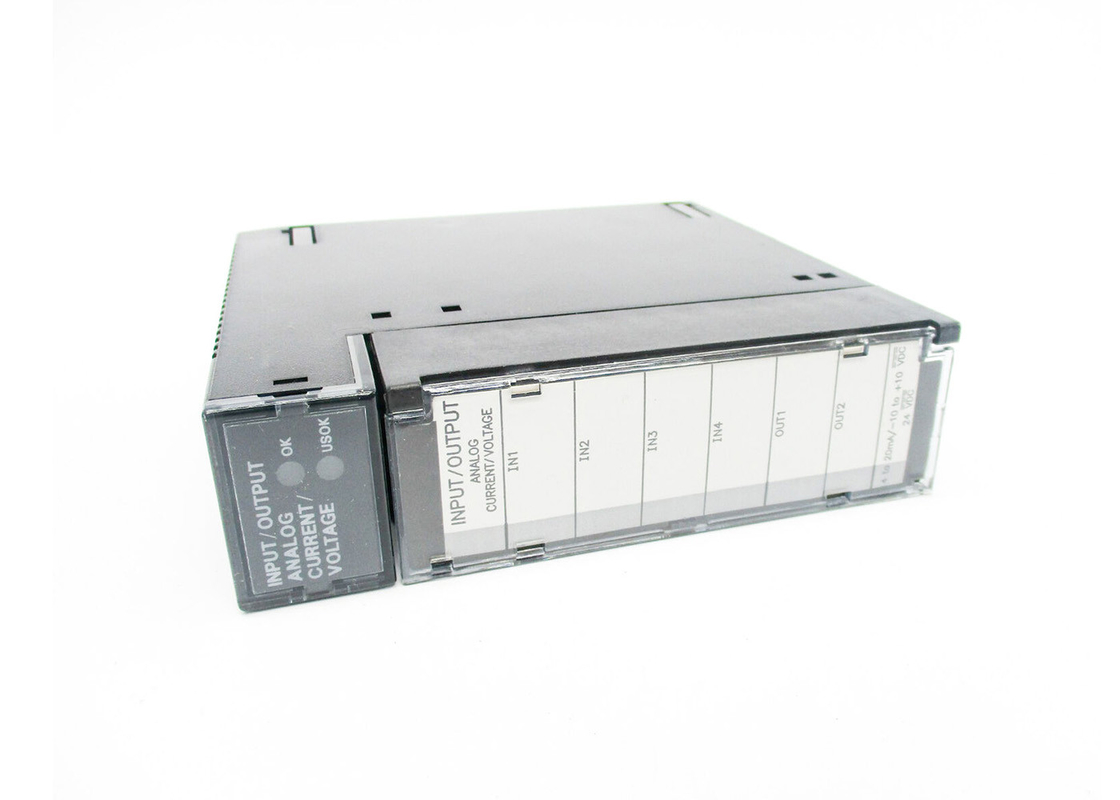

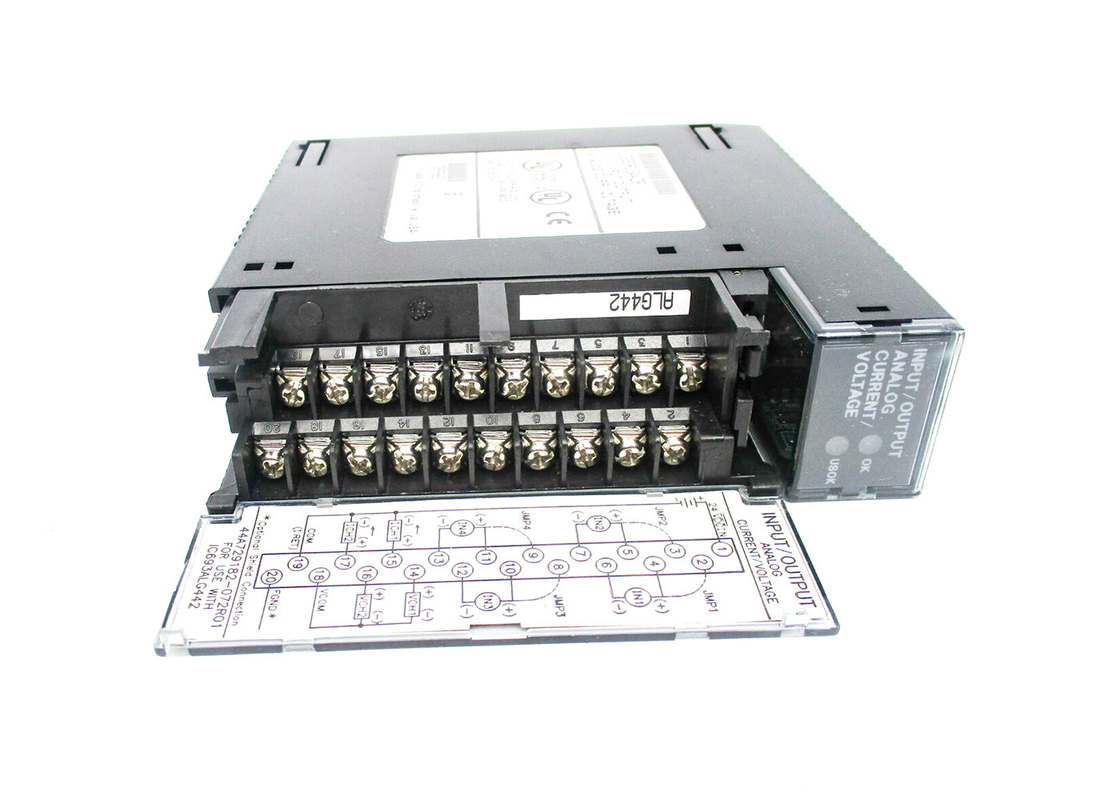

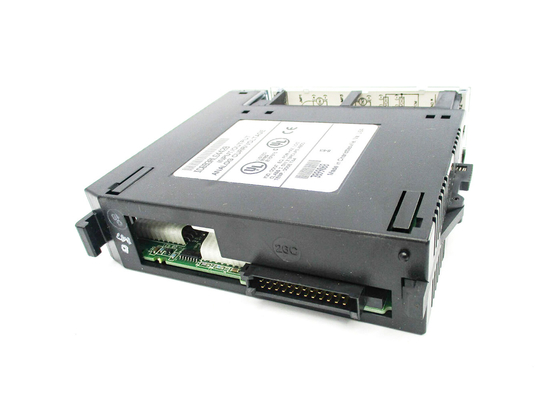

GE 파눅 IC693ALG442는 GE 파눅 일련 90-30 PLC 시스템의 아날로그 입출력 모듈입니다. 그것은 4개 입력과 2 다중을 가지고 있습니다. 이 모듈을 위한 전원 공급기는 최대 95mA 전류와 CPU로부터의 전형적 +5VDC 공급과 결합된 외부 공급 장치입니다. 이 모듈을 위한 외부 전력 공급 장치는 24 VDC의 표준값을 가지지만, 20에서 30 VDC까지 다양할 수 있습니다. 경고하는 것 : 전력이 계속 있는 동안 밑판에 이 모듈을 연결하는 것 위험하고, 시스템의 부품을 손상시킬 수 있습니다. 이 모듈은 외부 배선과 금속 엔클로저에 설치되어야만 합니다.
GE 파눅 PLC의 시리즈 90-30을 위한 6개 종류의 I/O 모듈이 있습니다. 이것들은 또한 분리되거나 아날로그 모듈입니다. 일반적으로, 아날로그 모듈은 아날로그의 입력이 단지 유일한, 아날로그 출력을 타이핑하거나, 입력과 다중의 조합을 가지고 있다는 것 일 수 있습니다. 모듈의 이런 유형은 합병된 입출력입니다. %AI와 %AQ 이내에 데이터는 PLC에 의해 사용되는 아날로그 값을 기록합니다. 시스템에 설치될 수 있는 모듈의 수는 이용 가능한 %AI, %AQ, 및 %I 참고에 의존합니다. 이러한 참조는 각각 CPU 종류에 다릅니다. 출력 모드로 나선 또는 과부담과 입력 채널의 매우 낮거나 높은 지위와 모듈의 공급된 전력의 지위의 모듈, 탐지의 건강을 포함하여 GE 파눅 IC693ALG442 아날로그 I/O 모듈은 PLC에게 상태 정보의 범위를 제공합니다.
| 채널의 번 : | 출력 : 단일 단자인 2 ; 입력 : 4가지 차이 |
| 볼타게아웃풋 범위 : | (단극인) 0 내지 +10V 또는 -10 내지 +10V (양극성) |
| 현 생산량 범위 : | 0 내지 20 마 또는 4 내지 20 마 |
| 업데이트율 : | 4 밀리초 (온채널) |
| 맥스 출력 부하 : | 5 마 |
| 소비 전력 : | +5 Ｖ 정류장으로부터의 95 마 또는 +24 Ｖ 사용자 공급으로부터의 129 마 |
| 동력 요건 | |
| 외부 공급 전압 범위 | (전형적인 24 VDC) 20 내지 30 VDC |
| 전력 공급 거부율 |
경향 : 5 μA/V (전형적), 10 μA/V (최대) 전압 : 25 mV/V (전형적), 50 mV/V (최대) (24 VDC에서부터 30 VDC까지 VUSER를 변경함으로써 측정됩니다) |
| 전압 리플 | 10% |
| 소비 전력 | 내부의 +5 VDC 공급, 외부 +24 VDC 공급으로부터의 150 마로부터의 95 마 |
| 업데이트율 | 업데이트율 : 3명의 부인 |
| 차단, (광학적인) 후면에 그리고 프레임 접지에 경기장 | 연속적인 250 VAC ; 1 분 동안 1500 VAC |
| 아날로그 출력 | 단일 단자인 2 |
| 아날로그 현 생산량 | |
| 출력범위 | 0 내지 20 마, 20 마에 대한 4 |
| 결의안 |
0 내지 20 마 : 0.6 μA (1 LSB = 0.6 μA) 4 내지 20 마 : 0.5 μA (1 LSB = 0.5 μA) |
| 절대적 Accuracy1,5 |
전형적인 25' Ｃ (77' Ｆ)에 있는 전체 눈금의 ±0.1% 최대인 25' Ｃ (77' Ｆ)에 있는 전체 눈금의 ±0.25% 작동 온도 범위 (최대) 에 전체 눈금의 ±0.5% |
| 최대순응도 전압 | VUSER (최대)에 대한 (최소인) VUSER -3 Ｖ |
| 사용자 부하 | VUSER = 30 V)에 있는 최대 1350Ω인 USER = 20 Ｖ |
| 출력 부하 캐패시턴스 | 2000 pF (최대) |
| 출력 부하 인덕턴스 | (최대인) 1 Ｈ |
| 아날로그 전압 출력 | |
| 출력범위 | +10 Ｖ (양극성)에 대한 -10, +10 Ｖ에 대한 0 (단극인) |
| 결의안 |
+10 Ｖ에 대한 -10 Ｖ : 0.3125 mV (1 LSB = 0.3125 mV) +10 Ｖ에 대한 0 : 0.3125 mV (1 LSB = 0.3125 mV) |
| 절대적 Accuracy2,5 |
전형적인 25' Ｃ (77' Ｆ)에 있는 전체 눈금의 ±0.25% 최대인 25' Ｃ (77' Ｆ)에 있는 전체 눈금의 ±0.5% 작동 온도 범위 (최대) 에 전체 눈금의 ±1.0% |
| 출력 부하 | 5 마 (2 Ｋ 오옴 최소저항) |
| 출력 부하 캐패시턴스 | 1 μF (최대 커패시턴스) |
| 아날로그 입력 | 4, 차이 |
| 아날로그 전원 입력 | |
| 입력 범위 | 0 내지 20 마, 20 마에 대한 4, 강화한 20 마에 대한 4 |
| 결의안 | 5 μA (1 LSB = 5 μA) |
| 절대적 Accuracy3, |
± 0.25%의 전체 눈금 @25' Ｃ (77' Ｆ) 특정한 작동 온도 범위 에 전체 눈금의 ±0.5% |
| 선형성 | |
| 커먼 모드 전압 | 200 VDC (최대) |
| 동상 제거 | DC에 있는 >70 dB ; 60 Hz에 있는 >70 dB |
| 교차 채널 거절 | DC부터 1 킬로 헤르츠까지 >70 dB |
| 입력 임피던스 | 250 Ω |
| 입력 필터 응답 | 38 Hz |
