| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693ALG223 |

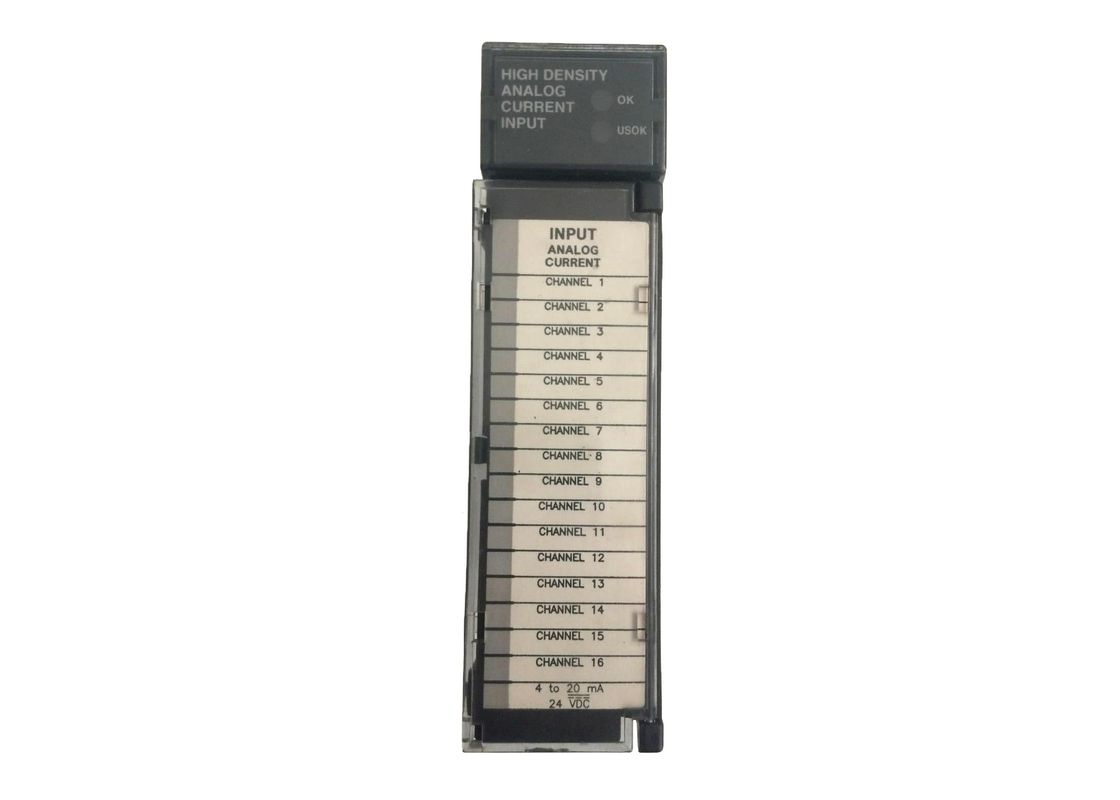

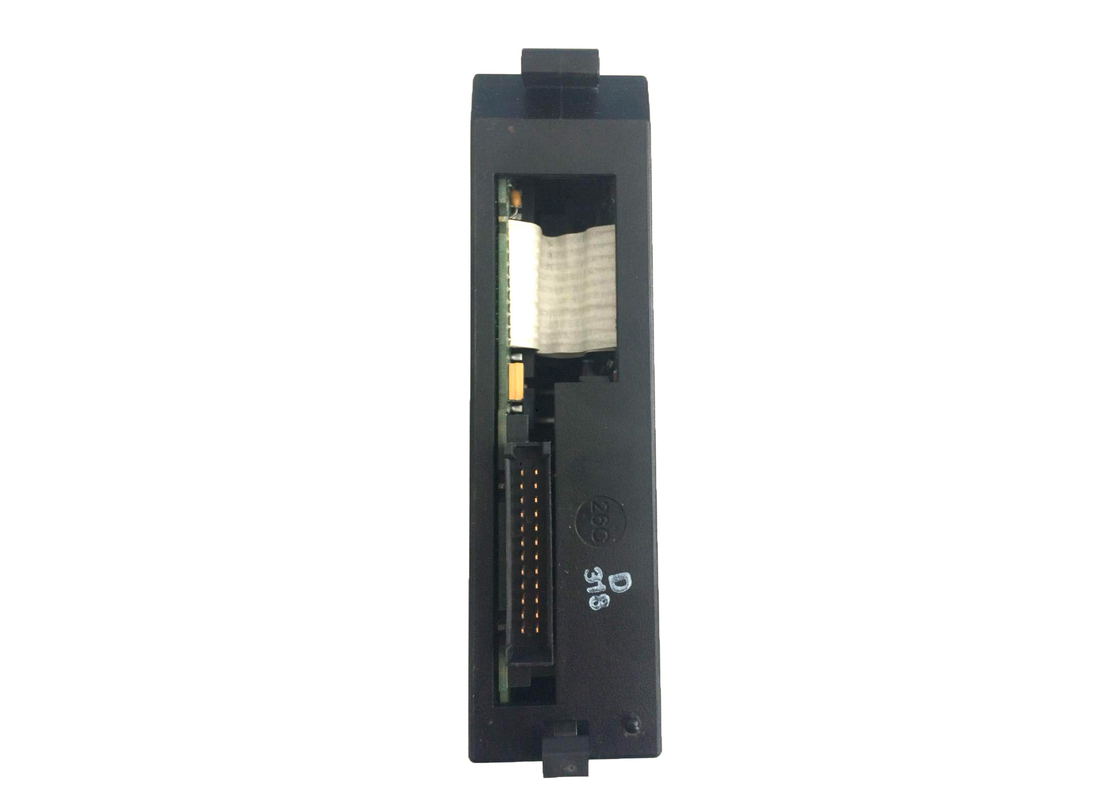

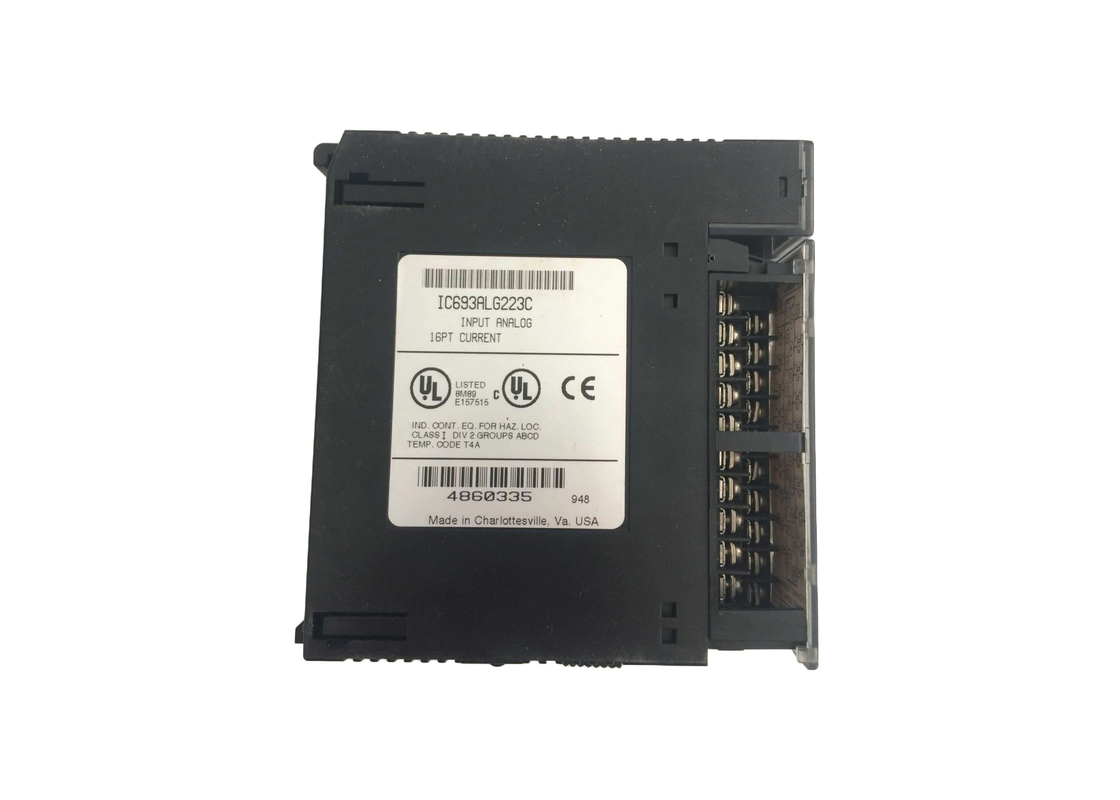

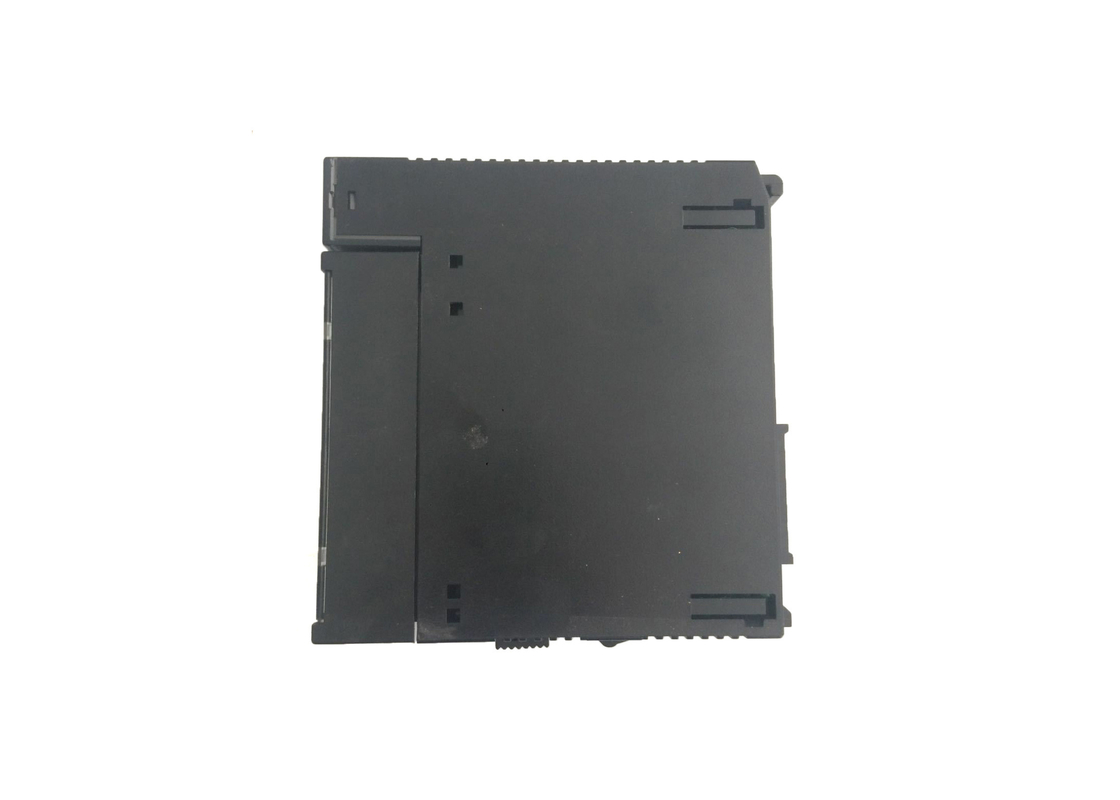

IC693ALG223은 16개의 채널을 제공하는 PACSystems Series 90-30 RX3i 아날로그 전류 입력 모듈입니다.이 모듈의 16개의 개별 및 단일 종단 채널은 4~20mA, 0~20mA 또는 4~20mA Enhanced의 세 가지 범위 중 하나로 구성할 수 있습니다. 각 범위에서 높고 낮은 알람을 모두 얻을 수 있습니다. Enhanced 범위에서 IC693ALG223 모듈은 4~20mA 애플리케이션에서 개방 와이어 오류 감지를 통해 입력 전류를 감지하기 위해 낮은 알람 제한으로 설정할 수 있습니다. 높은 알람 경고도 사용자가 설정할 수 있습니다. 또한 이 모듈은 CPU에 전원 공급 상태를 포함한 상태를 보고합니다. IC693ALG223은 RX3i 또는 Series 90-30 시스템에서 직렬 커넥터를 제공하는 모든 I/O 슬롯에서 사용할 수 있습니다.
다음과 관련된채널 수 모듈의 경우 컨트롤러 백플레인에서 5 VDC 버스에서 120mA가 소비됩니다. 또한 사용자가 제공하는 +24 VDC 공급 장치에서 65mA plus 전류 루프가 필요합니다. 6ms의 업데이트 속도가 표준이며 250 VAC 연속 또는 1분 동안 1500 VAC의 절연이 있습니다. 활성 채널을 스캔할 때 스캔할 채널 수는 직렬 순서로 완료됩니다. 아날로그 값은 컨버터의 전체 범위에서 조정되며 공장 보정을 통해 비트당 아날로그 값을 조정합니다. RX3i 랙은 이 모듈과 관련된 펌웨어 업그레이드를 지원하지만 90-30 랙은 포함하지 않습니다. IC693ALG223에는 ON, OFF 및 FAIL을 방출하는 LED 상태 표시등이 장착되어 있어 사용자가 작동 및 문제 해결을 지원합니다.
IC693ALG223 모듈은 GE Fanuc에서 Series 90-30 제품군의 일부로 제조한 16채널 아날로그 전류 입력 모듈입니다. 이 모듈에는 다양한 지원 전류 범위 간에 변환하거나 아날로그 신호를 디지털 PLC 신호로 변환하도록 설계된 16개의 단일 종단 입력 채널이 함께 제공됩니다. 이 모듈은 필드 측과 로직 측 사이에 1500볼트의 절연 전압을 가지며, 이는 통신 라인 내의 접지 루프를 제거하는 데 도움이 됩니다. GE Fanuc IC693ALG223 아날로그 전류 입력 모듈은 4~20밀리암페어, 0~20밀리암페어 및 4~20밀리암페어의 3가지 입력 전류 범위를 제공합니다. 이 장치는 GE Series 90-30 PLC와 함께 작동하도록 테스트 및 설계되었으며, 시스템에 루프 전류를 제공하는 외부 전원 공급 장치에서 24볼트 DC 전압에서 65밀리암페어의 공칭 전류로 작동합니다.
GE Fanuc IC693ALG223 16채널 아날로그 입력 모듈은 200Hz의 입력 필터 응답 주파수와 250옴의 입력 임피던스를 제공합니다. 시스템에 설치할 수 있는 아날로그 전류 입력의 총 수는 323, 313 및 311 CPU와 함께 4개이며, 331 CPU와 함께 8개의 아날로그 전류 입력을 설치할 수 있으며, 341 및 340 CPU와 함께 12개의 입력을 설치할 수 있습니다. 이 장치는 고도로 민감한 아날로그 신호를 처리하는 데 도움이 되는 높은 수준의 해상도와 정확도를 제공합니다. 이 모듈은 또한 레벨 센서, 온도 센서 및 유량 센서와 같은 광범위한 센서에서 아날로그 입력을 수신합니다. IC693ALG223 아날로그 입력 모듈이 필요한 정확도 수준을 달성하기 위해 입력 채널은 4~20밀리암페어의 전류에서 4마이크로암페어의 해상도와 0~20밀리암페어에서 5마이크로암페어의 해상도를 제공합니다.
| 1~16개 선택 가능; 단일 종단 | 입력 전류 범위 |
| 0~20mA, 4~20mA 및 4~20mA Enhanced(채널별 선택 가능) | 보정 |
| 공장 보정: |
4~20mA 범위에서 카운트당 4 μA 0~20mA 및 4~20mA Enhanced 범위에서 카운트당 5 μA 업데이트 속도 |
| 업데이트 속도: 6ms | 4~20mA에서 해상도 |
| 4 μA (4 μA/비트) | 0~20mA에서 해상도 |
| 5 μA (5 μA/비트) | 절대 정확도 |
| 5 μA (5 μA/비트) | 절대 정확도 |
| 125°C(77°F)에서 전체 스케일의 ±0.25%: 지정된 작동 온도 범위에서 전체 스케일의 ±0.5% | 선형성 |
| 4~20mA에서 < 1 LSB(4~20mA 범위) |
100 μA~20mA에서 < 1 LSB(0~20mA 및 4~20mA Enhanced 범위) 절연, 필드에서 백플레인(광학) 및 프레임 접지 |
| 250 VAC 연속; 1분 동안 1500 VAC | 공통 모드 전압 |
| 20볼트(단일 종단 채널) | 채널 간 거부 |
| DC~1kHz에서 > 70dB | 입력 임피던스 |
| 250 W | 입력 로우 패스 필터 응답 |
| 19 Hz | 외부 공급 전압 범위 |
| 20~30 VDC | 외부 공급 전압 리플 |
| 10% | 내부 전력 소비 |
| 백플레인에서 +5 VDC 버스에서 120mA |
24 VDC 외부 사용자 전원 공급 장치에서 65mA(전류 루프 전류 외)
|
