상세 정보 |
|||
| 상표: | GE | 모델: | IC693MDL940 |
|---|---|---|---|
| 기원: | 미국 | 시리즈: | 시리즈 90-30 |
| 제품 유형: | 계신기 출구 모듈 | 전압: | 120/240 볼트 AC |
| 계전기: | 2 Amps | 온도: | 섭씨 0-60도 |
| 차단: | 1500 볼트 | 최대 부하: | 4 Amps 최대 |
| / 반응 차단에: | 15 밀리초 | 초기 전력 소비: | 7 밀리앰프 |
| 강조하다: | 30VDC 프로그래머블 로직 Controller,150Hz 입력 시뮬레이터 Module,250Ohms 아날로그 전류 입력 모듈 |
||
제품 설명

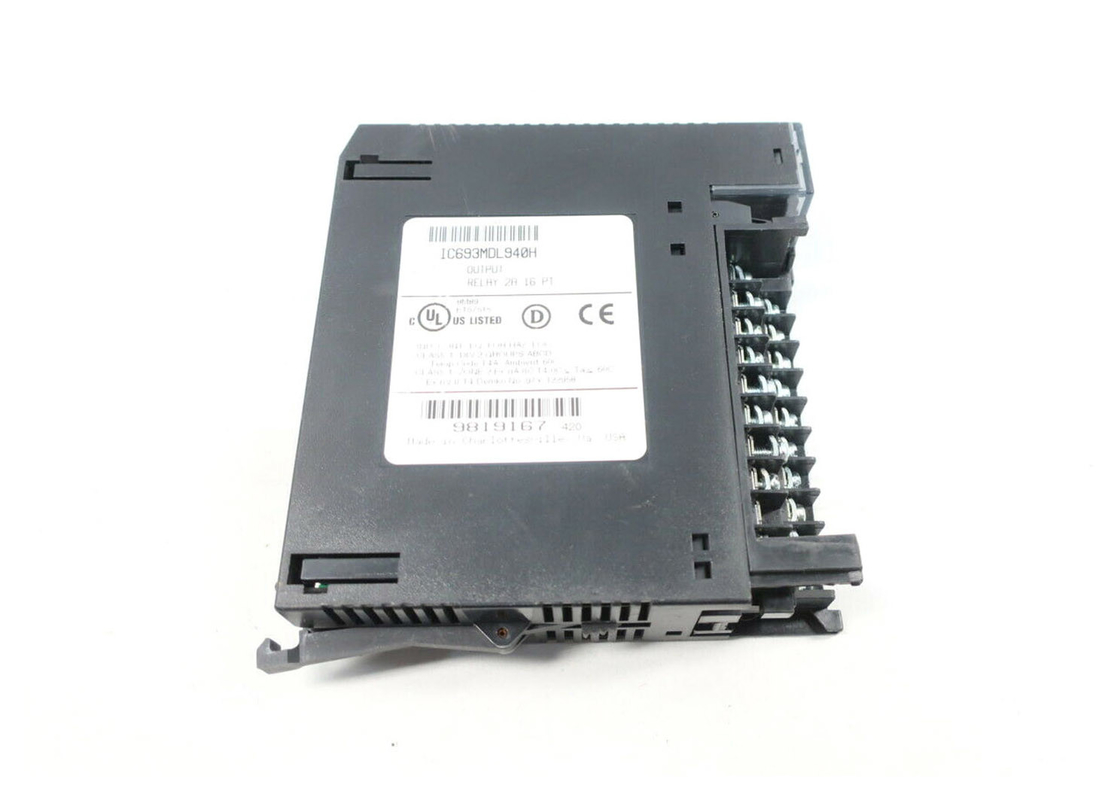

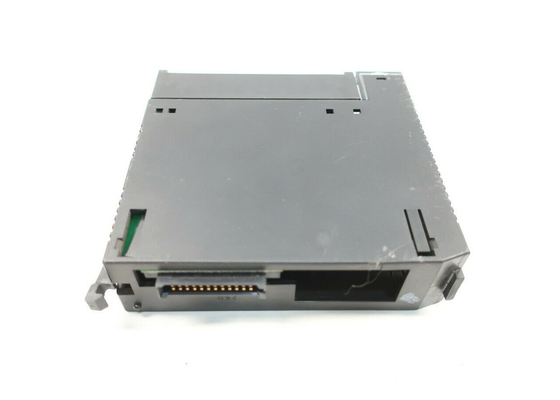

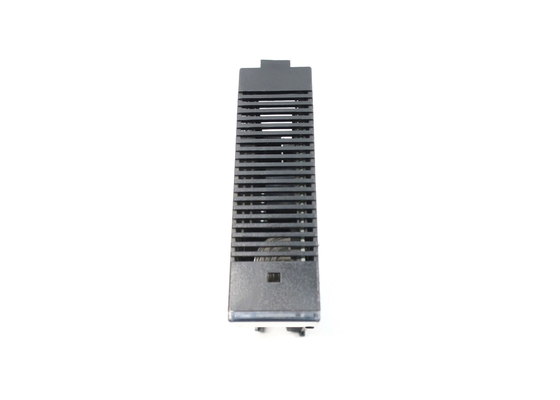

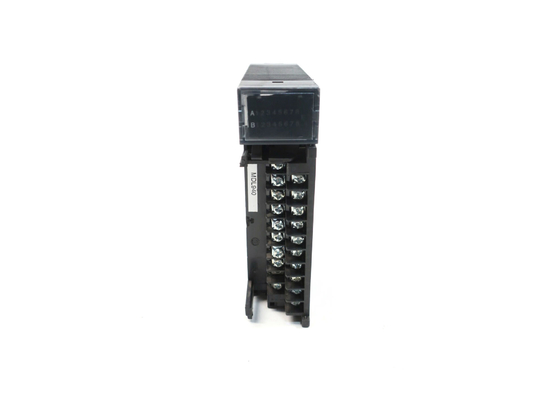

IC693MDL940 출력 모듈, 전압 범위 5V ~ 30V DC, 주파수 범위 50Hz ~ 60Hz
기술 정보
| 정격 전압 | 24V DC, 120/240 VAC (공칭 - 예외 사항은 다음 표 참조) |
| 작동 전압 |
5 ~ 30V DC 5 ~ 250 VAC, 50/60 Hz |
| 모듈당 출력 | 16개 (각 4개의 출력 그룹 4개) |
| 절연: | |
| 필드에서 백플레인 및 프레임 접지까지 |
250 VAC 연속; 1분 동안 1500 VAC |
| 포인트 투 포인트 | 250 VAC 연속; 1분 동안 1500 VAC |
| 최대 부하 |
출력당 최대 2 Amps 파일럿 듀티, 공통당 최대 4 Amps 모듈당 최대 16 amps |
| 최소 부하 | 10mA |
| 최대 돌입 전류 | 5 Amps |
| 응답 시간 켜짐 | 최대 15ms1 |
| 응답 시간 꺼짐 | 최대 15ms1 |
| 전력 소비, 모든 출력 켜짐 | 백플레인에서 5V 버스에서 7mA, 백플레인에서 릴레이 24V 버스에서 135mA |
| 1 이 모듈을 DC 전원 공급 장치 IC695PSD040 또는 PSD140과 함께 사용하는 경우 소스 전압의 드롭아웃이 이 모듈에 의해 감지되어 릴레이 드롭아웃을 유발할 수 있으므로 특별한 예방 조치를 취해야 합니다. | |
정보
IC693MDL940 모듈은 GE Fanuc에서 제조한 릴레이 출력 모듈입니다. 120/240 Volts AC의 전압 정격을 가진 16포인트 출력 모듈 변형입니다. 출력 부하를 제어하는 데 사용되는 Series 90-30 모듈입니다. 2 Amps의 릴레이 전류의 출력 스위칭 용량을 가지고 있습니다. 각 4개의 출력 포인트로 구성된 4개의 그룹이 있습니다. 이 4개의 각 그룹에는 공통 전원 출력 단자가 있습니다. 이 산업용 릴레이 장치는 솔레노이드, 표시기 및 모터 시동기를 포함한 다양한 부하 장치를 제어합니다. IC693MDL940 모듈은 호스트 컨트롤러 CPU에서 15비트의 출력 데이터를 처리할 수 있습니다. Proficy Machine Edition 구성 소프트웨어를 사용하여 구성할 수 있습니다. 릴레이 회로는 백플레인을 통해 24 Volts DC 소스로 전원이 공급됩니다.
IC693MDL940 모듈은 크기가 작고 설치 공간이 작습니다. 이 출력 모듈은 개방형 인클로저를 가지고 있으며 실내 응용 분야에만 사용해야 합니다. 최대 작동 온도는 정상 작동 시 60도 섭씨를 초과해서는 안 됩니다. IC693MDL940 모듈은 필드 측과 로직 측 사이에 1500 Volts의 절연, 그룹 간에 500 Volts의 절연을 제공합니다. 릴레이 출력 모듈은 공통당 최대 4 Amps의 최대 부하 전류를 처리할 수 있습니다. 최소 총 부하 전류는 10 Amps이고 최대 돌입 전류는 5 Amps입니다. 모듈의 켜짐 및 꺼짐 응답 시간은 15밀리초입니다. 모듈의 초기 전력 소비 정격은 백플레인에서 버스에서 5 Volts DC 전압으로 7밀리암페어이고 백플레인에서 버스에서 24 Volts DC 전압으로 135밀리암페어입니다.
- 질문: IC693MDL940은 무엇입니까? 답변: IC693MDL940은 GE Fanuc Series 90-30용 2 Amp 릴레이 출력 모듈입니다. 사용자가 제공하는 출력 부하를 제어하기 위해 16개의 상시 개방 릴레이 회로를 제공합니다.
- 질문: 각 회로의 출력 스위칭 용량은 얼마입니까? 답변: 2 amps.
- 질문: 릴레이 출력은 무엇을 제어할 수 있습니까? 답변: 모터 시동기, 솔레노이드 및 표시기를 제어할 수 있습니다.
- 질문: IC693MDL940은 어떤 종류의 전원을 사용합니까? 답변: IC693MDL940을 작동시키기 위한 전원은 사용자가 제공해야 하며 AC 또는 DC 전원이어야 합니다.
- 질문: 이 모듈에 퓨즈가 있습니까? 답변: 아니요
- 질문: IC693MDL940의 정격 전압은 무엇입니까? 답변: 24V DC 또는 120/240V AC
- 질문: IC693MDL940의 작동 전압은 무엇입니까? 답변: 5 ~ 30V DC 또는 5 ~ 250V AC, 50/60 Hz
- 질문: IC693MDL940이 제대로 작동하지 않으면 어떻게 해야 합니까? 답변: IC693MDL940이 제대로 작동하지 않으면 제품을 수리해야 할 수 있습니다.
IC693MDL940 릴레이 출력에 대한 자세한 내용은 GE 90-30 시리즈 모듈은 데이터시트 매뉴얼을 참조하십시오.
