제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | I/O 모듈 | 모델 부정.: | CI855K01 |
|---|---|---|---|
| 물품 번호: | 3BSE018106R1 | 규약: | ABB의 마스테르부스 300 |
| 주인 또는 종속부: | 마스터 | 시스템: | 800xA |
| 하이 라이트: | 이더네트 I o 단위,디지털 방식으로 입출력 단위 |
||

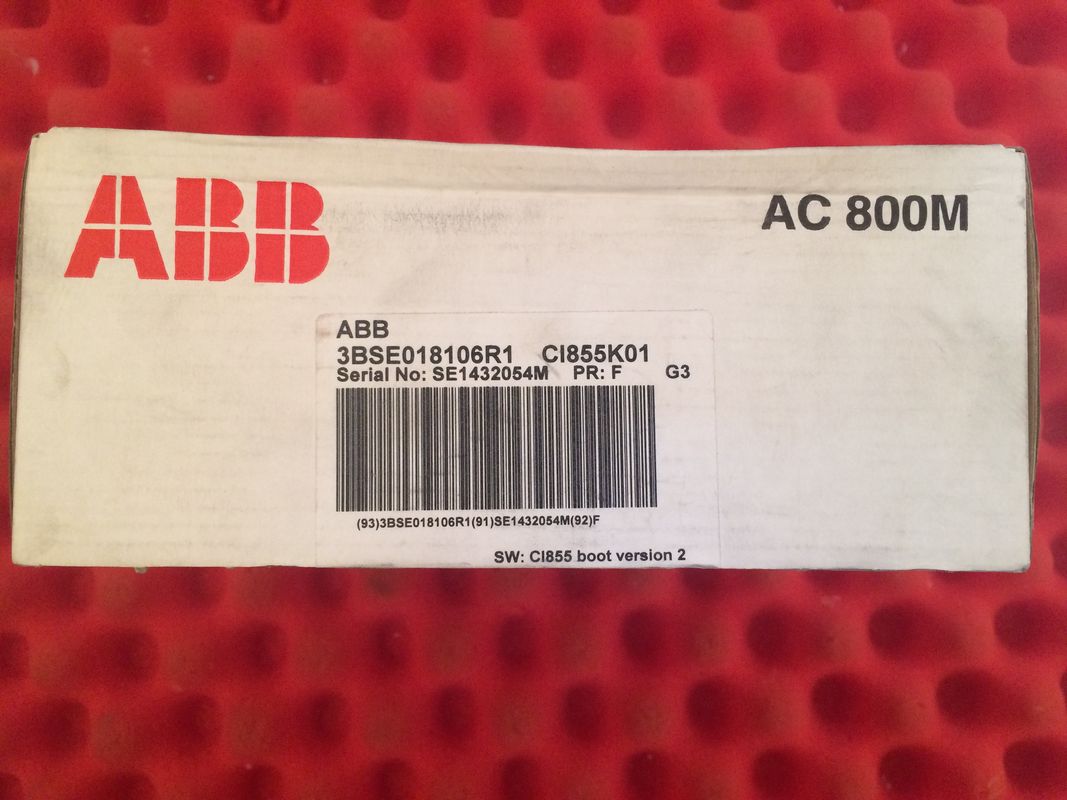

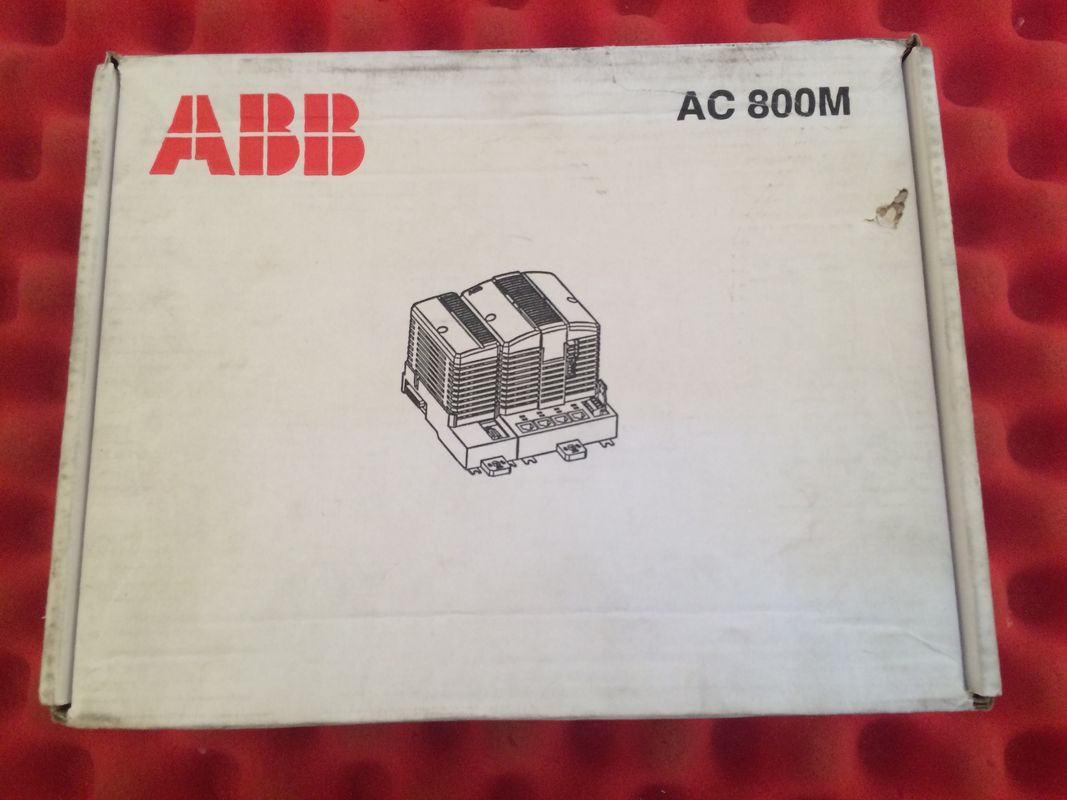

ABB DCS CI855K01 통신 인터페이스 3BSE018106R1 디지털 I/O 모듈 PR :Ｆ
CI855K01에 대한 기술
마스테르부스 300 (MB300) 통신 프로토콜은 제어기들 사이의 통신에 사용했습니다, 석사 소프트웨어와 장점 OCS를 기반으로 하는 설치에서 조작원 스테이션이 또한 시스템 800xA 제어기 AC 800M에서 구현됩니다. MB 300 통신은 통신 인터페이스 CI855에 의한 AC 800M에서 실현되며, 그것이 밑판을 통하여 CEX-버스에 연결됩니다.
밑판, TP853은 망 리던던시를 위해, 2 이더넷 포트를 위한 RJ45 연결기를 수용하고, 단순한 DIN-철도 장착을 제공합니다.
CI855 인터페이스와 주요 이익은 AC 제어기를 800M명 이용하는 시스템 800xA와 새로운 플랜트 섹션과 장점 제어기 410, 장점 제어기 450과 대표작 200/1과 같은 MB 300 기반의 제어기들과의 기존의 섹션 사이의 피투피 통신을 가지고 있는 가능성입니다.
통신
| 모델 부정. | 프로토콜 | 주인 또는 종속부 |
| CI801 | 프로피버스 DP-V1 | 종속부 |
| CI840A | 프로피버스 DP-V1 | 종속부 |
| CI853 | COMLI와 모드 버스 RTU | 주인 / 종속부 |
| CI854B | 프로피버스 DP-V1 | 마스터 |
| CI855 | ABB의 마스테르부스 300 | 마스터 |
| CI856 | ABB의 S100 입출력 | 마스터 |
| CI857 | ABB의 INSUM | 마스터 |
| CI858 | ABB의 드라이브뷔스 | 마스터 |
| CI860 | 토대 필드버스 HSE | 주인 / 종속부 |
| CI865 | ABB의 스트 입출력 | 마스터 |
| CI867 | 모드 버스 TCP | 주인 / 종속부 |
| CI868 | IEC 61850 | 주인 / 종속부 |
| CI869 | ABB의 장점 필드버스 100 | 종속부 |
| CI871 | PROFINET IO | 마스터 |
| CI873 | 이더넷 IP / 디바이스넷 | 마스터 |
| TB820V2 | ABB의 모듈뷔스 | 종속부 |
| TB825 (멀티 모드) | ABB의 모듈뷔스 | 종속부 |
| TB826 (단일모드) | ABB의 모듈뷔스 | 종속부 |
| TB840A | ABB의 모듈뷔스 | 종속부 |
| TB842 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU807 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU840 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU841 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU846 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU847 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU848 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU849 | ABB의 모듈뷔스 | 해당 사항 없어요 |
일반의 정보
| 프로토콜 | ABB의 마스테르부스 300 |
| 물품 번호 | 3BSE018106R1 |
| 주인 또는 종속부 | 마스터 |
| 전송 속도 | 10 메가비트 / Ｓ, 200 데이터 셋 / Ｓ |
| 라인 과잉 | 부정 |
| 모듈 리던던시 | 부정 |
| 핫 스왑 | 예 |
| 하와이 제어기와 함께 사용됩니다 | 예 |
상세한 데이터
| CEX 버스 위의 맥스 유닛 | 12 |
| 연결기 | RJ-45 여성 (8개 핀) |
| 24 Ｖ 소모 typ. | typ 150 마 |
환경적이고 인증
| 온도, 작동 | 55 'Ｃ |
| 보호 클래스 | EN60529, IEC 529에 따른 IP20 |
| CE 마킹 | 예 |
| 해양 증명서 | BV, DNV-GL, LR |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
특징과 혜택
차원
| 높이 | 185 밀리미터 (7.3에.) |
| 폭 | 59 밀리미터 (2.3에.) |
| 깊이 | 127.5 밀리미터 (5.0에.) |
| (토대를 포함하여) 중량 | 700 Ｇ (1.5 파운드) |
