제품 상세 정보:
결제 및 배송 조건:
|
| 분류: | 입출력 모듈 | 아니오 명령하세요.: | 3BSE036456R1 |
|---|---|---|---|
| 신호 조건: | -20..+20 마, 0(4)..20 마, -10..+10 Ｖ, 0(2)..10V | 입력 임피던스: | 10 MΩ (전압 입력) 50 Ω (전류 입력) |
| 범위 미만/범위 초과: | ± 15% | 입력 필터(상승 시간 0-90%): | 115ms(전압 입력), 130ms(전류 입력) |
| 모델 번호: | AI825 | 업데이트 주기 시간: | < 10ms |
| 강조하다: | plc I o 단위,이더네트 I o 단위 |
||

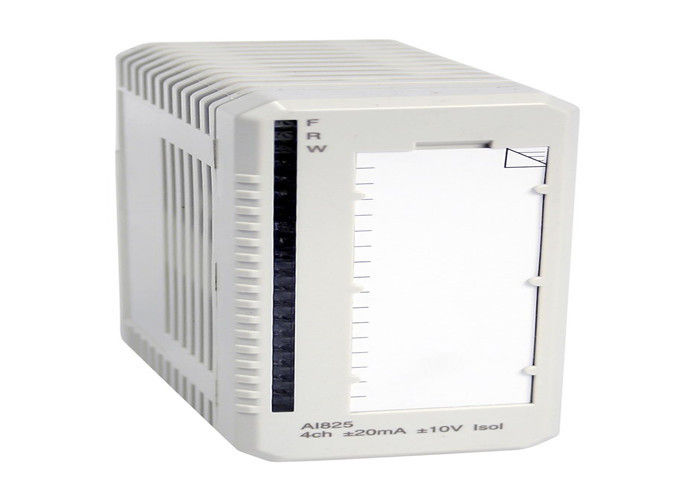

AI825 - I/O AI825 3BSE036456R1 모듈 - 시스템 800xA 하드웨어 선택기 ABB
AI825 아날로그 입력 모듈은 4개의 개별적으로 갈바닉 분리된 양극 전류/전압 입력을 가지고 있다. 각 채널은 전압 또는 전류 입력이 될 수 있다.
모듈은 최대 6.3V까지 견딜 수 있는 DC 입력과 최대 +30V DC까지 견딜 수 있는 초전압 보호 전류 입력 장치가 있습니다. 전류는 PTC 저항에 의해 제한됩니다.
입력 스테이지에 전력은 모듈 버스의 24 V에서 변환됩니다.
일반 정보
|
종류 |
아날로그 입력 |
|
신호 사양 |
-20..+20mA, 0(4)..20mA, -10..+10V, 0(2)..10V |
|
제1항 |
3BSE036456R1 |
|
채널 수 |
4 |
|
HART |
아니 |
|
국영기업 |
아니 |
|
해고 |
아니 |
|
높은 무결성 |
아니 |
|
본질적 안전성 |
아니 |
|
기계학 |
S800 |
상세한 자료
|
결의 |
14비트 플러스 표시 |
|
입력 임페던스 |
10 MΩ (출력 전압) |
|
격리 |
개별적으로 고립, 채널에서 채널 및 회로 공통 |
|
범위를 넘거나 그 아래 |
± 15% |
|
오류 |
최대 0.1% |
|
온도 변동 |
최대 47ppm/°C (0..10V), 최대 34ppm/°C (±10V), 최대 78ppm/°C (0..20mA), 최대 57ppm/°C (±20mA) |
|
입력 필터 (올림 시간 0-90%) |
115 ms (출력전압), 130 ms (출력전류) |
|
업데이트 사이클 시간 |
|
|
최대 필드 케이블 길이가 |
600미터 (656야드) |
|
CMRR, 50Hz, 60Hz |
120 dB |
|
NMRR, 50Hz, 60Hz |
50 Hz에서 > 40 dB, 60 Hz에서 > 55 dB |
|
가명 절단 전압 |
250V |
|
다이렉트릭 테스트 전압 |
1900V DC ch-ch, 3250V DC ch-ground/system, |
|
전력 소모 |
2.5W, 최대 3.2W |
|
전류 소비 +5V 모듈버스 |
보통 70mA, 최대 100mA |
|
전류 소비 +24V 모듈버스 |
90mA, 최대 110mA |
|
전류 소비 +24V 외부 |
0 |
진단
|
앞 LED |
F (ault), R (un), W (earning) |
|
감독 |
내부 전원 공급 |
|
감독 상태 표시 |
모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
|
CE 표시 |
네 |
|
전기 안전 |
IEC 61131-2, UL 508 |
|
위험 한 장소 |
- |
|
해양 인증 |
- |
|
보호 등급 |
IEC 60529에 따른 IP20 |
|
부식성 대기 ISA-S7104 |
G3 |
|
기후 운용 조건 |
0 ~ + 55 °C (저장 -25 ~ + 70 °C), RH=5 ~ 95% 응축이 없습니다, IEC/EN 61131-2 |
|
오염 정도 |
레벨 2, IEC 60664-1 |
|
기계 작동 조건 |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
초전압 범주 |
IEC/EN 60664-1, EN 50178 |
|
장비 클래스 |
IEC 61140에 따른 I 클래스 (지질 보호) |
|
최대 주변 온도 |
55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
|
RoHS 준수 |
EN 50581:2012 |
|
WEEE 준수 |
제1항의 규정 |
