| 제품 이름: | 입력 모듈 | 모델 번호: | DI880 |
|---|---|---|---|
| 물품 번호: | 3BSE028586R1 | 신호 조건: | 24 Ｖ d.c. |
| 채널 수: | 16개 채널 | 시그널 타입: | 전류 싱킹 |
| 종류: | 아날로그 입력 | 기술: | S800 |
| 강조하다: | plc I o 단위,이더네트 I o 단위 |
||

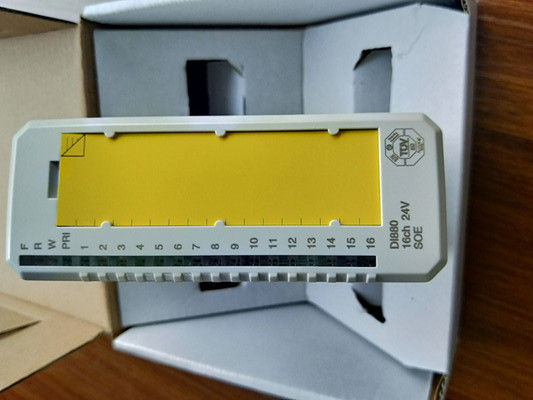

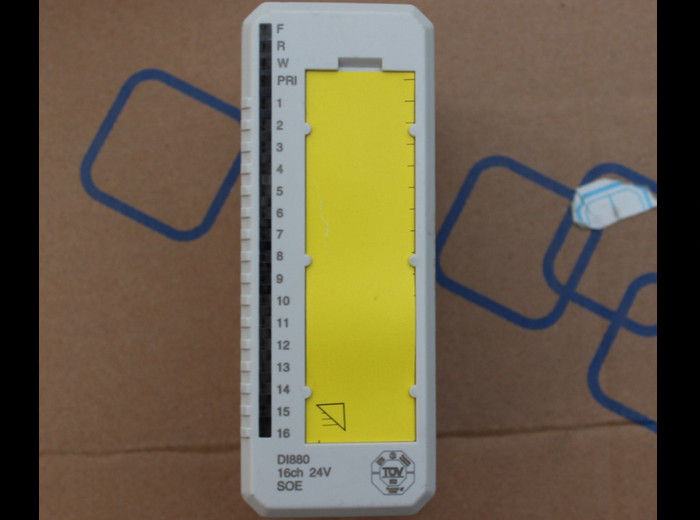

ABB DI880 3BSE028586R1 TU810V1 베이스와 함께 높은 통합 디지털 입력 모듈
DI880의 설명:
DI880은 16채널 24V DC 디지털 입력 모듈로 단일 또는 과잉 구성을 위해 사용된다. 입력 전압 범위는 18에서 30V DC이며 입력 전류는 24V DC에서 7mA이다.각 입력 채널은 전류 제한 구성 요소로 구성됩니다, EMC 보호 구성 요소, 입력 상태 표시 LED 및 광적 격리 장벽. 입력 당 한 현재 제한된 변환기 전력 출력이 있습니다.이벤트 순서 함수 (SOE) 는 1 ms의 해상도로 이벤트를 수집할 수 있습니다.. 이벤트 큐는 최대 512 x 16 이벤트를 포함 할 수 있습니다. 기능은 원치 않는 이벤트를 억제하기 위해 셔터 필터를 포함합니다.SOE 함수는 이벤트 메시지에서 다음 상태를 보고할 수 있습니다., 대기열이 꽉 차고, 동기화 불안감, 불확실한 시간, 셔터 필터 활성화 및 채널 오류.
일반 정보
| 종류 | 디지털 입력 |
| 신호 사양 | 24V DC |
| 제1항 | 3BSE028586R1 |
| 채널 수 | 16 |
| 신호 종류 | 전류 침몰 |
| HART | 아니 |
| 국영기업 | 네 |
| 해고 | 네 |
| 높은 무결성 | 네 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | 도 801 | 도 802 | 도810 | 도814 |
| 도815 | DO818 | 도820 | 도821 | 도828 |
| 도840 | 도880 | 도890 | DP820 | DP840 |
상세한 자료
| 입력 전압 범위, "0" | -30.. +5V |
| 입력 전압 범위, "1" | 1130V |
| 입력 임페던스 | 3.1 kΩ |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 필터 시간 (디지털, 선택) | 0~127ms |
| 전류 제한 | 현재 제한된 센서 전력으로 구축 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 이벤트 기록 정확성 | -0 ms / +1.3 ms |
| 이벤트 기록 해상도 | 1ms |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 2.4W |
| 전류 소비 +5V 모듈버스 | 보통 125mA, 최대 150mA |
| 전류 소비 +24V 외부 | 15mA + 센서 전력, 최대 527mA |
진단
| 앞 LED | F (ault), R (un), W (learning), P (rimary), 채널 1-16 상태 |
| 감독 | 프로세스 전력, 내부 회로 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 내부 채널 오류 |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC 60529에 따른 IP20 |
| 부식성 대기 ISA-S7104 | G3 |
| 기후 운용 조건 | 0 ~ + 55 °C (저장 -40 ~ + 70 °C), RH=5 ~ 95% 응축이 없습니다, IEC/EN 61131-2 |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착 |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852 |
| 키 코드 | FF |
크기
| 높이 | 119 mm (4.7 ̊) |
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 무게 | 00.15kg (0.33파운드) |
