이산 디지털 입력 모듈 알렌 브래들리 1771-IBD 10-30VDC 싱크 채널
상세 제품 설명
| 브랜드: |
AB |
모델: |
1771-IBD |
| Series: |
1771 Product Bulletin |
작동 전압 범위: |
10~30VDC |
| 입력 지연 시간, OFF에서 ON으로: |
1 Ms |
입력 횟수: |
16개 입력 |
| 강조하다: |
분리된 디지털입력모듈, 싱크는 디지털입력모듈을 보냅니다, 알렌 브래들리 Plc 출력 모듈 |

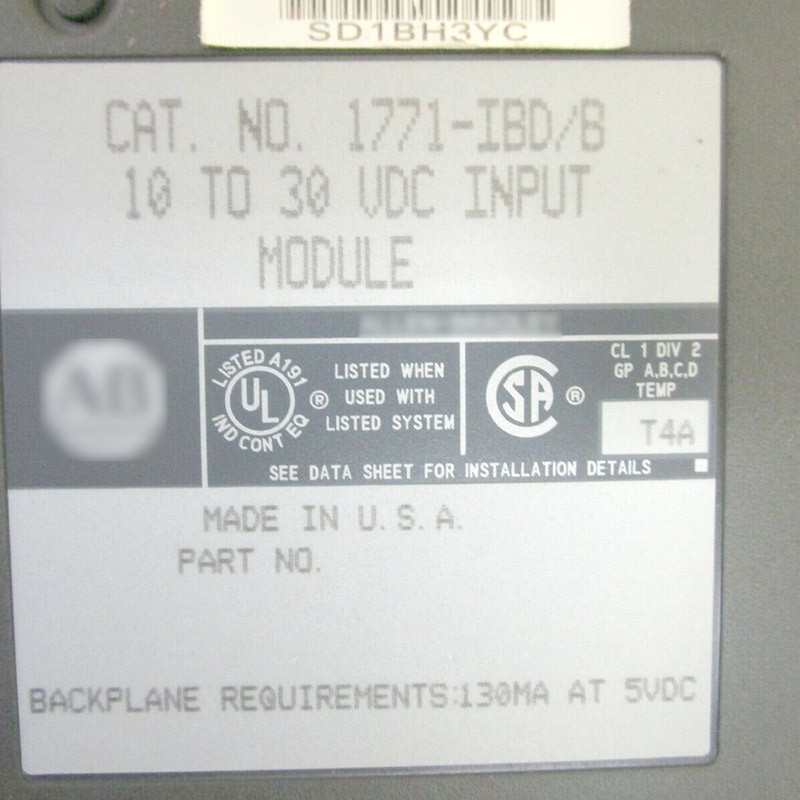

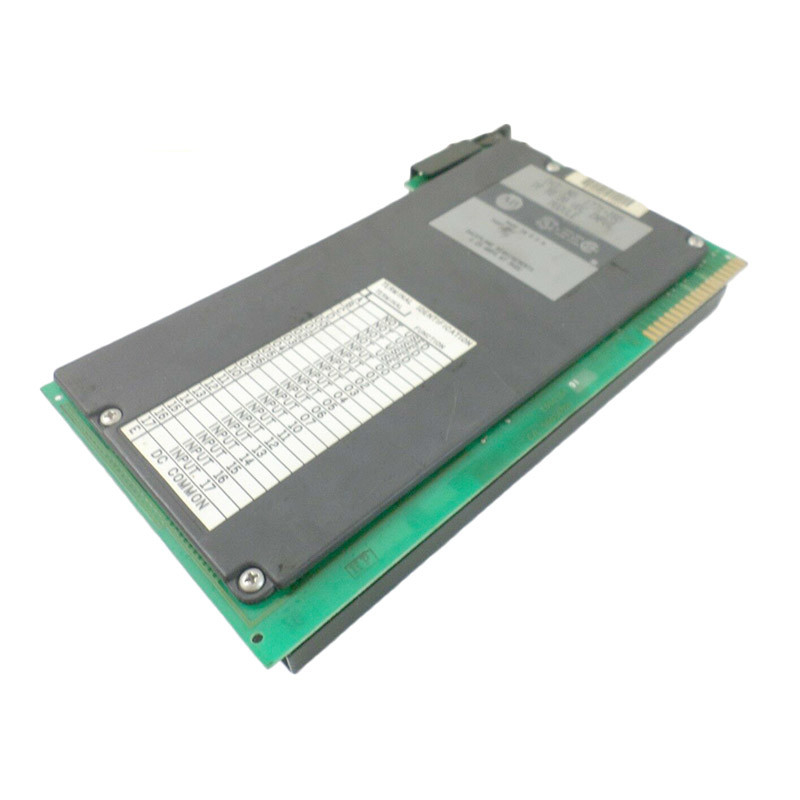

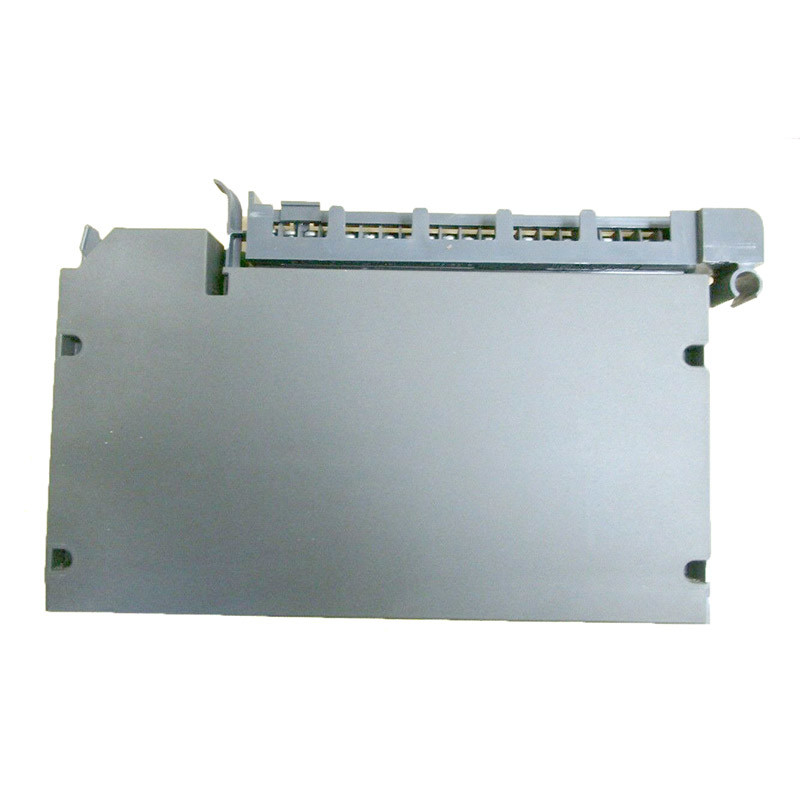

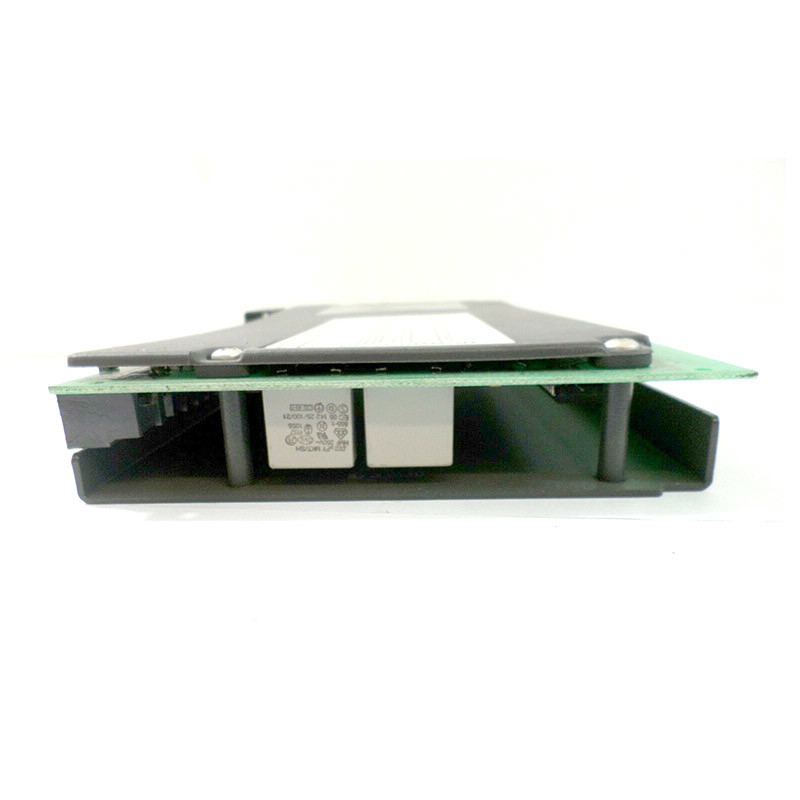

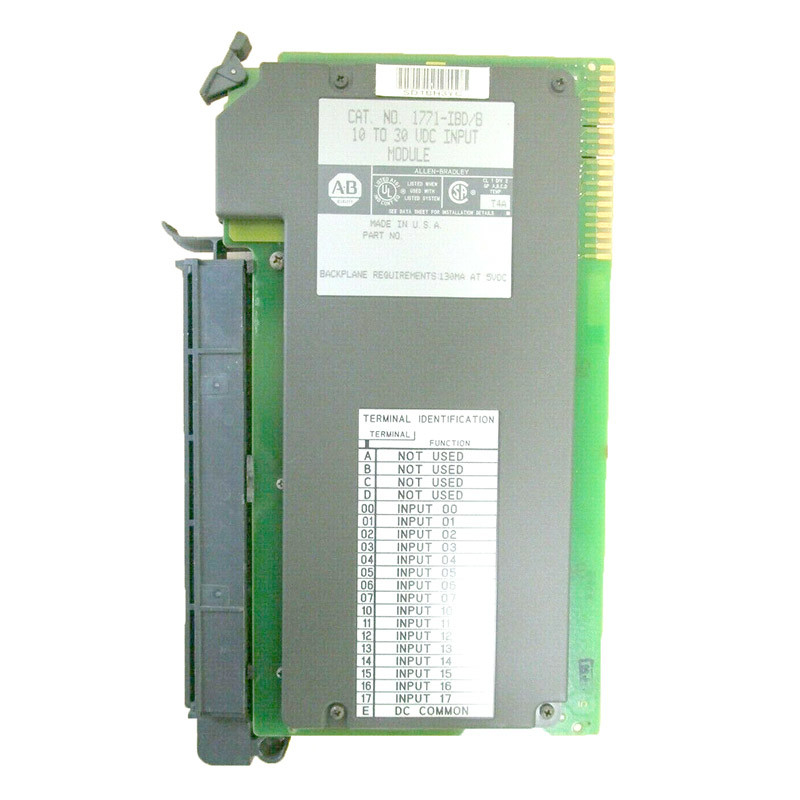

AB 1771-IBD 디스크리트 입력 모듈 16 (16) 10-30VDC 싱크 입력 채널
1771-IBD에 대한 기술 사양
| 모듈 유형 |
디지털 DC 입력 모듈 |
| 부품 번호/카탈로그 번호 |
1771-IBD |
| 브랜드 |
AB |
| 시리즈 |
1771 제품 게시물 |
| 입력물 수 |
열여섯 (16) 개의 입력 |
| 작동 전압 범위 |
10~30VDC |
| 입력 지연 시간, 켜고 끄는 |
1ms |
| 입력 지연 시간, ON에서 OFF |
1 ms 또는 6 ms |
| 권력 분산 |
7.3와트 (최대), 1.0와트 (최소한) |
| 열분해 |
24.7 BTU/hr (최대), 3.4 BTU/hr (분) |
| 24 볼트 배후 전류 |
130mA @ 5V dc + 5% |
| 호환 가능한 차체 |
1771 I/O 체시 모두, 1771-A1, -A2 및 -A4를 제외하고 |
| 키 |
10~12세, 16~18세 |
| 필드 와이어링 팔 |
카트. 1771-WH |
| 와이어링 팔 스크루 토크 |
7-9인치 파운드 |
| 입력값 수 |
16 입력물 |
| 전압 범주 |
10 ~ 60 볼트 DC, 싱크 (소스 로드) |
| 동역 작동 전압 |
10~30볼트 |
| 배후 전류 |
130 밀리암퍼 |
| 최대 DC 전류 |
2.0 밀리암퍼 |
| 전형적인 DC 신호 지연 (동) |
1.3 (+/- 0.1) 밀리초 |
| 전형적인 DC 신호 지연 (오프) |
1.3 (+/- 0.1) 밀리초 |
약 1771-IBD
AB 1771-IBD는 1771 제품군에 속하는 디스크리트 입력 장치입니다. 이 모듈은 주로 16 (16) 10-30VDC 디스크리트 입력 채널을 갖춘 단일 슬롯 너비 구성 요소입니다.그것은 1771-1771-A1를 제외하고는 사용 가능한 1771 차체 중 어느 하나에 장착됩니다., 1771-A2 및 1771-A4.
1771-IBD와 같은 분리된 입력 모듈은 일반적으로 프로세스의 상태를 나타내는 스위치, 센서, 보조 연락처와 같은 필드 신호 장치의 인터페이스를 위해 사용됩니다.특히 ON/OFF로 사용할 수 있습니다.1 또는 0 또는 바이너리 조작 장치.
1771-IBD는 모듈 상태와 모듈의 각 입력 채널에 존재하는 신호 상태에 대한 정보를 제공하는 열여덟 (18) 개의 LED 상태 표시기와 함께 제공됩니다.그것은 또한 1771-WH의 호환 교체 부품 번호와 함께 필드 와이어링 팔과 함께 제공됩니다필드 와이어링 팔은 신호를 종료 할 때 모듈에서 제거 할 수 있기 때문에 모듈형 와이어링 방법을 제공하기 위해 사용됩니다.연결된 전선을 분리 할 필요없이 호환되는 모듈에 제거 및 설치 할 수 있기 때문에 유지 보수 용이성에 기여합니다..
1771-IBD는 10VDC에서 최소 4.5mA의 입력 전류와 30VDC에서 15mA의 최소 오프 상태 전류를 요구하며 2.0mA @ 5VDC의 최소 오프 상태 전류를 요구합니다.그것은 낮은 높은 신호 전환과 높은 낮은 신호 전환을 위해 1ms 또는 6ms의 입력 신호 지연을 가지고 있습니다.그것은 7.3 와트 (최대), 1.0 와트 (최소한) 의 명칭 전력 소모와 24.7 BTU / 시간 (최대), 3.4 BTU / 시간 (최소한) 의 열 소모가 있습니다.
1771-IBD는 배선을 쉽게 연결하고 모듈 장애의 경우 모듈을 쉽게 교체하기 위해 1771-WH 배선 팔이 제공되며, 따라서 배선을 먼저 분리 할 필요가 없습니다.1⁄2을 지원합니다., 1 및 2 슬롯 I/O 어드레싱. 건조 접촉 스위치, 전기 기계적 송신기,그리고 선택 스위치와 버튼과 같은 패널 전환 장치1771-IBD 모듈은 10 ~ 30 볼트 DC 싱크 (소스 로드) 전압 범주에 16 개의 입력을 가지고 있습니다. 10 ~ 30 볼트 DC의 운영 전압 범위가 있습니다. 일반적인 신호 지연이 1입니다.3 밀리초 (± 0).1) 가동 상태에서 1.3 밀리 초 (± 0.1) 가동 상태에서. 최대 2mA의 정전 전류와 130mA의 뒷면 전류 부하를 가지고 있습니다.최대 전력 소모는 6W이고 열 소모는 20W입니다..3 BTU/시간. PLC 프로세서를 포함하는 1771 I/O 체이스에 설치된다.오른쪽 슬롯에 넣기 위해 키링 밴드는 상부 커넥터에 대한 핀 16와 18 사이와 하부 커넥터에 대한 핀 10과 12 사이에 있습니다1771-IBD 모듈은 앞 패널에서 고객 측 표시를 위해 1 개의 녹색 상태 표시기와 16 개의 빨간 상태 표시기를 가지고 있습니다.그것은 전기적 transients로부터 시스템 회로를 보호하기 위해 optoelectrical 격리 포함그것은 또한 전기 소음을 줄이기 위해 입력 필터링 기능을 포함합니다.
