AB 1771-ASB, PLC 5 원격 I/O (RIO) 어댑터 하드웨어
1771-ASB에 대한 기술 사양
| 제조업자 |
로크웰 자동화 |
| 브랜드 |
AB |
| 부문 번호/카탈로그 번호 |
1771-ASB |
| 모듈 유형 |
I/O 어댑터 모듈 |
| 제품군: |
SLC 500 |
| 항구 |
유니버설 원격 I/O 어댑터 |
| 제품 종류: |
RIO 어댑터 모듈 |
| 의사소통 속도 |
57.6kbit/초, 115kbit/초, 230kbit/초 |
| 커넥터 |
배선 팔 1771-WB |
| 프로그래밍 소프트웨어: |
RSLogix5 소프트웨어 |
| 백플레인 전류 (5 볼트) |
10.0 Amp |
| 통신 포트: |
원격 I/O (RIO) |
| 작동 온도 |
32°F ~ 140°F (0°C ~ 60°C) |
| 케이블 |
벨든 9463 |
| 장착: |
차체 안쪽 |
| 저장 온도 |
-40°F ~ +185°F (-40°C ~ +85°C) |
| 배후 전류: |
5V dc에서 1mA |
| 하부 연결 키 |
16~18세 |
| 소음 면역: |
NEMA 표준 ICS 2-230 |
| 습도: |
5%~95% 비연결성 |
| UPC |
10612598127532 |
| 연결 수: |
32 |
| 무게 |
10.9 파운드 (0.9 킬로그램) |
| 인증서: |
UL 목록, CSA 인증, 클래스 I, 디비전 2 그룹 A, B, C, D, 모든 관련 지침에 대한 CE 준수, 해양 인증, 모든 관련 법률에 대한 C-표시 |
| 크기 |
3.5 x 6.5 x 2.0 인치 (89 x 165 x 51 밀리미터) |
약 1771-ASB

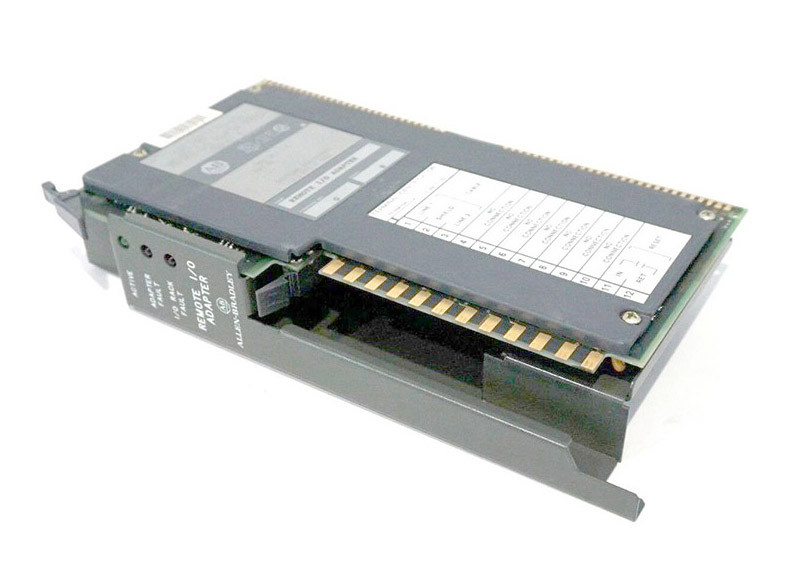

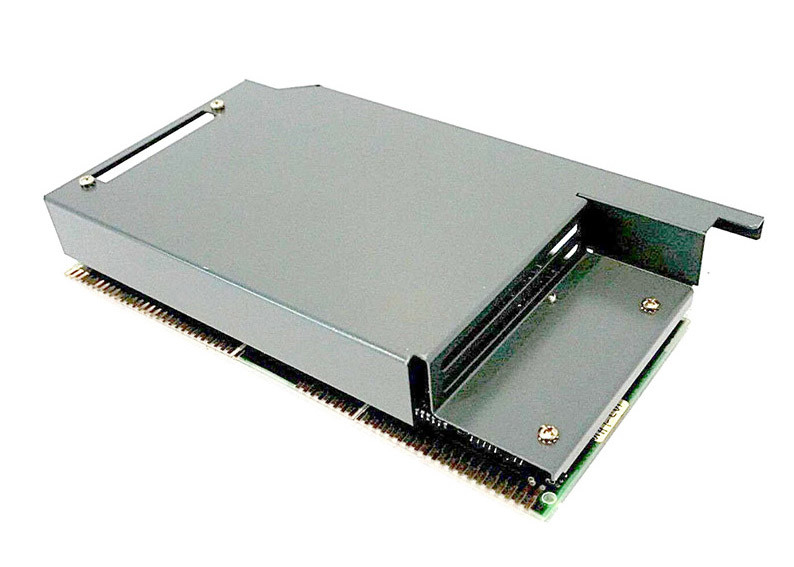

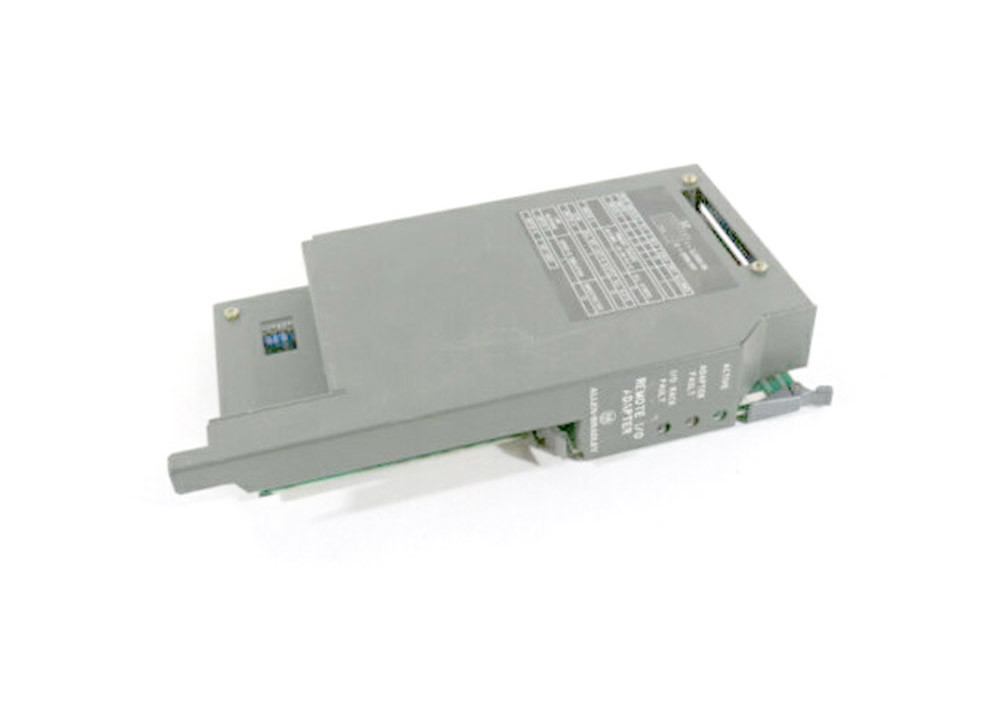

AB 1771-ASB는 PLC 5 유니버설 원격 I/O 어댑터 모듈이다. 1771 I/O 차체에 있는 I/O 모듈과 I/O 링크를 통해 프로세서용 원격 I/O 스캐너 포트를 연결한다.직접적인 배선 대신 사용하는 것은 시작을 줄입니다, 설치 및 유지 보수 비용은 I/O가 액추에이터와 센서에 가깝습니다.그것은 I / O 링크를 통해 32 I / O 어댑터 장치와 호환되며 82 오hm 또는 150 오hm 종료 저항을 사용합니다.
1771-ASB 모듈은 통신 속도가 57.6 Kbps, 115 Kbps, 230 Kbps이며 무게는 1.9 파운드이다. 5 볼트 DC에서 1 A의 백플레인 전류 부하와 최대 전력 소모가 5이다.2W. 연결을 위해 원격 I/O 어댑터 포트를 필요로 합니다. 설치를 위해 PLC 5 프로세서에 의해 제어되는 I/O 모듈과 함께 1771 차체의 가장 왼쪽 슬롯에 장착되어야 합니다.,1770-CD Belden 9463 케이블 또는 동등한 케이블을 사용해야 합니다. 1771-ASB 모듈은 액티브, 어댑터 결함 및 I/O 랙 결함 진단 표시기, 2 개의 스위치 집합체 및 현장 배선 팔을 갖추고 있습니다.그것은 230에서 2500 피트까지 더 빠른 데이터 전송과 백플레인 스캔을 제공합니다.4K 바우드. 연쇄 통신을 지원하고 데이터를 병렬 형태로 읽고 / 기록합니다. 4, 8, 12, 16 또는 32 슬롯 I / O 차체와 1 및 2 슬롯 I / O 주소화를 지원합니다.1771-ASB는 마지막 4개의 슬롯을 제외한 모든 슬롯을 스캔함으로써 스캔 시간과 I/O 이미지 공간 절약을 향상시킵니다.개선된 진단 기능으로 문제 해결을 쉽게 합니다.
1771-ASB는 프로그래밍 가능한 논리 제어기 (PLC) PLC 5 제품군에 속하는 AB 하드웨어이다.이 전자 하드웨어는 원격 I/O 어댑터입니다.. 사실 이 RIO 어댑터는 네트워크에 있는 원격 I/O (RIO) 스캐너의 요청에 응답 합니다. 이 어댑터는 케이블 길이와 57에서 10,000 피트의 속도로 데이터 전송을 지원 합니다.6K baud더 빠른 백플레인 스캔과 데이터 전송 230.4K 바우드로 2500 피트까지
RIO 통신은 다이지 체인 토폴로지를 따라 물리적으로 구현된다. 이 토폴로지에서 시작점과 끝점은 네트워크 세그먼트를 닫기 위해 종료 저항으로 설치되어야 한다.이 프로토콜도 마찬가지입니다., 82 오hm 또는 150 오hm 저항기가 세그먼트를 종료하는 데 사용될 수 있습니다. 150 오hm은 오래된 구성에 사용되며 82 오hm은 향상된 RIO 네트워크 버전에서 사용됩니다.벨든 9463 또는 벨든 블루 호스 케이블로 더 널리 알려진 벨든 블루 호스 케이블은 원격 I / O 프로토콜에 사용됩니다.

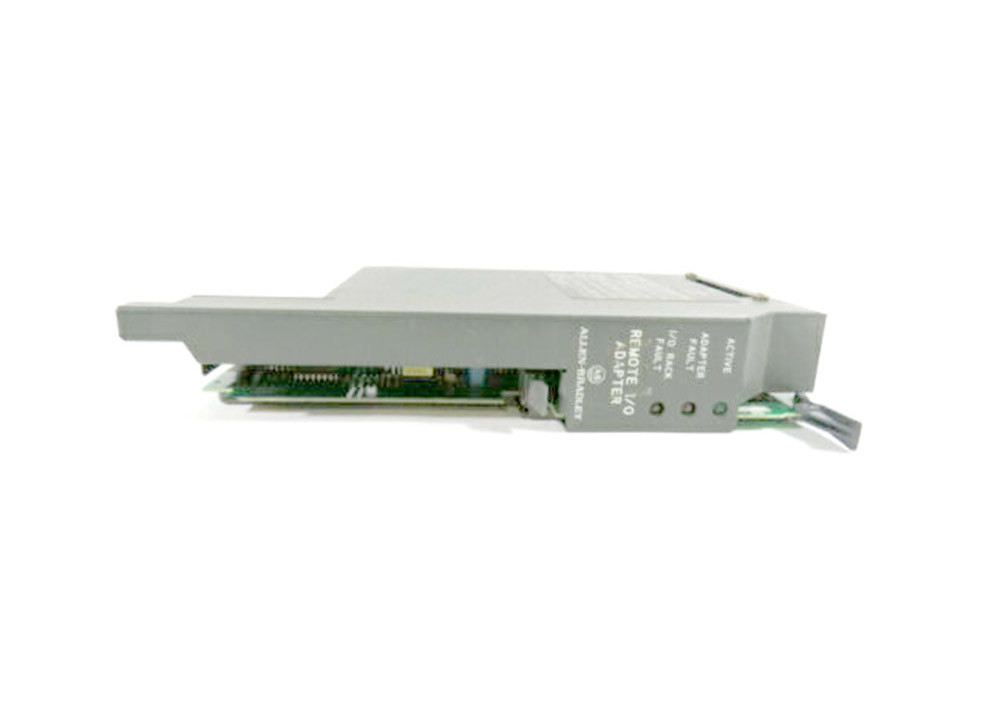

이 모듈은 ACTIVE, ADAPTER FAULT, I/O RACK FAULT와 같은 상태 표시기가 있습니다.어댑터 고장이 발생하면, 레드 램프가 램프 램프 램프 램프 램프 램프 램프 램프
이 모듈은 I/O 스캐너에서 데이터를 연속적으로 수신/보냅니다. 입력 모듈에서 데이터를 동시에 읽고/쓰고, 출력 모듈에서 데이터를 동시에 읽고/쓰고 있습니다.이 모듈과 함께 사용되는 구성 소프트웨어는 RSLinx 및 RSLogix 5 프로그래밍 소프트웨어입니다..
