알렌-브래들리 1746-IB32, 24VDC 침몰하는 입력 모듈, SLC 500 입력 모듈
상세 제품 설명
| 브랜드: |
AB |
모델: |
1746-IB32 |
| 시리즈: |
SLC 500 |
모듈 타입: |
디지털 DC 입력 모듈 |
| 입력의 번호: |
32개 입력 |
입력 전압: |
24VDC |
| 작동 전압 범위: |
15 to 30V dc at 50° C; 50°C에서 15~30V dc; 15 to 26.4V dc at 60° C. 60°C에서 15~ |
전압 범위: |
15-30볼트 DC 싱크 |
| 강조하다: |
PLC는 계신기 출구 모듈을 분리했습니다, 48VDC 디지털 I 오우 모듈, PLC 정논리 출력 모듈 |
AB 1746-IB32, 24VDC 침몰 입력 모듈, SLC 500 입력 모듈
1746-IB32에 대한 기술 사양
| 제조업자 |
로크웰 자동화 |
| 모듈 유형 |
디지털 DC 입력 모듈 |
| 시리즈 |
SLC 500 |
| 부품 번호/카탈로그 번호 |
1746-IB32 |
| 브랜드 |
AB |
| 입력물 수 |
32개의 입력 |
| 입력 전압 |
24VDC |
| 작동 전압 범위 |
50°C에서 15~30V DC; 60°C에서 15~26.4V DC |
| 입력 지연 시간, 켜고 끄는 |
3ms |
| 채널별 전력 분산 |
0.20와트 |
| 전력 분산, 모듈당 |
6.65 와트 |
| 24 볼트 배후 전류 |
0mA |
| 5 볼트 배후 전류 |
0.05 A |
| 프로그래밍 소프트웨어 |
RSLogix 500 |
| 전압 범위 |
15-30 볼트 DC 싱크 |
| 입력물 |
32 |
| 백플레인 전류 (5 볼트 DC) |
103 밀리암프 |
| 신호 지연 |
3 밀리초 |
| 전류가 정지되지 않은 상태 |
1 밀리암퍼 |
| 신청서 |
일반용 DC 입력 |
| I/O 연결 |
1746-HT 및 1746-HCA |
| 단계 반응 |
100 밀리초가 들어서고 2.5 밀리초가 빠져 |
| 충격 등급 |
30g |
약 1746-IB32

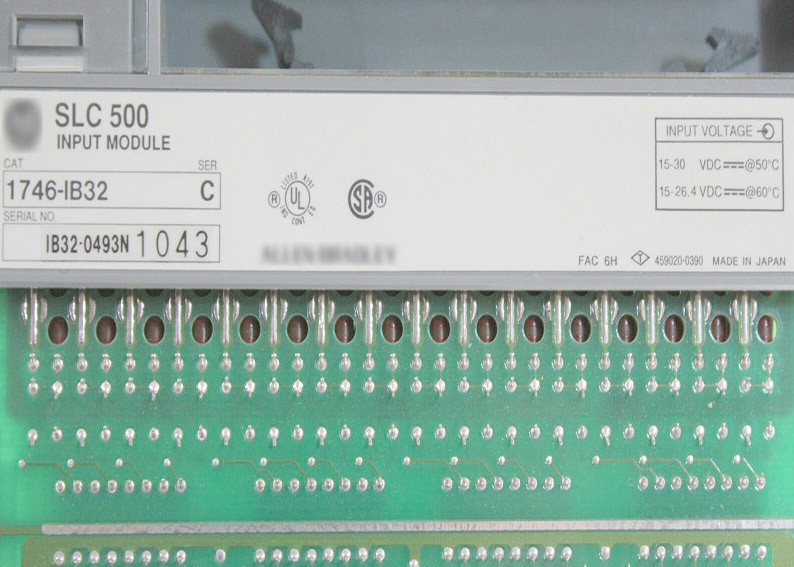

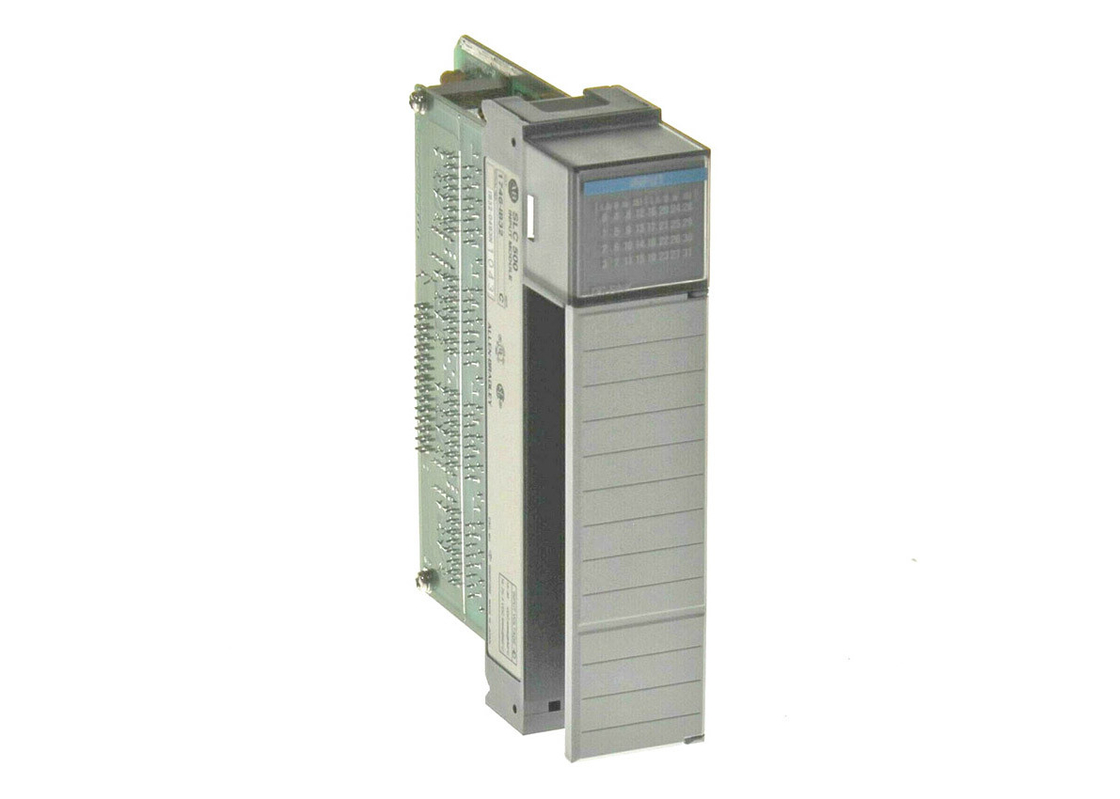

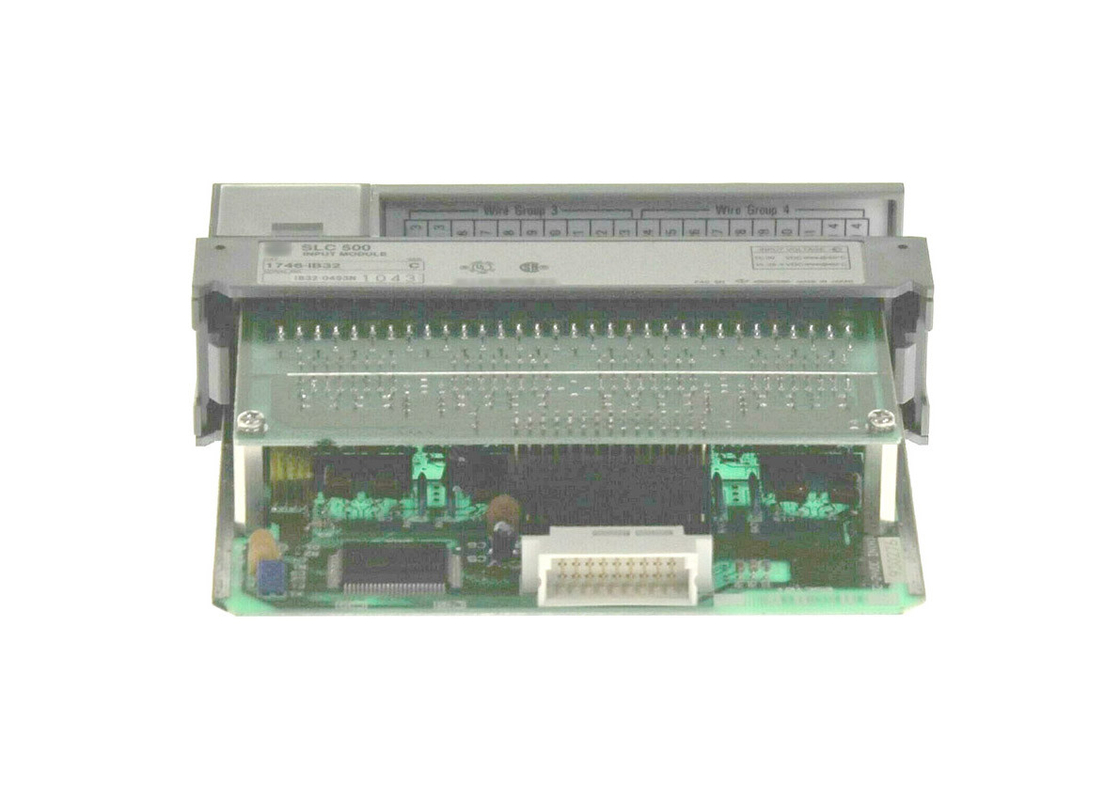

AB 1746-IB32는 SLC 500 디스크리트 입력 모듈입니다. 이 모듈은 24VDC의 명소 전압과 15-30V DC @ 50 ° C (122 ° F) 또는 15-26.4V DC @ 60 ° C (140 ° F) 의 전압 범위에서 작동합니다.이 모듈은 일반적으로 스위치와 같은 전기 장치의 인터페이스를 위해 사용됩니다., 센서, 보조 접촉 및 기타 바이너리 또는 ON/OFF 장치. 최대 32개의 입력 신호가 이 모듈에 내장된 32개의 입력 모듈 채널을 통해 연결될 수 있습니다.
1746-IB32는 RSLogix 500 프로그래밍 소프트웨어를 사용하여 구성된 단일 슬롯 모듈입니다. 모든 SLC 500 프로세서와 사용에 적합합니다.이상적으로 SLC 500 모듈 스타일 하드웨어와그것은 제어기 또는 확장 I / O 랙 또는 SLC 500 통신 어댑터에 따라 원격 I / O 차체에 로컬 설치를 지원합니다.그것은 직접 SLC 500 컨트롤러를 위해 예약된 슬롯 1을 제외하고 1746 체스의 사용 가능한 슬롯에 설치.
1746-IB32는 최대 오프 스테이트 입력 전압 5VDC, 명목 입력 전류 5.1 mA @ 24V DC, 최대 오프 스테이트 입력 전류 1와 5VDC에서 50 mA의 백플레인 전류를 사용합니다.5mA, 신호가 ON에서 OFF 및 OFF에서 ON로 전환하는 경우 전형적인 신호 지연이 8ms입니다..

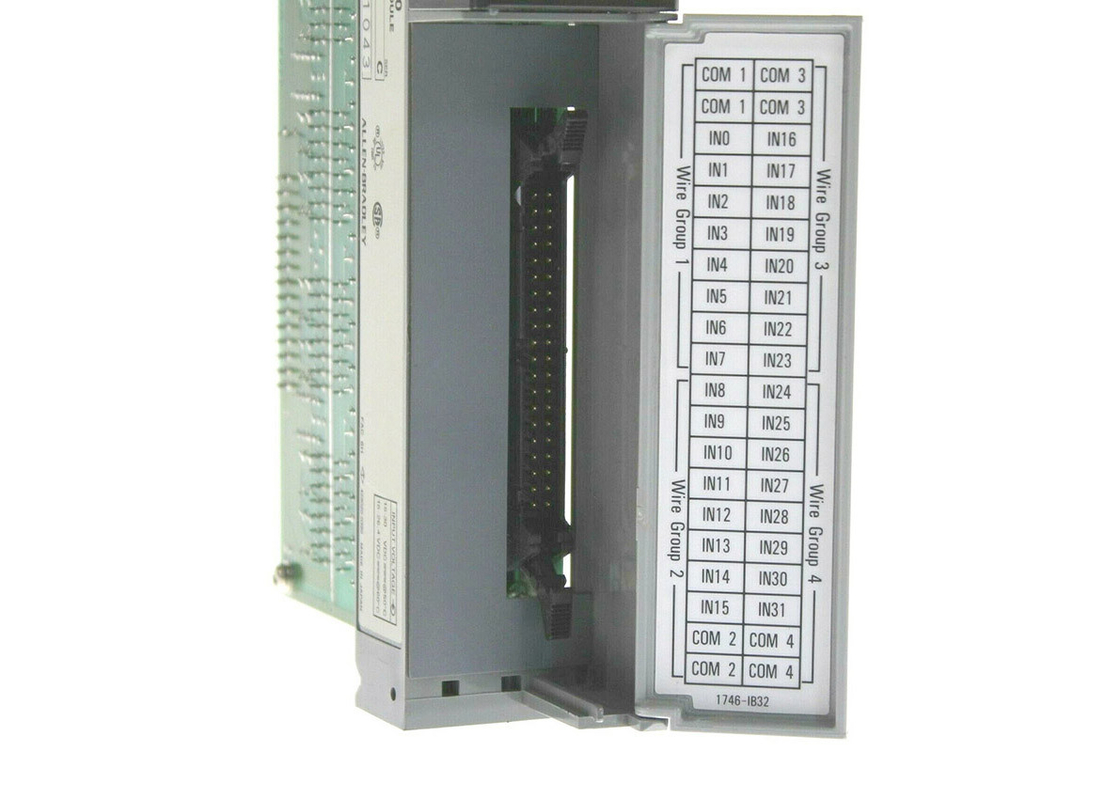

모듈을 설치할 때, 이 모듈이 전력 아래에서 제거 및 삽입 (Removal and Insertion Under Power, RIUP) 을 지원하지 않기 때문에, 차시에서 전력이 제거되도록 한다.그것은 RTB 같은 유형의 다른 모듈에 삽입을 허용 하는 RTB와 함께 모듈에 원격 배선뿐만 아니라 간소화된 유지보수를 허용하는 제거 가능한 터미널 블록과 함께 제공됩니다.
1746-IB32는 1500 볼트 AC에서 테스트 된 배그 플레인과 I / O 사이에 60 초 동안 배그 플레인과 격리되어 1500 볼트 AC 다이 일렉트릭 저항을 제공합니다.ON 상태에서 회로 전체의 최소 전압은 15입니다.0 볼트 DC 및 오프 상태에서 최대 전압 하락은 5.0 볼트 DC이며 최대 누출 전류는 1.5 mA입니다.1746-IB32 모듈은 ON 및 OFF 모드에서 입력에 걸쳐 최대 3ms의 신호 지연 시간을 가지고 있으며 전체 명소 입력 전류는 5.1 mA 24 볼트 DC 명소 전압에서. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
