제품 상세 정보:
결제 및 배송 조건:
|
브랜드: | GE 파눅 | 모델: | IC660TBD023 |
---|---|---|---|
시리즈: | 천재 입출력 | 제품 설명: | 단자판 |
종류: | 박스형 | 전압 정격: | 24 볼트 DC |
작동 온도: | 0 내지 60 도 섭씨 | 저장 온도: | -40~100℃ |
강조하다: | 5V DC 디지털 I 오우 모듈,PLC는 계신기 출구 모듈을 분리했습니다,PCM 고체 상태 마이크로컴퓨터 모듈 |
IC660TBD023 블록은 16개의 분리된 I/O 회로로 구성된 터미널 블록이다. 18~30 볼트 DC 범위의 등급 전압으로 설계되었다.그것은 GE Fanuc가 제조 한 산업 자동화 단말 블록이며 IC660 제품 라인의 일부입니다.터미널 집합은 과도한 온도, 트리스테이트 입력에서 열린 전선, 과부하 상황 및 부하 상황을 감지 할 수있는 진단 기능으로 구축되었습니다.집합은 오픈 아키텍처로 설계되었습니다.IC660TBD023 단말 블록의 16 회로 는 고립되어 있으며 자체 LED 표시기가 있습니다. 16 회로 각각에 2 Amp의 정량 전류를 사용하면 단말 블록은 68.8 와트 에너지로 열과 1500 볼트에서 차단 단열을 블록을 가지고.
평형 상태에서, IC660TBD023 단말 블록은 회로 당 2 Amps의 출력 전류를 가지고 있습니다. 최대 출력 전류는 10 밀리 초 동안 10 Amps입니다.출력 상태가 없는 누출 전류는 1 밀리 앰프입니다.. 섭씨 34도에서 단말기의 블록 출력 전류는 15 Amps입니다. IC660TBD023 단말기 블록의 최소 권장 부하는 부하 조건 없이 50 Amps입니다.터미널의 켜기 출력 시간은 1 밀리 초입니다.설치 부위는 더럽고 먼지 및 오염 물질이 없어야 합니다. EMC 소음이 터미널의 성능을 저하시키는 것으로 알려져 있습니다.터미널 설치 동안 충분한 공백을 유지해야합니다.작동용 온도는 응축하지 않는 습도와 0 ~ 60 °C 사이를 유지해야합니다.

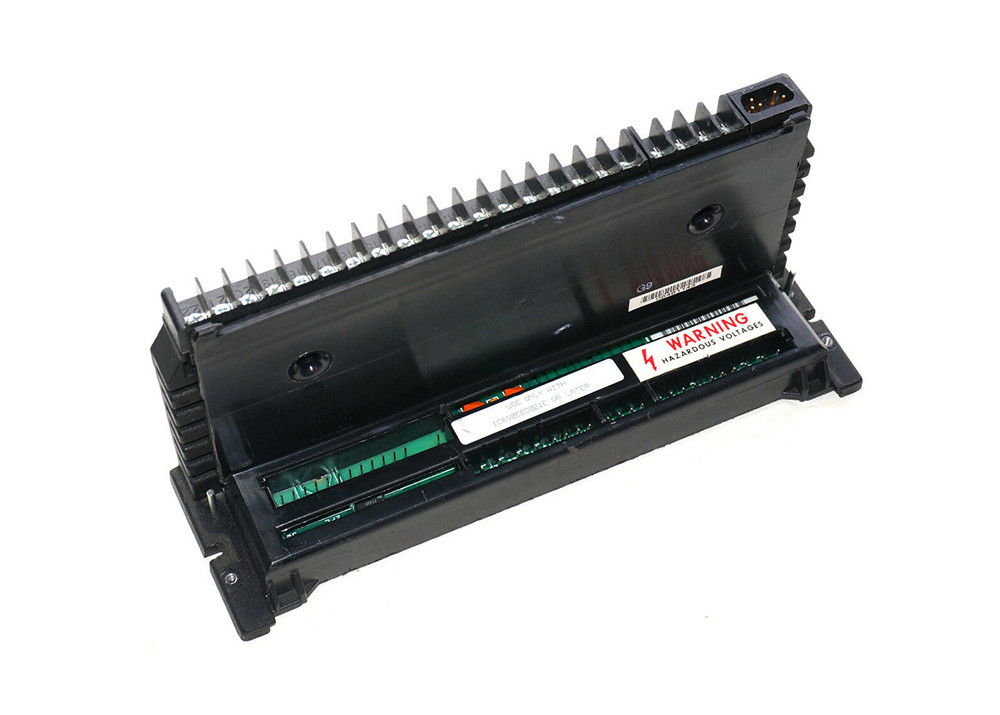

IC660TBD023 터미널 어셈블리는 Genius I/O 시리즈에서 GE Fanuc가 만든 내구적이고 안전한 터미널 어셈블리이다.그것은 Genius I/O 제어 시스템에서 I/O 블록과 필드 모듈 사이의 배선 인터페이스로 작용합니다.이 터미널 블록은 호환성 있는 I/O 블록과 전자 집합체 사이에 위치합니다.IC660TBD023 터미널 어셈블리는 작동 중에 발생하는 진동에 저항 할 수 있도록 블록에 나사질 수 있습니다.그것은 필드 배선을 확장하기 위해 추가 배선 단말기를 제공합니다. 그것은 또한 공간을 절약하는 디자인으로 패널에서 더 많은 공간과 유연성을 얻는 사용자에게 도움이됩니다.

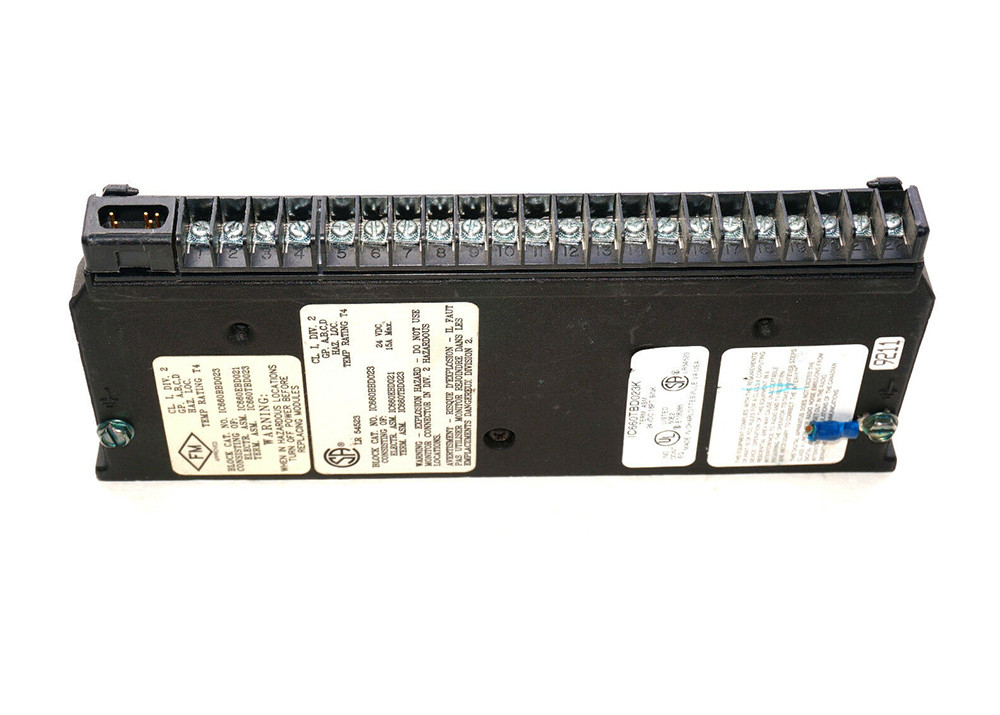

IC660TBD023 터미널 어셈블리는 박스 스타일의 디자인을 가지고 있습니다. 표준 나사 및 클램프 유형의 터미널은 필립스 또는 평면 스크루드라이버로 조정 할 수 있습니다.터미널은 1 AWG # 12 와이어 또는 2 AWG # 14 와이어를 받아 들일 수 있습니다사용자들은 DC 전원 소스를 터미널 어셈블리의 터미널 5에서 22까지 연결할 수 있습니다. IC660TBD023 터미널 어셈블리의 대략적인 무게는 2 파운드입니다.그것은 I/O 모듈의 모든 필드 배선을 호스팅하는 별도의 터미널 어셈블리입니다I/O 블록은 BSM 모듈을 회로 1에 부하로 연결하여 BSM 컨트롤러로 구성 할 수 있습니다.BSM 모듈의 스피그테일 케이블은 터미널 6에 연결되어야 하고 다른 케이블은 DC +에 연결되어야 합니다.. 전기 충격 및 손상을 피하기 위해 연결 핀을 만지지 않도록하십시오. 이 모듈형 및 컴팩트 단말기 조립은 I / O 가이브를 쉽고 안전하게 설계되었습니다.
브랜드 | GE Fanuc |
시리즈 | 천재 I-O |
부문 번호 | IC660TBD023 |
블록 타입 | 16 회로 분리 입력 및 출력 |
가등전압 | 24 볼트 DC |
작동 전압 | 18~30볼트 DC |
리플 | 최대 10% |
전원 공급 중단 시간 | 10 밀리 초 (DC) |
필요한 DC 전력 | 150 밀리 앰프 전형 / 최대 300 밀리 앰프 |
열 분산 (최대) | 68.8와트 16 출력 2APS로 |
블록에서 블록 격리 | 1분 동안 1500 볼트 |
차원 (HxWxD) | 224 x 88 x 100 밀리미터 (8.8 x 3.5 x 3.9 인치) |
무게 | 1.8 킬로그램 (4 파운드) |
작동 온도 | 0∼60도 (32∼140도 파렌하이트) |
저장 온도 | -40도에서 100도 (-40도에서 212도) |
