제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC660BBA104 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 제품 종류: | I/O 블록 |
| I/O 점수: | 6 | 입력 횟수: | 4 |
| 출력의 수: | 2 | 전압형: | 교류 & 직류 |
| 명소 전압 등급: | 115볼트 AC, 125볼트 DC | 보증: | 1년 |
| 강조하다: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |
||

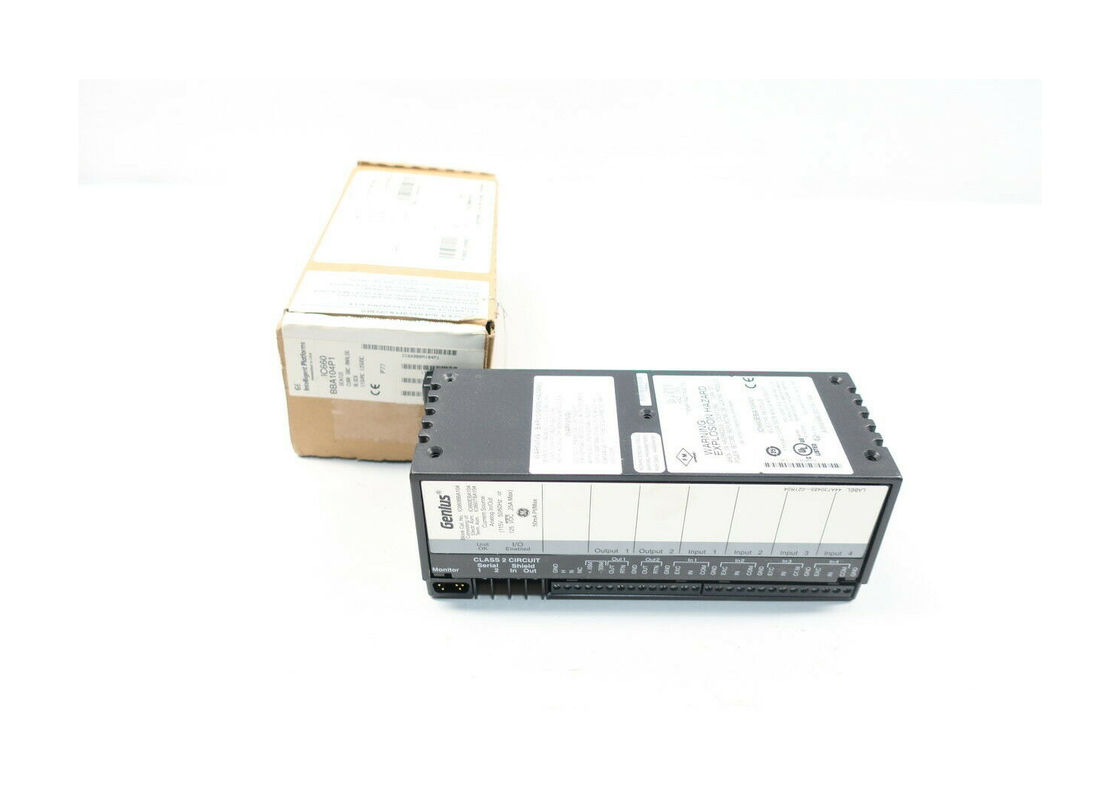

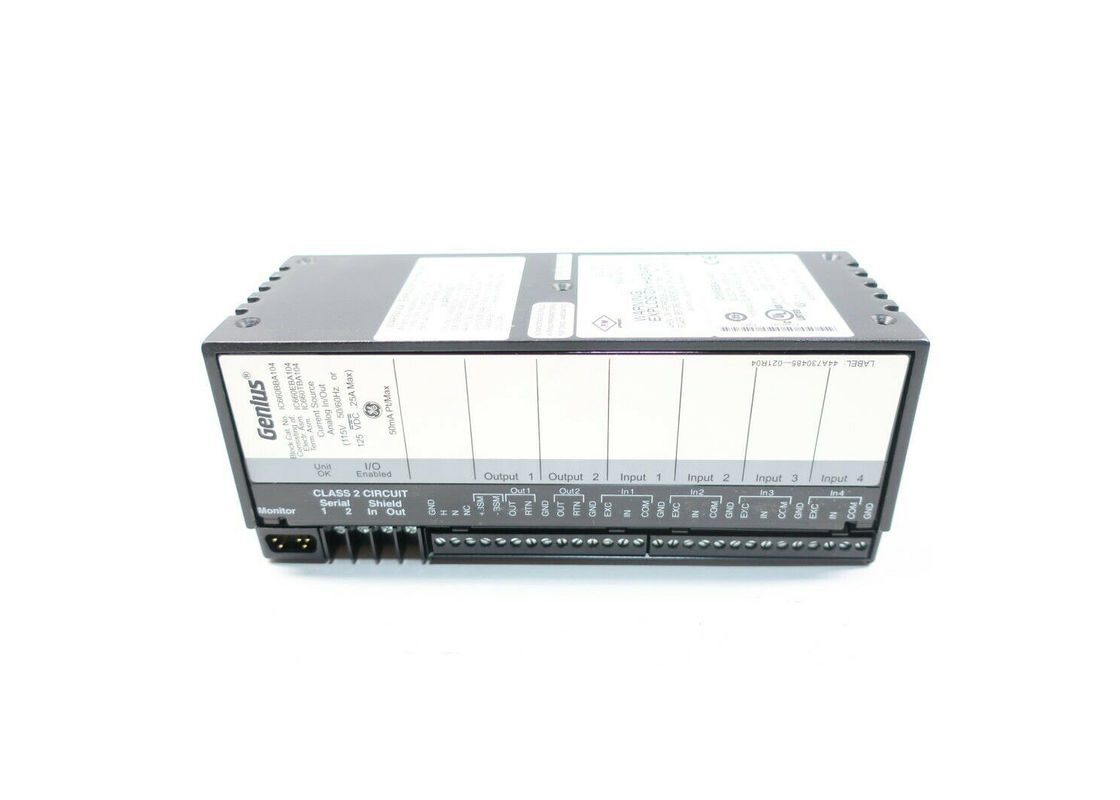

IC660BBA104는 GE Fanuc 시리즈 90-30 PLC의 Genius 아날로그 I/O 블록이다. 아날로그 믹스 모듈 그룹에 속하며 115 VAC 또는 125 VDC로 구동될 수 있다.그것은 4 mA에서 20 mA 사이의 I / O 범위를 가진 네 가지 입력과 두 가지 출력을 가지고 있으며 시스템에 다양한 유형의 진단 기능을 제공합니다.회로는 고립되어 있고 입력 정확도는 0.1% 정도입니다.
전력은 블록과 모든 회로에 단일 입력에서 공급되므로 신호를 처리하는 데 외부 전원이 필요하지 않습니다. 신호가 블록에 들어가면회로들은 공학 단위로 변환하기 위해 선형 스케일링을 적용합니다.각 스캔을 통해 8바이트의 엔지니어링 데이터가 전송됩니다. 출력 데이터는 4바이트로 전송됩니다.블록은 버스 스위칭 모듈 (IC660BSM21) 에 연결되는 출력을 제공하며 Genius 버스 컨트롤러와 호환됩니다., PCIM 및 QBIM 모듈. IC660BBA104 Genius 아날로그 I/O 블록을 구성하려면 휴대용 모니터 버전 3.7 이상이 필요합니다. 프로그래밍 소프트웨어는 Logicmaster 6 버전 4.02 이상입니다.블록과 호환되는 CPU는 rev입니다. 105 또는 그 이상 6 시리즈 PLCs 및 3.0 또는 그 이상 5 시리즈 PLCs.
블록은 입력 경보를 감지, 마지막 출력 상태 또는 기본 상태를 유지 및 출력 피드백을 수신하도록 구성 할 수 있습니다. 신호를 값으로 변환하는 시간은 최대 400ms에 달할 수 있습니다.그리고 블록은 CPU 리던스가 있는 경우 작동 할 수 있습니다진단 검사는 입력 개방 전선의 탐지, 각 입력 개별적으로 입력 높은 및 낮은 알람, 범위 이상 및 범위 이하 신호의 I / O 탐지 및 출력 피드백의 오류를 포함합니다.IC660BBA104 Genius 아날로그 I/O 블록은 32개의 터미널을 가지고 있습니다.. 전원 소스는 터미널 5 및 6에 연결됩니다. I / O 케이블은 17에서 32까지의 자율 전력 입력 장치에 연결됩니다. 출력 장치는 터미널 11-12 및 14-15에 연결됩니다.회로 손상을 방지하기 위해 10 오흐m 저항이 필요합니다.버스 전환 모듈은 9-10 터미널에 연결됩니다.
| 정량 전압: | 115 VAC/ 125 VDC |
| # 포인트: | 4 입력 / 2 출력 |
| 입력 범위: | 4mA ~ 20mA |
| 출력 범위: | 4mA ~ 20mA |
| 작동 전압: | 93-132 VAC / 105-145 VDC |
| 공통점당 점수: | 4개의 입력과 2개의 출력으로 구성된 그룹 |
|
블록 타입: 카탈로그 번호: 115 VAC / 125VDCC류 출처 아날로그 블록 터미널 어셈블리전자만 어셈블리전자만 24 / 48VDCC류 출처 아날로그 블록 터미널 어셈블리전자만 어셈블리전자만 |
4개의 입력 / 2개의 출력 회로 IC660BBA104IC660TBA104 IC660EBA104 IC660BBA024 IC660TBA024 |
|
크기(높이 x 너비 x 깊이) 무게: LED (I/O 블록): 열 분산: BSM통제: |
8.83 ′′ (22.44cm) x 3.50 ′′ (8.89cm) x 3.94 ′′ (10.00cm) 4파운드 (1.8kg) 유닛OK,I/O가 12와트 최대 스위치 하나 24 / 48 VDC BSM (IC660BSM021) |
| 블록에서 블록 격리 그룹에서 그룹 격리: | 1500V 1분 300V rms |
|
115VAC/125 VDC 블록 전력:전원 공급전압 최대 전류 주파수 / 파동 전원 공급 중단 시간 |
115 VAC 125 VDC V VDC 250mA 140mA 47~63 Hz 10% 최대 물결 1 사이클 10mS 미니 |
|
24/48 VDC 블록 전력:전원 공급 전압 최대 전류 리플 전원 공급 중단 시간 |
18~56 VDC 600mA 최대 10% 10mS 분 |
|
입력 신호 특성:입력 정확성 (25C) 입력 해상도 입력 변환 시간 범위 범위를 초과 용량 입력 진단 채널에서 채널 격리 열 유동 (25 C부터) |
0전체 스케일 1의 0.1%■A 16.6mS ~ 400mS (사용자 선택) 4mA ~ 20mA 0mA ~ 25mA 저역량 범위를 넘어서 높은 알람 낮은 알람 오픈 300볼트 전선 RMS 70PPM C도당 전형적인 |
| 입력 impedance: | 100오름$5% |
| 정상 모드 거부: | 50~60 Hz에서 45 dB |
|
입력 흥분 특성: 오픈 회로 전압 단축 회로 현재 루프 임페던스 |
24 VDC
1000 오름 최대 (0mA) 에 20mA) 800 오름 최대 20mA 에 25mA) |
|
출력 신호 특성:출력 정확도 25 C 출력 해상도 출력 업데이트 주파수 범주 범주 이상 용량 출력 진단:부하: 열 유동(25C부터): |
0전체 규모의 15% 6■A 6mS ~ 8mS 전형적인 4mA ~ 20mA 0mA ~ 24mA 범위를 초과, 범위를 초과, 피드백 오류 0오엄에서 850오엄 35ppm/도C 전형적 |
|
환경:작동 온도 저장 온도 습도 진동 |
0C ~ +60C (+32F ~ +140F) 40°C ~ +100°C (40°F ~ +212°F) 5%~95% (비연결) 5 10 Hz 0.2 (5.08mm) 이동, 1G에서 10 200 Hz |
