| 브랜드: | GE 파눅 | 모델: | IC697HSC700 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 제품 종류: | 고속 카운터 |
| 처리 속도: | 200 킬로 헤르츠 | 입력 전압: | 5 Ｖ dc |
| 입력전압 범위: | 10-30V DC | 출력 전압: | 30V DC |
| 입출력 타입: | 긍정적인 논리 | 보증: | 1년 |
| 강조하다: | ESCPP 정논리 출력 모듈,24VDC 정논리 출력 모듈,RS485 디지털 I 오우 모듈 |
||

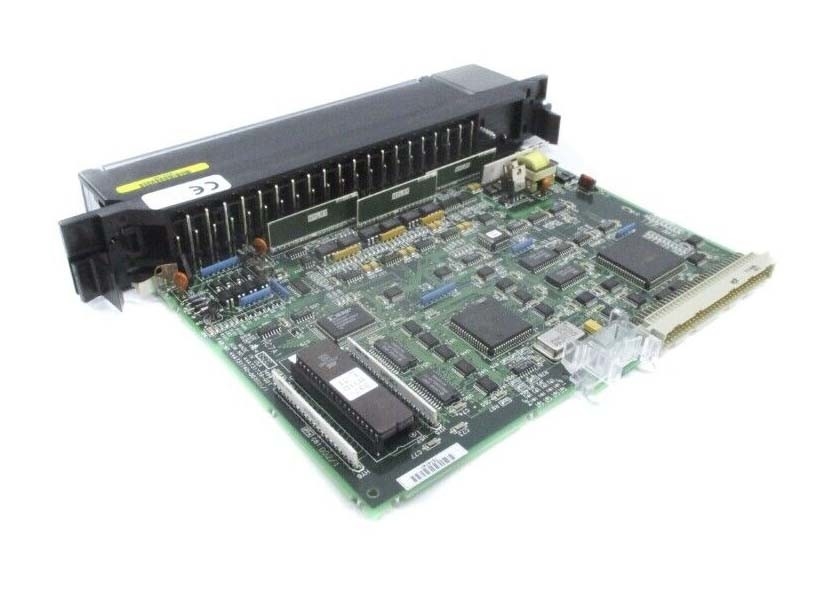

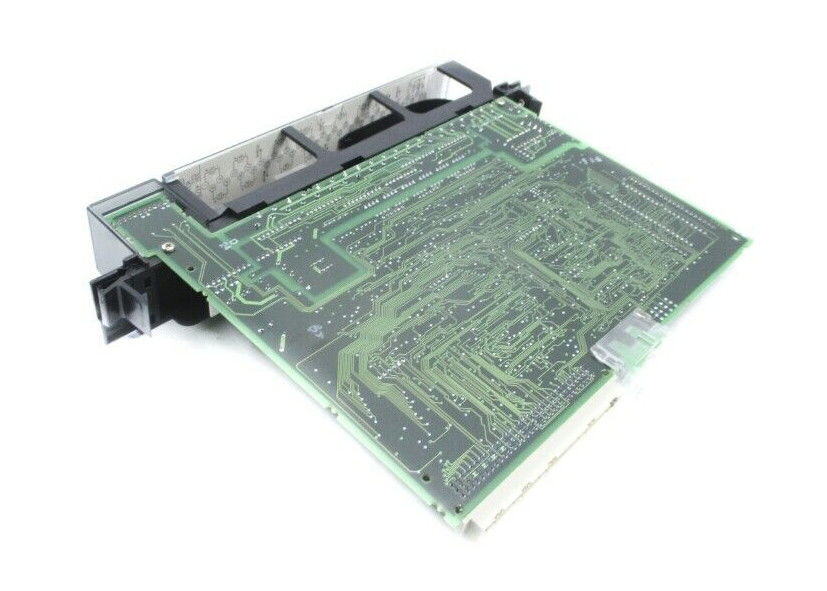

IC697HSC700는 GE Fanuc가 만든 90-70 시리즈를 위해 설계된 고속 카운터 (HSC) 모듈이다. 고속 카운터 모듈의 특징은 단일 슬롯, 다섯 가지 선택 가능한 카운터 유형,12개의 단일 끝 또는 차분 입력, TTL, 비 TTL, 그리고 자기 피커프 입력 임계, 그리고 상태를 나타내는 LED를 가진 네 개의 긍정적 논리 출력. 이 모듈은 또한 외부 오시레이터와 내장된 +5 VDC 출력을 가지고 있습니다.구성은 이더넷 TCP/IP 또는 SNP 포트를 통해 MS-DOS 또는 윈도우를 통해 완료됩니다구성 기능은 이미 호환되는 PC가 될 수 있는 프로그래밍 장치에 설치되어 있습니다.
IC697HSC700 모듈은 빠른 펄스 신호를 직접 처리합니다.PLC CPU에 통신을 요구하지 않고 출력 제어모듈은 터빈 흐름계, 계측기 검증, 속도 측정, 재료 취급,그리고 운동/과정 제어.
IC697HSC700 모듈의 고속 카운터 유형에는 A, B, C, D 및 E 구성이 포함됩니다. 카운터는 모두 12 개의 입력, 4 개의 출력 (예정) 및 PLC 사다리 중단 기능 (선택) 을 가지고 있습니다.A-D 타입의 계산 속도는 고주파 필터와 최대 200 KHz, 저주파 필터와 최대 30 Hz입니다.. 각 카운터에 대한 카운트, 카운트 비활성화 및 사전 충전 입력값은 고주파 필터 (2.5 마이크로초) 또는 저주파 필터 (12.5 밀리초) 를 위해 구성 할 수 있습니다.
E형의 경우, 낮은 주파수 필터 (12,5 밀리초) 를 사용하는 최대 셀 속도는 30 Hz이며, 고주파수 필터 (2,5μs) 를 사용하는 경우최대는 위/하위 모드에서 200KHz, A Quad B 모드에서 800KHz입니다.. 각 카운터에 대한 카운트, 카운트 비활성화 및 사전 충전 입력값은 필터 중 하나를 사용할 수 있지만, 스트로브 및 스트로브 비활성화 입력값은 고주파 필터만을 사용합니다.타입 운영 기능에 대한 자세한 내용은 사용자 설명서를 참조하십시오..
| 모듈 타입: | 고속 카운터 |
| 처리 속도: | 200KHz |
| 입력 전압 범위: | 5VDC 또는 10~30VDC |
| 출력 전압 범위: | 30VDC |
| 입력/출력 타입: | 긍정적 인 논리 |
| 전력 소비: | 500mA @ 5VDC |
| 일반: | |
| 모듈운동 전압 | 5 VDC (백플레인에서) |
| 모듈CurrentDrain | 1A + (10 mA x ON 출력 수) + (1.6 x 인코더 전류) |
|
최대 카운트율 A - D 타입, E 타입 위/하위 모드 |
200KHz |
| A Quad B 모드에서 E 타입 | 800KHz |
| 출력 포인트 | 사용자 공급 5V 또는 10 ~ 30 VDC |
| LED | MODULE OK 및 O1 - O4 (출력 회로 상태) |
| 입력 및 출력 격리 피크 (1초) |
1500볼트 |
| 안정 상태 | 30V AC / DC |
|
입력물 전압 범위 TTL 비-TTL 마그네틱픽업 (I1 ~ I4만) 입력값 (I1 ~ I12) V에V켜 인코더 전력
입력 필터 IN1에서 IN8까지의 지연 IN9에서 IN12 입력 임페던스 입력 히스테레시 입력 케이블 |
5 VDC |
| 10~30 VDC | |
| 400mV | |
| TTL 비-TTL 마그네틱픽업 | |
| 1.4V 8.0V 400 mV | |
| 0.8V 5.0V 200 mV | |
| 5 VDC, 500 mA @40ᄋ°C (104ᄋ°F), 300mA @60ᄋ°C | |
| (140ᄋ°F) | |
| 10ms 또는 2ms■sselectable | |
| 2■s | |
| 6000오름 | |
| 250mV 전형적인 | |
| 보호 케이블 추천 | |
| 최대 길이: 30미터 (100피트) | |
| 출력 | |
| 출력 타입 | 포지티브 로직, 광학적으로 격리 |
| 최대 공급전압 | 30.0 VDC |
| 최대 출력 전류 60ᄋ°C (140ᄋ°F) | 110~30 VDC 전원을 사용하는 각 출력 A |
| 출력 5VDC 공급을 사용하는 전류 | 20mA 전형 |
| 인덕티브 로드 클램프 전압 | 8.0V 전형적 |
| 오프 상태 누출 전류 | 10■각 출력 A |
