브랜드: | GE 파눅 | 모델: | IC697CPX772 |
---|---|---|---|
시리즈: | 시리즈 90-70 | 제품 종류: | CPU 모듈 |
호환성: | GE 화낙 90-70 플크스 | RAM: | 512 킬로바이트 |
NV RAM: | 256 킬로바이트 | 전류: | 3.1 Amps |
전압 입력: | 5 볼트 DC | 보증: | 1년 |
강조하다: | ESCPP 정논리 출력 Module,24VDC 정논리 출력 Module,RS485 디지털 I 오우 모듈 |

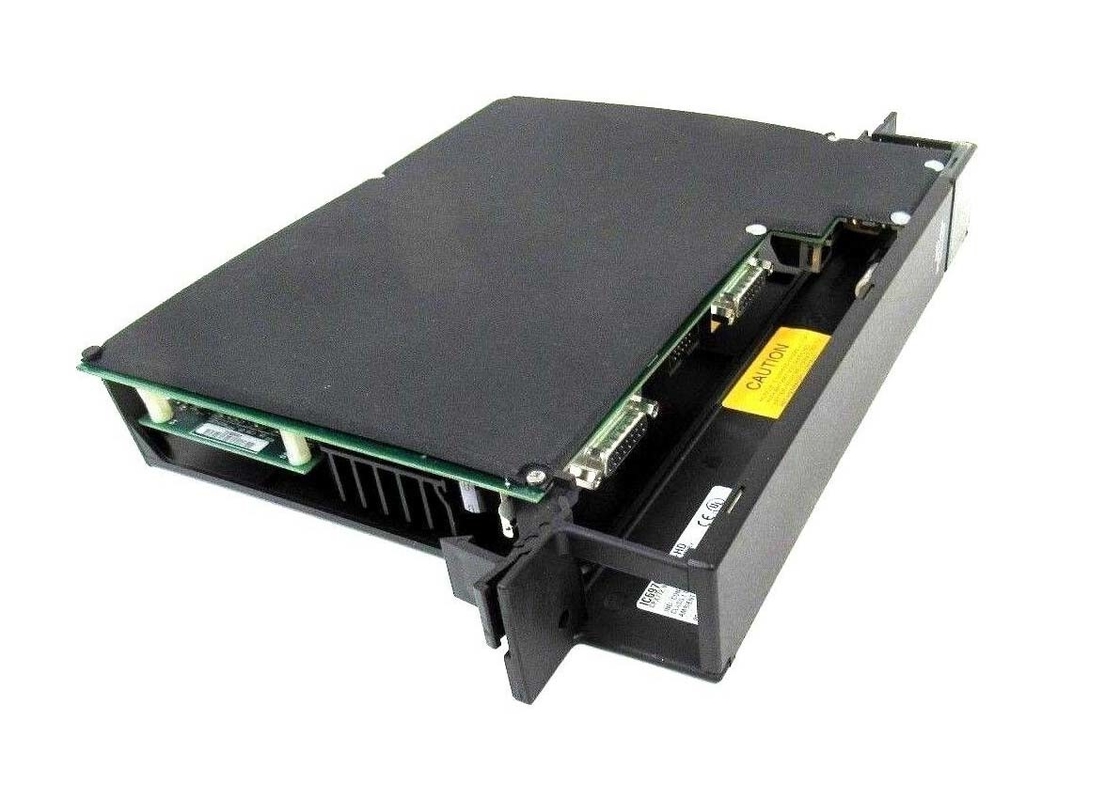

GE Fanuc IC697CPX772는 기계와 프로세스에 대한 실시간 제어 기능을 갖춘 단일 슬롯 CPU입니다. 이 모듈은 사용자 데이터를 저장하기 위해 512 KB의 내장 RAM이 제공됩니다.프로그램 포함IC697CPX772는 256 KB의 비휘발성 플래시 메모리와 사용자 데이터와 펌웨어를 저장하는 데 사용되는 운영 메모리를 가지고 있습니다.IC697CPX772 모듈의 작동 조건은 시스템으로 공기 흐름이 없는 최소 크기의 장을 포함한다.이 모듈의 작동 온도는 50도입니다.모듈은 100Watt DC/AC 공급원 또는 90Watt DC 공급원이 사용 중인 경우 격하될 수 있습니다.

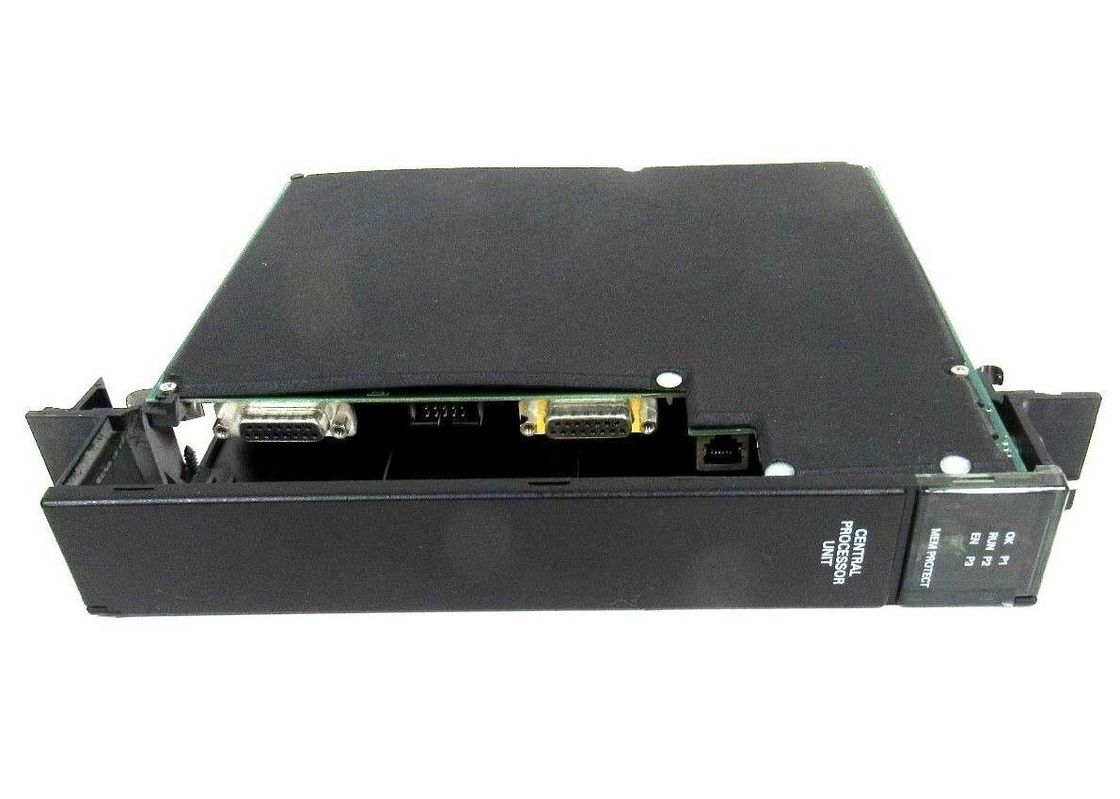

IC697CPX772는 CPU의 상태를 나타내는 앞쪽에 일곱 녹색 LED를 포함:스위치 위치, 메모리 보호, 일련 포트 활동 및 프로그램 상태3개의 위치 스위치 (RUN/STOP) 를 사용하여 동작을 제어한다. 사용자 데이터는 소프트웨어 암호를 사용하여 보호된다. 키 스위치를 사용하여 수동으로 보호한다.최종 사용자는 안전하고 올바른 작동을 위해 PLC 장비를 신중하게 설치해야합니다. 모듈은 전원을 켜고 왼쪽 상단 (OK) LED가 깜박이해야합니다. 진단이 성공적으로 완료되면,왼쪽 상단 LED는 계속 켜집니다., 그리고 두 번째 (RUN) 및 세 번째 (EN) LED는 꺼집니다. 네 번째 (아래 왼쪽) LED (MEM PROTECT) 는 키스 스위치가 OFF 위치에 있으면 꺼집니다. CPU는 이제 프로그래밍 할 준비가되었습니다.이 모듈은 구성을 위해 점퍼나 DIP 스위치를 필요로 하지 않습니다.
GE Fanuc IC697CPX772 모듈은 96 메가헤르츠 CPU 모듈이다. IC697CPX772 모듈은 사용자 메모리 512 KB를 가진 32 비트 포인트 모듈이다.모듈에는 256 KB의 비휘발성 플래시 메모리가 포함되어 있습니다.IC697CPX772 모듈은 PLC 랙에 한 슬롯을 차지합니다. 모듈에서 사용되는 마이크로 프로세서는 96 메가헤르츠로 클럭 된 80486DX4 마이크로 프로세서입니다.모듈에 통합 된 세 개의 일련 포트가 제공됩니다.3 개의 포트는 독립적이며 모듈 앞쪽에 있는 커넥터에서 액세스 할 수 있습니다. 시리즈 포트는 시리즈 장치 및 시리즈 프로그래밍 터미널과 인터페이스를 위해 사용할 수 있습니다.포트 1은 RS-232 일련 통신 프로토콜을 지원하고 6 핀 RJ-11 커넥터를 가지고 있습니다.포트 2는 RS-485 일련 통신 프로토콜을 지원하고 15핀 여성 D 커넥터를 가지고 있습니다.
IC697CPX772 CPU 모듈의 포트 3는 또한 RS-485 프로토콜을 지원합니다. 차이점은 포트 2가 광 결합기 격리되어있는 반면 포트 3는 격리되지 않는다는 것입니다.IC697CPX772 모듈은 현재 소비량 3.1 Amps. 모듈에 필요한 입력 전압은 5 볼트 DC입니다. 모듈의 작동 온도 범위는 32에서 140도 파렌헤이트입니다.다음 3 가지 다른 유형의 래크 팬 조립기는 IC697CPX772 모듈과 함께 사용할 수 있습니다.: 120 볼트 AC 전력 조립 장치, 240 볼트 AC 전력 조립 장치, 24 볼트 DC 전력 조립 장치. IC697CPX772 모듈은 부동 소수점 수학, 2000 입출력 및 8000 아날로그 I / O를 지원합니다..모듈은 DOS 또는 Windows 기반 시스템에서 실행되는 소프트웨어에 의해 프로그래밍됩니다. 프로그래밍 컴퓨터는 일련 연결 또는 이더넷 연결을 통해 CPU 모듈에 연결할 수 있습니다.
모듈 타입: | 중앙 처리 장치 |
슬롯의 수: | 1 (일체 슬롯) |
전류 필요: | 3.1 암퍼 |
점수 수: | 2K 입력과 출력 (어떤 혼합물) |
일련 포트: | 3개 (RS-232 및 RS-485) |
지원: | IC660/IC661 I/O 및 IC697 I/O |
배터리: 유효기간 배터리: 메모리 저장 |
5 20세oC (68)o F) 6 적용되지 않은 수개월 힘. |
5V 버스에서 필요한 전류 | 3.1 명소 암페어 |
작동 온도 | 0~60oC (32)oF ~ 140oF) |
낮 시간 시계 정확성 지난 시간 시계의 정확성 (내용 시계) |
" 3하루에 5초 최대 " 0.01% 최대 |
일련 포트 포트 1: RS-232 호환 포트 2: RS-485 호환 (오프토커플러 격리) 포트 3: RS-485 호환 ( 격리되지 않습니다) |
프로그램러 시리즈 첨부장치 또는 다른 시리즈 장치 지원된 프로토콜: SNP Slave만 |
VME 호환성 | VME 표준 C를 지원하도록 설계된 시스템1 |
