GE 파눅 IC697CHS782, 17개 슬롯, 설계된 후측 장착 VME 조립업체 랙

GE FANUC IC697CHS782, 17 슬롯, 후면 VME 통합기

래크 설계

제품 설명

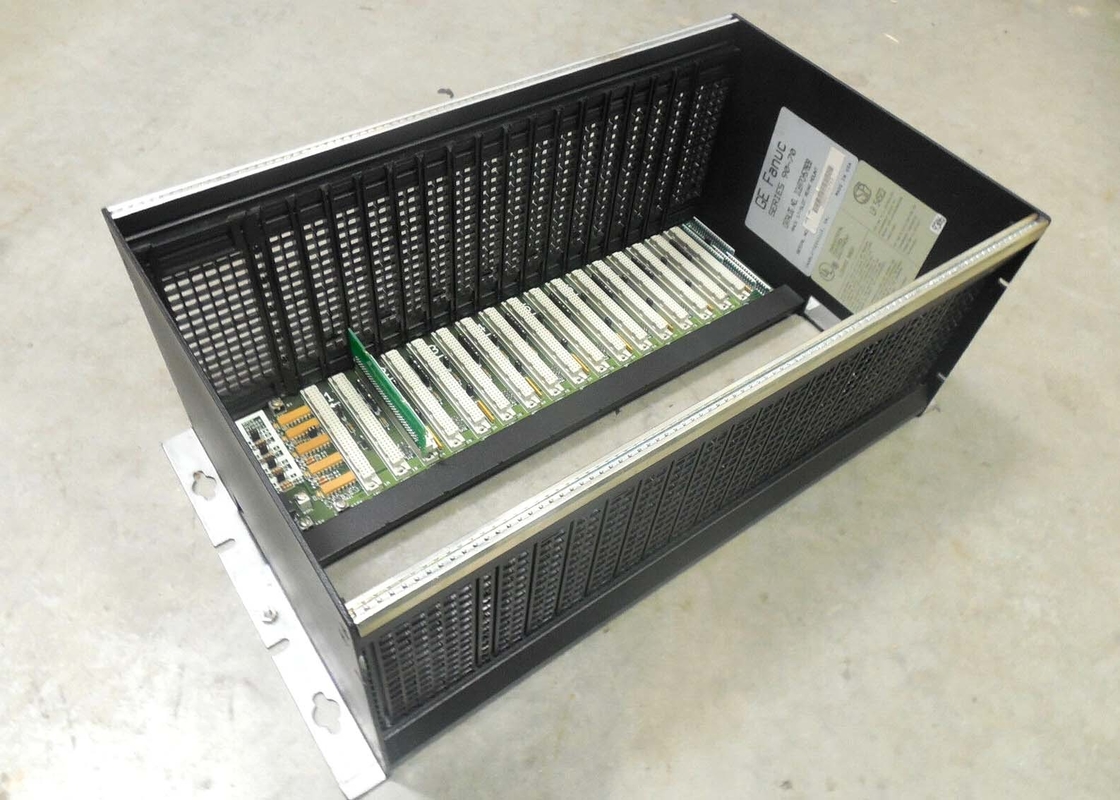

IC697CHS782는 GE Fanuc가 설계한 17 슬롯, 후부 장착 VME 통합 랙이다.래크는 IC697 프로그래밍 컨트롤러를 위해 설계되어 있으며, 과잉 애플리케이션을 제외한 모든 IC697 CPU 및 I/O 구성뿐만 아니라 타사 VME 모듈에 사용할 수 있습니다.. IC697CHS782 랙을 장착 할 때 모듈의 냉각 과정을 허용하기 위해 랙 주위에 충분한 공간이 남아야합니다. 필요한 공기 냉각을 위해 제공되는 랙 팬 조립 장치가 있습니다..

IC697CHS782 랙은 IC697 고밀도 I/O 모듈과 VME 모듈을 수용하며, 현장 장치의 연결 방법을 변경할 수 있습니다.두 가지 유형의 모듈을 설치 할 수있는 유연성을 제공하는 데 도움이되는 뒷판에 위치한 점퍼 위치가 있습니다.VME 모듈 유형은 단일 슬롯에 있으며 IC697 모듈은 두 개의 슬롯을 필요로합니다. IC697의 슬롯은 숫자, 화살표로 식별되며 1A-9A로 표시됩니다.

IC697CHS782 랙은 AC/DC 플러그를 수용하거나 외부 전원 공급 장치로 작동할 수 있도록 설계된 10 ̊ 장막에 장착된다.전원 공급 장치 어댑터 모듈은 외부 전원 공급원을 사용하는 경우 필요합니다.두 개의 래크에 대한 전력 요구 사항은 많은 응용 프로그램에서 하나의 전력 공급 장치 만 필요합니다.단일 전원 공급을 사용하는 두 래크 프로세스는 두 번째 래크가 5의 5 볼트 전력만을 필요로하는 경우 적용 될 수 있습니다..2 암페어. 주문 할 수 있는 연장 케이블을 사용하여 제공되는 상호 연결이 필요합니다.연장 케이블은 랙의 왼쪽에있는 구멍을 통해 9 핀 D 타입 커넥터에 연결, 뒷면에 위치하고 있다. 래크의 바닥에 위치한 레일은 모듈 방패의 펀딩에 사용됩니다.

IC697CHS782에 대해

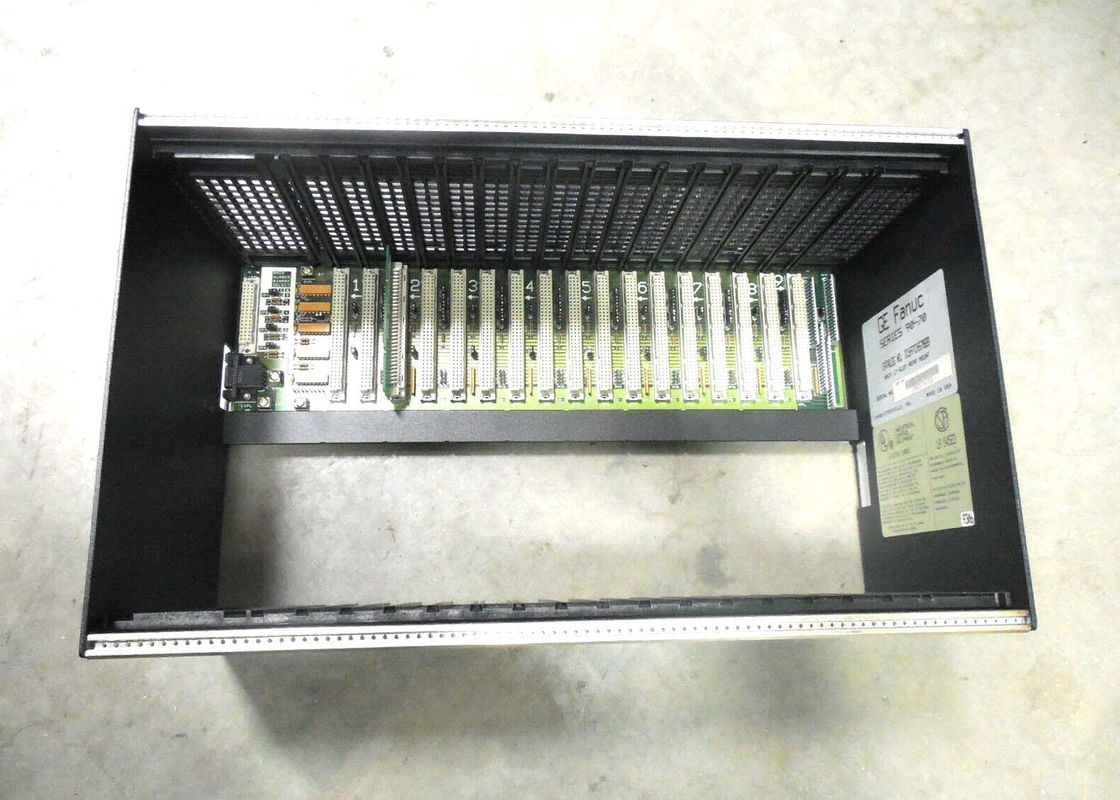

IC697CHS782 랙은 GE Fanuc가 설계한 통합 랙이다. 이 GE 시리즈 90-70 랙은 후면 전면 구성에 17개의 슬롯을 가지고 있다. 랙은 0.8인치 간격으로 모듈에 연결할 수 있다.랙은 다른 GE IC697 PLC 모듈과 통합 될 수 있습니다랙은 타사 VME 모듈과 호환되며 CPU, 다른 I/O 구성 및 다른 장치 및 응용 프로그램과 통합 될 수 있습니다.통합자는 0에 배치되는 배후 플레인 커넥터와 함께 실행.8인치 센터. 랙은 하나의 전원 단위로 여러 랙 작업을 허용 할 수 있습니다. 그것은 쉽게 높은 전류 구성을 실행 할 수있는 능력을 가지고 있습니다.IC697CHS782 랙은 고전력 모듈에 사용할 수있는 선택적 팬 조립을 지원합니다..

IC697CHS782 통합 래크의 장착은 장치 냉각을 위해 공기 흐름에 충분한 공간을 남겨야합니다. 래크와 가장 가까운 환기 출처 사이의 공기 흐름은 방해되지 않아야합니다.이 냉각 방법 은 공류 냉각 이라고 불립니다.장착 요구 사항은 응용 프로그램 및 주문 된 래크가 사용됨에 의해 생성됩니다.운영자는 랙의 설치와 교체에서 중요한 역할을 하는 장착 플랜지를 적절히 사용해야합니다. IC697CHS782 랙을 구성하려면 랙의 뒷면에 두 개의 점퍼가 필요합니다. 이러한 점퍼는 모듈 설치에 유연성을 추가합니다.VME 통합 래크는 AC / DC 플러그를 수용하고 외부 전원 공급 장치로 쉽게 작동 할 수 있습니다.. 추가 액세서리를 사용하지 않고 운영자가 I/O 포인트를 구성할 수 있는 슬롯 어드레싱을 제공합니다. IC697CHS782 랙은 쉴드 인어딩을 위해 하단 레일을 사용합니다.주변 작동 온도 범위는 지정된 장치 온도 범위와 일치해야 합니다..

기술 사양

IC697CHS782에 대한 기술 사양
