| 브랜드: | GE 파눅 | 모델: | IC697BEM713 |
|---|---|---|---|
| 시리즈: | 시리즈 90-70 | 설명: | FIP 버스 컨트롤러 |
| 적용: | FIP 또는 WorldFIP(EN50170) 필드버스 네트워크 | 동작 전압: | 5.0볼트 DC |
| 백플레인 전류: | 1.3암페어 | 입출력 능력: | 128 현장 장치 |
| 위치: | IC697 PLC VME 통합자 랙 | 보증: | 1년 |
| 강조하다: | 24v DC 부정 논리 출력 모듈,PLC 디지탈 서보 모듈,5V DC 디지털 I 오우 모듈 |
||

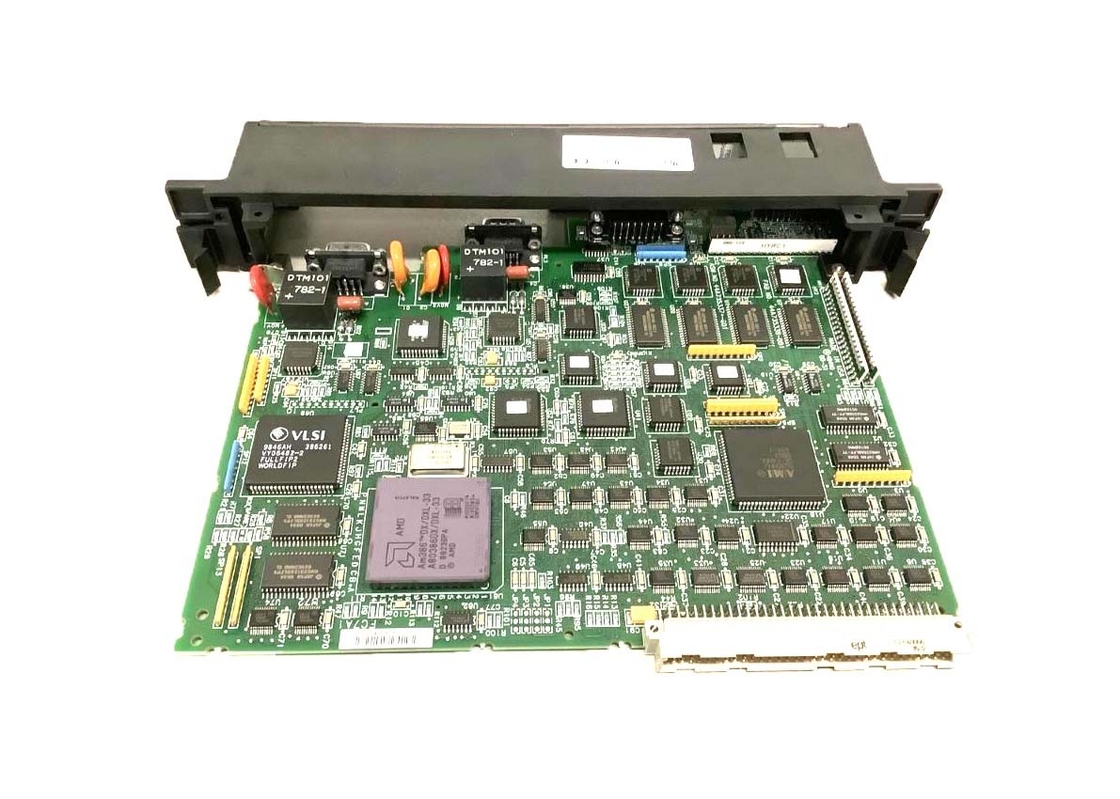

IC697BEM741은 GE Fanuc가 제조한 FIP 버스 컨트롤러 (FBC) 이다. 이 부품은 IC697 PLC가 1 Mbit FIP 또는 WorldFIP 필드 버스 네트워크에 연결할 수 있게 한다.IC693 FIP 원격 I/O 스캐너에서 FIP I/O를 스캔할 수 있습니다., FIP IC670 모듈 및 GE Fanuc 90-70 IC697BEM741과 연결된 일반 FIP 장치
IC697BEM741의 하이라이트는 표준 또는 VME 통합 랙의 단일 슬롯을 차지하는 2 채널 버스 컨트롤러를 포함합니다.FBC는 Logicmaster 90-70 또는 제어 프로그래밍 소프트웨어 구성 기능을 구성. FIP 버스에 있는 I/O 장치들은 버스 컨트롤러에 의해 동시에 스캔되며, I/O 데이터는 스캔당 한 번 CPU로 전송된다.IC697 PLC 시스템에 최대 31개의 다양한 버스 컨트롤러가 포함될 수 있습니다.이 중 4명은 FIP 버스 컨트롤러가 될 수 있습니다.
FIP 버스는 원격 I/O 모듈을 통해 버스에 연결된 IC693 I/O 래크 (FIP bus can serve remote drops) 를 사용할 수 있다. 각 원격 드롭은 원격 및 아날로그 I/O 모듈의 임의의 c로 구성될 수 있다.현장 제어 스테이션, (FIP 버스 인터페이스 유닛을 통해 버스와 연결되는 필드 컨트롤 I/O 모듈) 및 제3자 FIP 모듈에 의해 버스와 연결되는 컴퓨터를 포함한 일반 장치.FIP 버스는 주로 I/O 제어에 사용되며 원격 장치에 구성 데이터를 저장하고 오류를 보고하는 데 사용될 수 있습니다..
IC697BEM741 FIP 버스 컨트롤러는 GE Fanuc 시리즈 90-70 FIP 버스 컨트롤러 시스템의 듀얼 채널 버스 컨트롤러이다. 이 FIP 버스 컨트롤러는 GE IC697 PLC가 1개의 PLC에 연결될 수 있도록 한다.0 메가 비트 FIP 또는 WorldFIP (EN50170) 필드 버스 네트워크IC697BEM741 FIP 버스 컨트롤러는 필드 제어 I/O 모듈 (FIP 버스 인터페이스 유닛을 사용하여) 을 포함하여 최대 128개의 필드 장치를 수용할 수 있습니다.FIP 필드 버스 네트워크 인터페이스 90-70 시리즈 및 90-30 시리즈 PLC, 90-30 시리즈 I/O 래크 (FIP 원격 I/O 스캐너 모듈을 사용) 및 버스 인터페이스가 있는 범용 컴퓨터 (FIP 인터페이스 모듈을 사용) 와 같은 일반 장치.IC697BEM741 버스 컨트롤러는 FIP 버스에 있는 I/O 장치를 연속적으로 스캔할 수 있으며 I/O 데이터는 완료된 반복 스캔마다 CPU로 전송된다.스캔 도중, IC697BEM741 버스 컨트롤러는 독립적으로 연결된 원격 장치를 검색, 연결된 장치에 PLC에서 출력 데이터를 방송,현장 장치에서 시간 의존적 메시지 전송을 허용, 연결된 필드 장치에서 진단 메시지를 수신합니다.

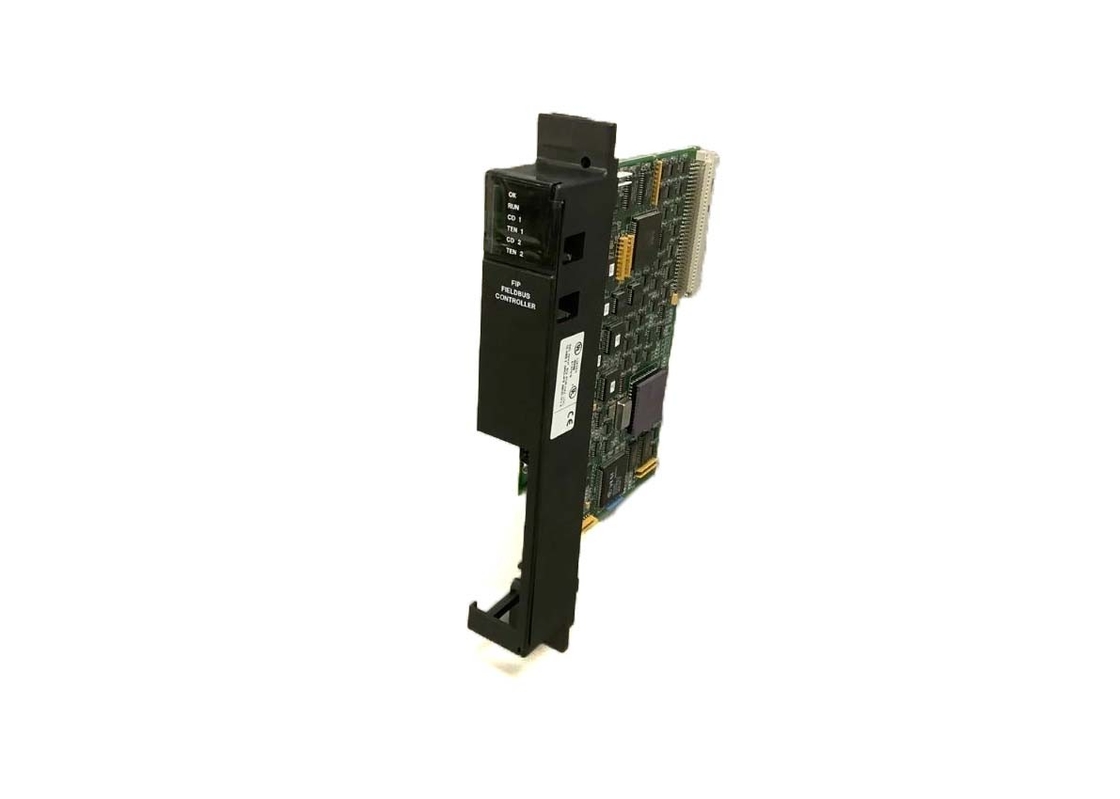

GE Fanuc IC697BEM741 FIP 버스 컨트롤러는 GE IC697 PLC VME 통합 래크 (IC697CHS782 또는 IC697CHS783 래크) 의 단일 슬롯을 차지합니다.IC697BEM741 FIP 버스 컨트롤러는 윈도우 기반의 Logicmaster 시리즈 90-70 프로그래밍 소프트웨어 또는 CIMPLICITY 제어 90 프로그래밍 소프트웨어로 구성할 수 있습니다.. IC697BEM741 버스 컨트롤러는 전면 패널에 6개의 LED 표시기가 있습니다. 상위 2개의 LED등 (MODULE OK 및 RUN LED) 은 모듈의 작동 상태를 보여줍니다.아래 4 LED는 장치의 통신 상태를 나타냅니다IC697BEM741 버스 컨트롤러에는 또한 로컬 리셋을 위해 LED 표시기 바로 아래에 버튼이 있습니다.그것은 운영 펌웨어를 업그레이드하기 위해 PC에 연결하는 15-핀 일련의 커넥터와 함께 제공됩니다, 또한 2개의 FIP 버스에 연결하기 위한 2개의 FIP 버스 9핀 커넥터 (채널 1 및 2) 를 갖추고 있습니다.
| 브랜드 | GE Fanuc |
| 시리즈 | 90~70 시리즈 |
| 부문 번호 | IC697BEM741 |
| 설명 | FIP 버스 컨트롤러 |
| 적용 | FIP 또는 WorldFIP (EN50170) 필드버스 네트워크 |
| 작동 전압 | 5.0 볼트 DC |
| 배후 전류 | 1.3 암퍼 |
| I/O 용량 | 128 현장 장치 |
| 위치 | IC697 PLC VME 통합 랙 |
| 커넥터 | 듀얼 FIP 버스 커넥터와 15 핀 시리즈 커넥터 |
| LED 표시기 | 6 LED |
| 구성 | 윈도우 기반 로직마스터 90-70 |
| 평균 무게 | 40.0 파운드 |
