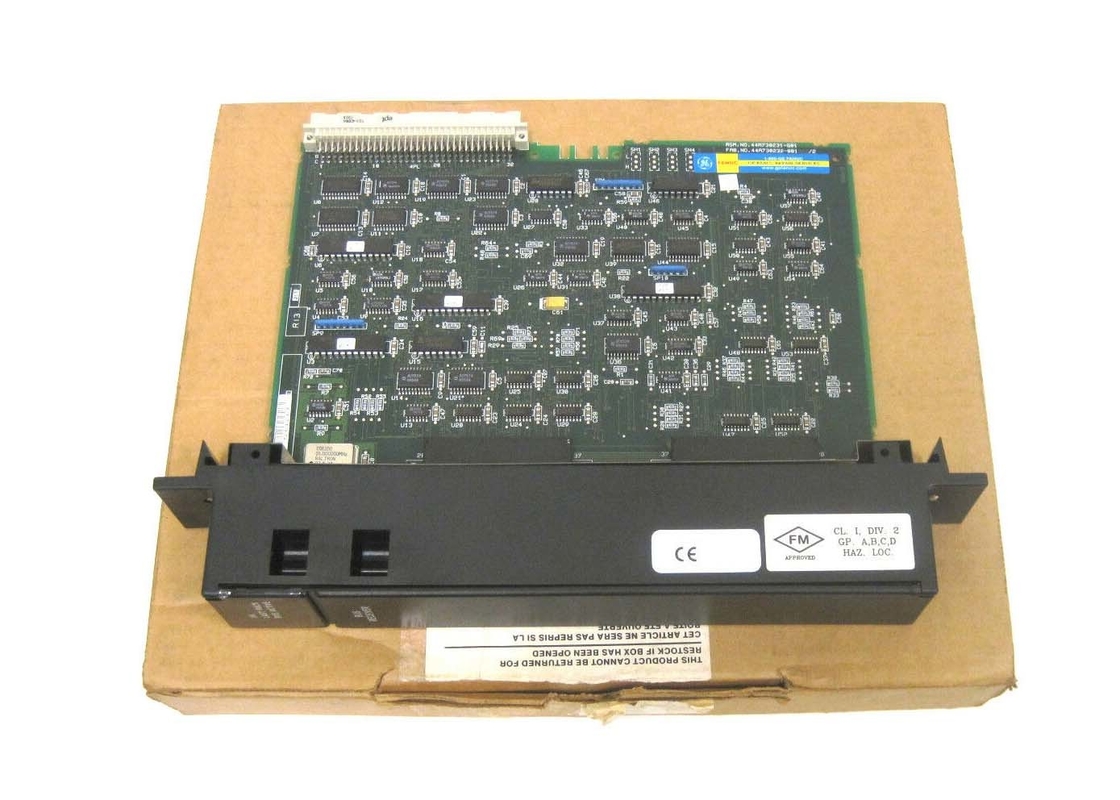

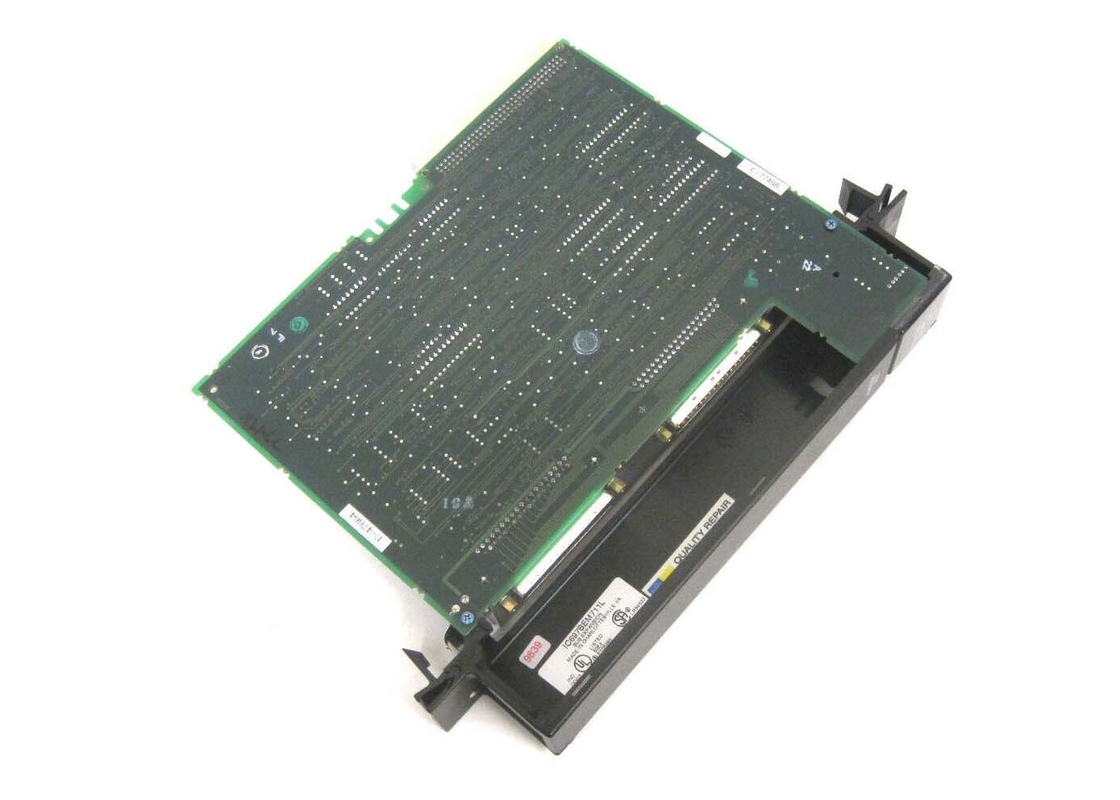

GE 파눅 IC697BEM711, 버스 수신기 모듈, 설계된 시리즈 90-70

IC697BEM711은 GE Fanuc가 설계한 90-70 시리즈의 버스 수신 모듈 (BRM) 이다. 고속 병렬 버스 확장 인터페이스로서,IC697BEM711는 주요 래크에서 최대 50 피트까지 연결 케이블을 가진 최대 7 개의 추가 IC697 PLC 래크로 확장 할 수 있습니다.IC697BEM711는 편리한 구성 소프트웨어와 함께 제공되며 DIP 스위치가 필요하지 않습니다.

IC697BEM711 모듈은 최대 무게는 4 파운드 만이며 두 개의 연결 장치가있는 단일 슬롯이 있습니다. IC697BEM711 BRM이 항상 슬롯 1에 설치되어야한다는 점에 유의해야합니다.IC697BEM711의 또 다른 주목할만한 특징은 모듈의 연속 상태를 표시하는 LED의 사용입니다.IC697BEM711은 CPU와의 통신 손실의 경우 출력 모듈의 마지막 상태 작동을 유지합니다.그것은 또한 랙 내에서 결함 모듈의 격리 및 수리를 허용.

참고: IC697 PLC 시스템은 MS-DOS 소프트웨어 프로그램 또는 Windows 기능을 사용하여 IC697BEM711로만 구성할 수 있습니다. 구성 설정을 선택 한 후,사용자가 RCM가 존재하는지 확인하도록 요청됩니다.. 항상 프로그램 컨트롤러 설치 설명서를 참조 하 고 어떤 설치 시도 하기 전에.

IC697BEM711에 대해

IC697BEM711 모듈은 버스 수신 모듈입니다. IC697BEM711 모듈의 특징은 고속 병렬 버스 확장 인터페이스, 7 개의 확장 래크 지원, 시스템 결함 격리,쉬운 소프트웨어 구성, 기계의 마지막 상태를 유지하는 지원 모듈에 세 개의 LED 표시기가 모듈의 상태뿐만 아니라 버스 확장 포트 상태와 확장 상태를 제공합니다.IC697BEM711 모듈을 사용하여, 최대 7 개의 추가 IC697 PLC 랙으로 확장하는 것은 총 15 미터 케이블을 사용하여 달성 할 수 있습니다. IC697BEM711 모듈은 PLC 차시의 한 슬롯을 차지합니다.모듈의 앞 패널에 두 개의 커넥터가 제공됩니다: 하나의 커넥터는 상류 또는 CPU 랙과 연결하는 데 사용되며 다른 커넥터는 다이지 체인 배열을 통해 추가 확장 랙과 연결하는 데 사용됩니다.

IC697BEM711 버스 수신 모듈은 Windows 또는 MS-DOS 프로그래밍 소프트웨어 기능을 사용하여 구성해야합니다. 모듈의 현재 요구 사항은 0.8 Amps 및 모듈은 또한 5 볼트 DC 입력 전압을 필요로확장 인터페이스는 초당 최대 500 킬로바이트의 속도로 데이터를 전송 할 수 있습니다. 확장 인터페이스를 통해 최대 15 미터 가량의 케이블을 사용할 수 있습니다.모듈은 VME 표준 C를 지원하도록 설계되었습니다..1모듈을 주문할 때, 카탈로그 번호 IC697ACC702의 단속 플러그도 주문할 수 있습니다. 또한 다음 I/O 케이블을 주문할 수 있습니다.카탈로그 번호 IC600WD005A를 가진 5피트 케이블, 카탈로그 번호 IC600WD010A와 10 피트 케이블, 카탈로그 번호 IC600WD025A와 25 피트 케이블, 카탈로그 번호 IC600WD050A와 50 피트 케이블.IC697BEM711 모듈을 지정된 슬롯에 삽입하기 전에 시스템 전원이 꺼져야 합니다..
