제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697ALG320 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 제품 종류: | 아날로그 출력 모듈 |
| 출력량: | 4개의 출력 | 전압 출력범위: | -10~+10볼트 |
| 전류 출력 범위: | 0~22.2밀리암페어 | 구매 전환율: | 2명의 부인 |
| 강조하다: | 24v DC 부정 논리 출력 Module,PLCs 디지탈 서보 Module,5V DC 디지털 I 오우 모듈 |
||

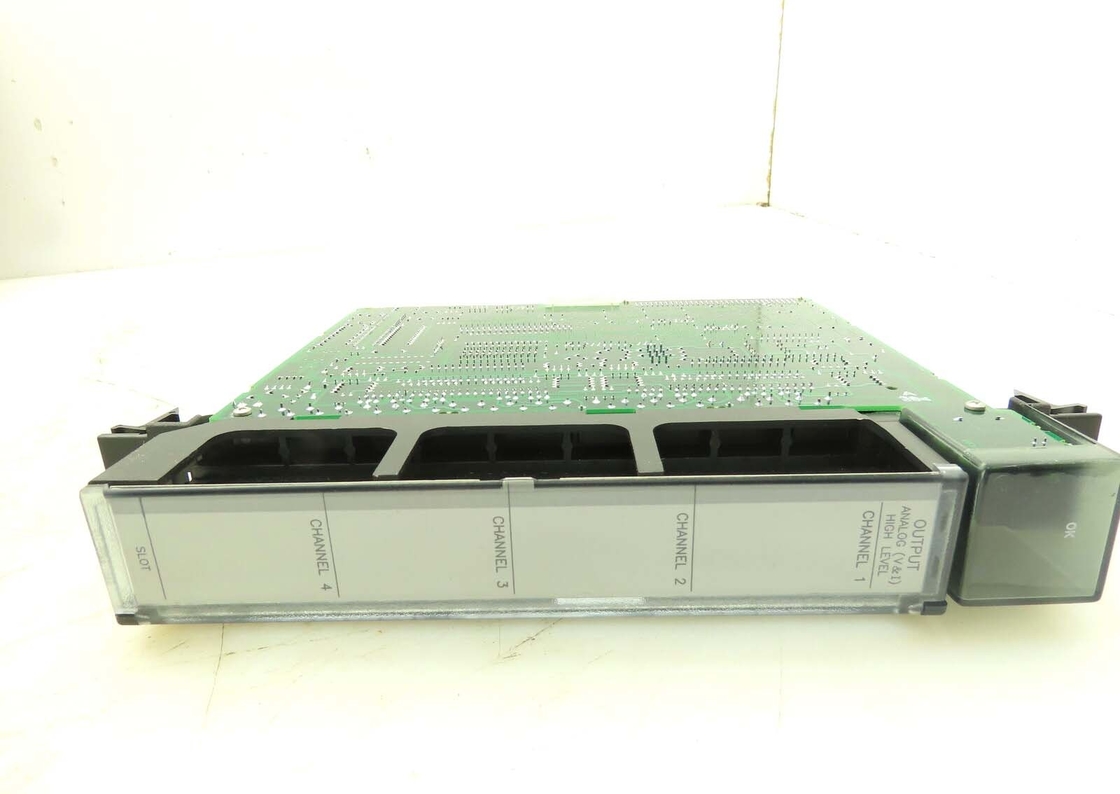

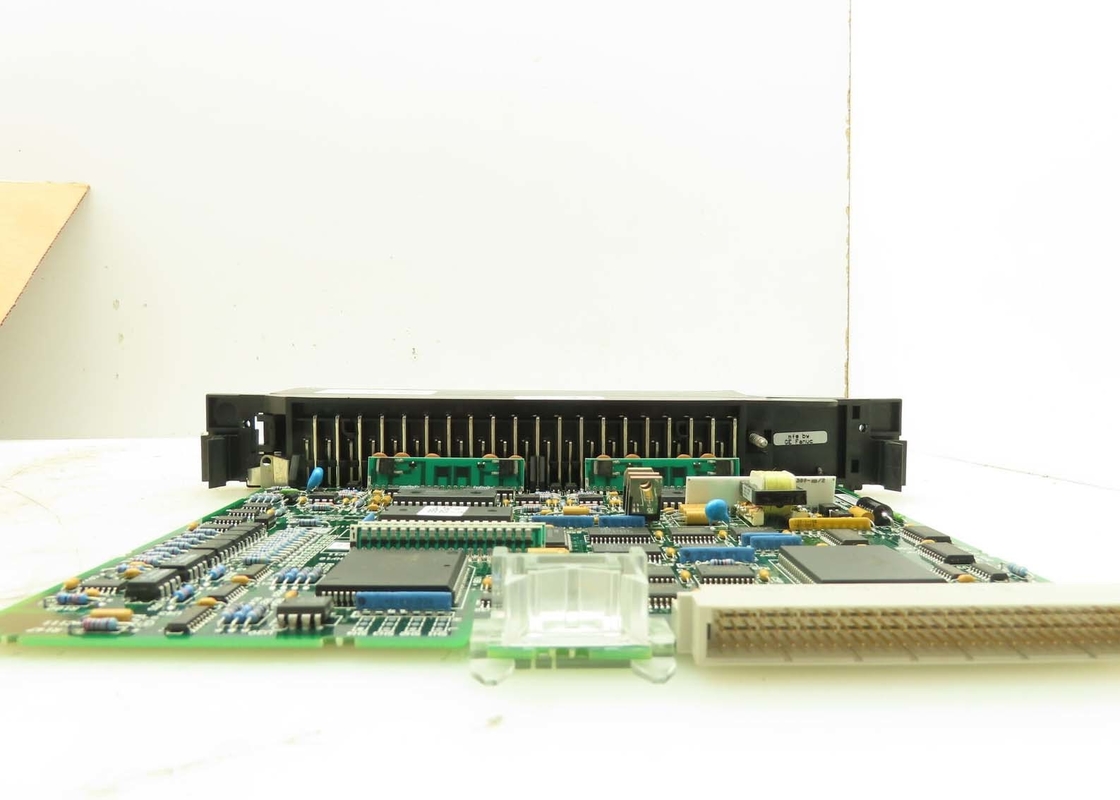

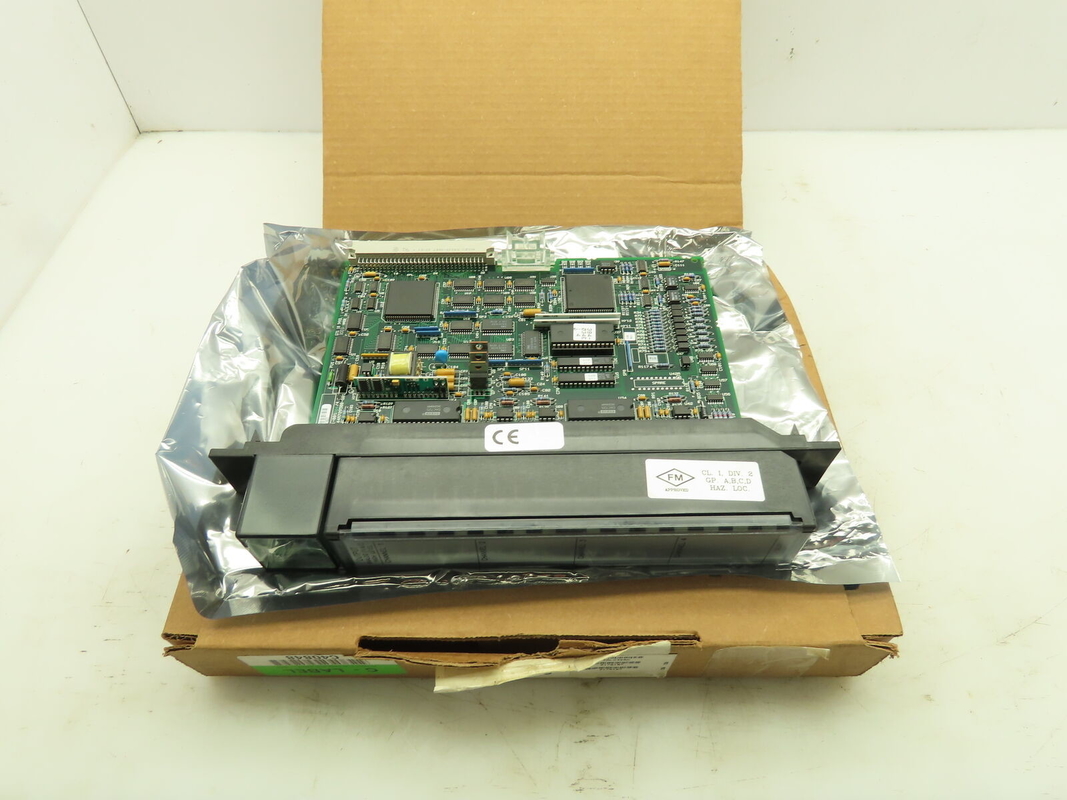

IC697ALG320는 높은 수준의 아날로그 출력 모듈이며 GE 시리즈 90-30 모듈과 완전히 호환됩니다. 전압과 전류 출력은 하나의 모듈에 있습니다.그리고 출력 모듈은 전류 또는 전압을 위해 개별적으로 구성된 출력 네 개또한 모듈은 양극적 또는 일극적 출력을 제공합니다. IC697ALG320 아날로그 출력 시스템은 0에서 22까지 제공합니다.각 출력 채널에 개별 사용자 스케일링을 가진 5 밀리 앰퍼 전류 루프 신호이 특정 출력 시스템은 빠른 업데이트 속도를 가지고 있으며 구성을 위해 점퍼 또는 DIP 스위치가 필요하지 않습니다. 또한 비휘발성 EEPROM 메모리에 저장된 데이터로 공장 정렬됩니다.IC697ALG의 구성은 MS-DOS 또는 Windows 프로그래밍 소프트웨어를 사용하여 간단합니다..
PLC의 높은 수준의 아날로그 출력은 PLC 백플레인에 액세스하여 CPU 또는 다른 컨트롤러에서 디지털 데이터를 받아들이고 있습니다.출력은 D / A 변환기로 10 볼트까지 아날로그 출력으로 변환됩니다.기본 변환기는 16비트 해상도와 14비트 단조성을 제공합니다.출력은 뒷 평면으로부터 격리되어 정지 상태 또는 일시적 과전압 조건으로부터 보호됩니다.이 아날로그 시스템이 부동 또는 동일한 잠재력에 묶여있는 출력 부하를 가질 것으로 예상되지만 최대 0까지 허용하도록 설계되었습니다.5 출력 사이의 VDC 준수 전압 차이이것은 지상 루프 전류 또는 오류가 발생하는 것을 방지합니다. 추가로, 출력은 필요한 경우 많은 고주파 소음의 존재에서 올바르게 작동합니다.
IC697ALG320 모듈을 사용자 장치와 연결하려면 모듈 앞쪽에 장착된 휴대가 가능한 40개의 단말기 연결 장치에 나사 단말기를 사용해야 합니다.모든 필드 연결은 좋은 등급의 I/O 단말판에 케이블되어야 합니다, 회전된 보호 장치 케이블.
| 전압 출력 범위: | -10~+10 볼트 |
| 현재 출력 범위: | 0.0~22.2mA (전면으로 4~20mA) |
| 캘리브레이션 | 공장 설정 10 볼트 +/- 2mV |
| 출력 번호: | 4 출력 |
| 모듈 타입: | 아날로그 출력 모듈 |
| 전력: | + 5 볼트@ 1.66A, 150mA DC |
| 출력 범위: | 전압:10 볼트 ~+10볼트 (디폴트) 전류:0.0 mA 에 22.5 mA (4 에 20 mA 기본) |
| 결의: |
16비트 14비트 단조성 312전압의 LSB 단계당 5 미크로 볼트 0.5 마이크로 앰프 당 LSB 발걸음 에 4 에 20 mA 아니 실종 코드 끝 16 비트 에 전압 현재 15비트 이상의 암호가 없습니다. 참고: 사용자 확장 5월 소개 분해 곡성성 안쪽 출력 전압 에 따라 위에 의 확장 요인 사용되었습니다. |
|
정확성: 캘리브레이션 필드 캘리브레이션 불가능 최대 오류 선형성 온도 계수 |
전압: 공장에서 정렬된 전폭 = 10 볼트Ç2.5mV 전류: 공장 설정 4.0mAÇ5■A와 20mAÇ5■A. 전체 규모, 24.0 VDC 필드 사이드 전압. 캘리브레이트 공장 와 함께 캘리브레이션 데이터 저장 안쪽 EEPROM기억력 25세oC (77oF) Ç0전체 음수에서 양수 범위에서 전체 규모의 0.02%. 전압:Ç25ppmoC일반적인 전류:Ç50ppmoC 전형적 |
|
출력 로딩: 전압:
전류t: |
R: 최소 = 2000 오름 C: 최대 1000 피코파라드 R: 최대 800오엄 C: 최대 = 1.0 마이크로파라드 L: 최대 = 250 밀리헨리 |
| t전류 출력은 인덕티브 로드를 사용하여 단계 변화와 함께 안정성을 모니터링해야합니다. R, L,그리고 C는 안정적이지 않을 것이고 현재 출력 단말기에 추가 용량을 필요로 할 것입니다. 에 유지 출력 안정성 와 함께 인덕티브 부하 (이하 표시 안쪽 다음 그림). | |
| 쇼트회로: | 전압 그리고 전류 출력 할 것 손잡이 a 연속 짧은 회로 없이 해롭다 그리고 할 것 반환 에 의 적절하다 출력 (출력) 단기화 될 때) 언제 의 짧은 이 제거되었습니다. |
| 전환율: |
출력량은 거의 매번 순차적으로 업데이트됩니다. 2모든 4개의 채널에서 최대 0.0 밀리 초입니다. |
