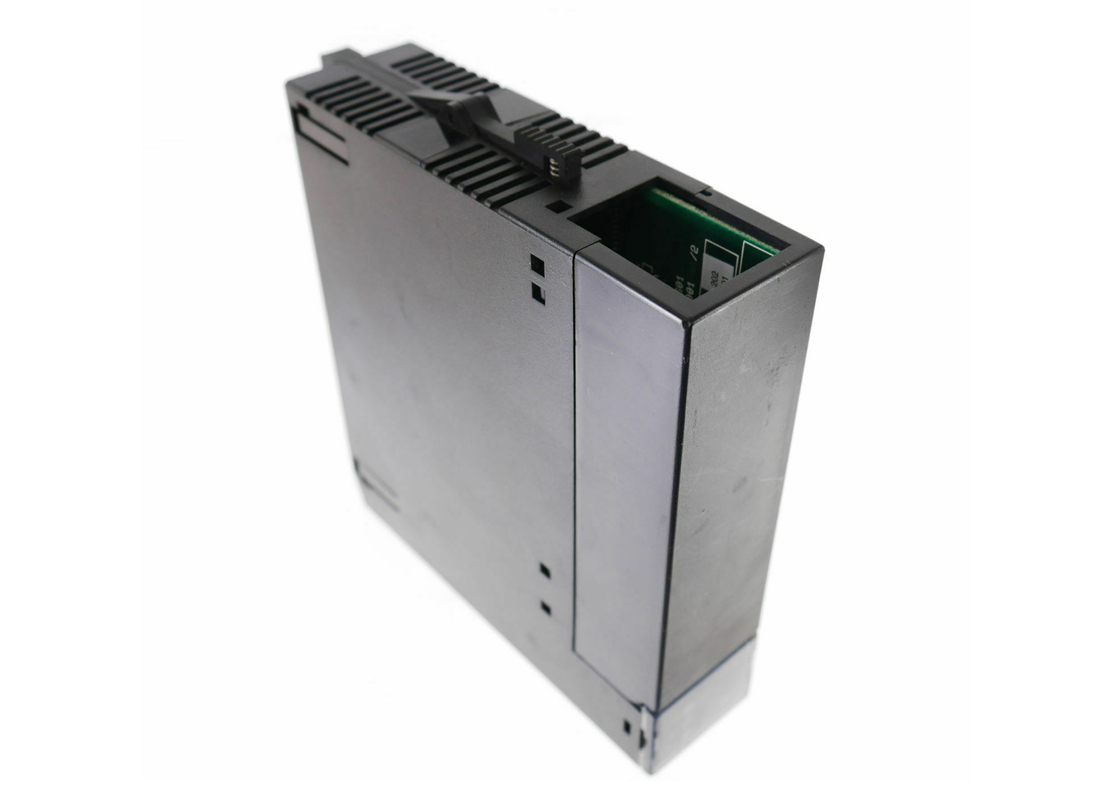

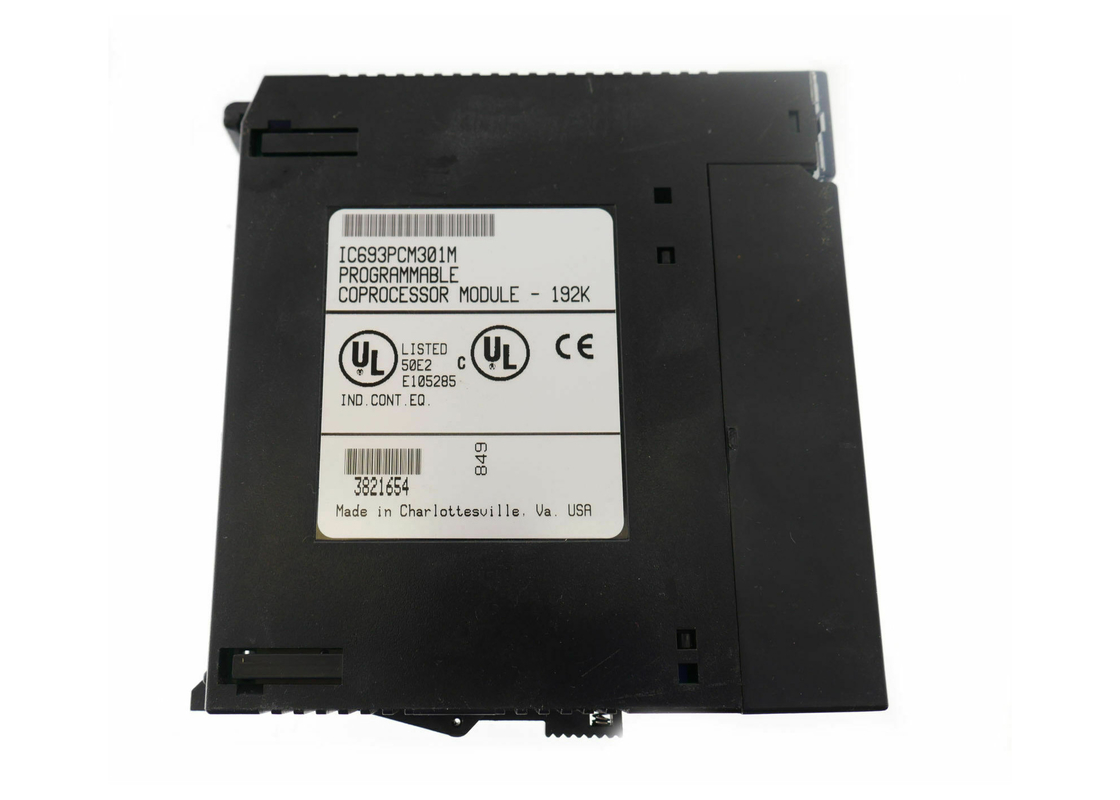

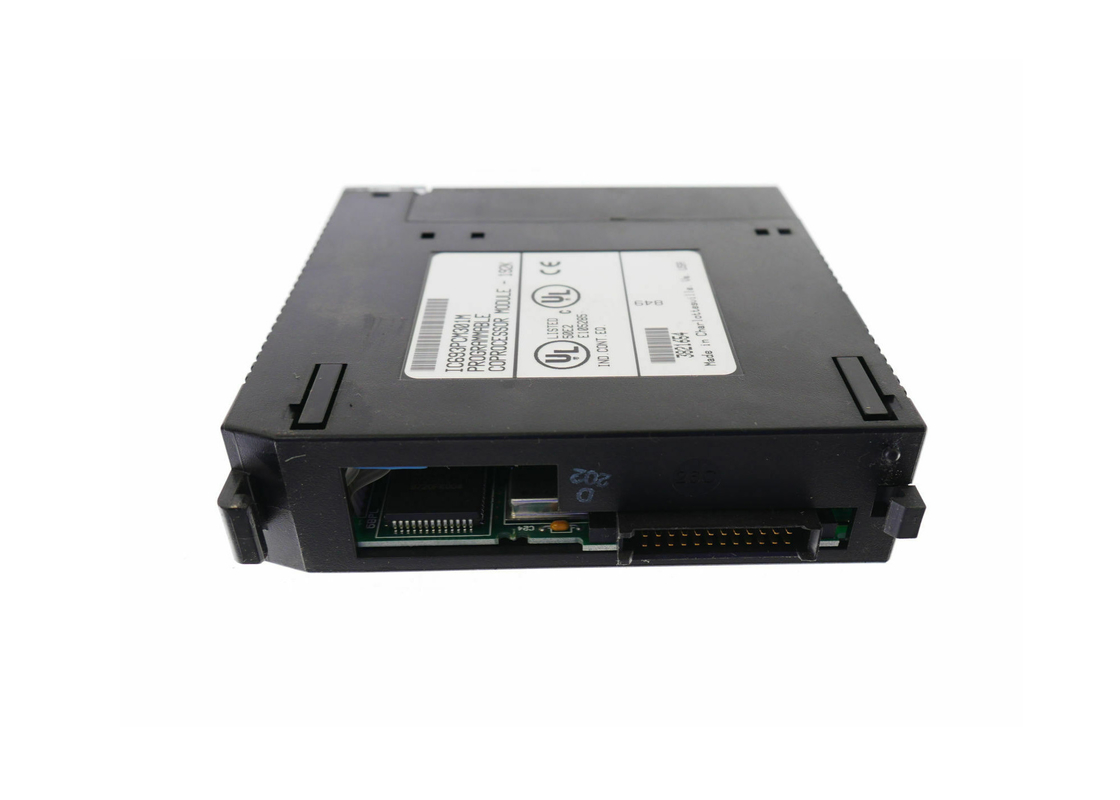

GE FANUC IC693PCM301 프로그래머블 코프로세서 모듈 시리즈 90-30

GE FANUC IC693PCM301, 프로그래밍 가능한 코프로세서 모듈, 시리즈 90-30

제품 정보

일반:IC693PCM301은 GE Fanuc Automation North America, Inc.가 제조한 프로그래밍 가능한 코프로세서 모듈 (PCM) 이다.그것은 90-30 시리즈 모듈형 CPU (프로그램 가능한 논리 제어 시스템) 와 호환되는 고 기능 마이크로 컴퓨터입니다.IC693PCM301에 지원되는 프로그래밍 언어는 Modbus RTU, GE Fanuc CCM 프로토콜, MegaBasic 및 C를 포함합니다.이 버전의 PCM는 총 192K의 메모리와 47K의 사용자 메가 베이직 메모리를 가지고 있습니다..

모든 CPU 베이스플릿 슬롯은 CPU 모듈의 슬롯 1을 제외한 IC693PCM301을 호스팅할 수 있다. 또한 PCM는 확장, 원격 래크 또는 임베디드 CPU (CPU311, 313,또는 323) 랙.

구체적으로:IC693PCM301은 하나 또는 두 개의 독립적인 CCM 포트, CCM 포트,그리고 하나의 일련 포트를 사용하는 메가 베이직 애플리케이션 또는 하나 또는 두 개의 일련 포트를 사용하는 메가 베이직 애플리케이션이 모듈은 프로그래밍 터미널, CRT, 바코드 리더, 스케일, 프린터, ASCII 장치, RTU 마스터 장치 등과 통신하는 데 사용됩니다.

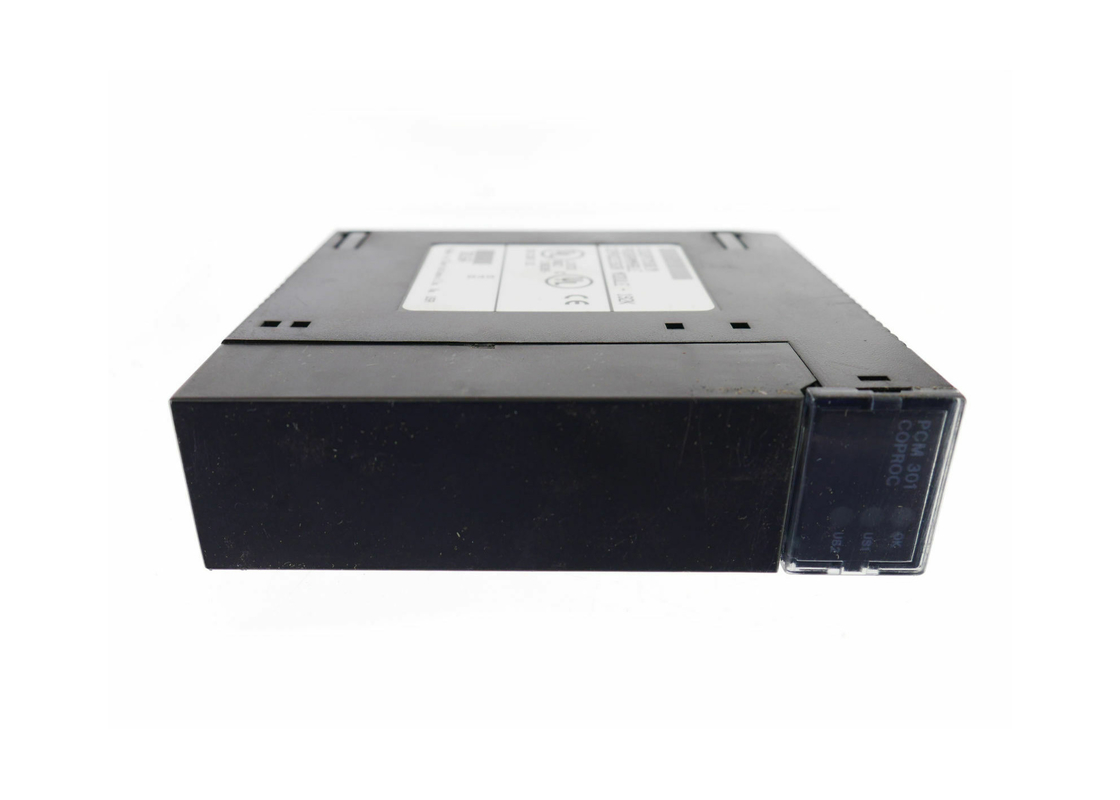

항구:IC693PCM301에서 사용할 수있는 두 개의 포트는 모델의 앞쪽에있는 공통 연결 장치로 액세스됩니다.IC693CBL305 Wye 케이블은 전면판의 단일 커넥터에서 두 개의 PCM 포트 연결을 분리합니다.모듈에는 세 개의 LED 표시등이 있습니다. 하나는 모듈의 상태를 전달하기 위해 깜박이는 반면 다른 두 개의 LED등은 해당 포트에서의 활동을 표시합니다.마지막 그룹의 지표는 사용자에 의해 구성됩니다..

Pusbutton를 다시 시작하세요:IC693PCM301의 재시작 버튼은 사용자가 "운동"과 "프로그램" 사이에 모듈의 모드를 변경할 수 있습니다.IC690CBL701/702/705 케이블은 PCM와 다양한 프로그래머의 연속 포트 사이의 직접 RS-232 연결을 제공합니다.이 케이블은 PCM 모듈과 함께 제공되지 않습니다.

기억력:RAM 메모리 백업은 모듈의 안쪽에 장착된 리?? 배터리로 처리됩니다. 설치 전에 연결이 필요합니다.배터리는 RAM 메모리에 프로그램이 저장 될 때까지 연결되어 유지됩니다장시간 저장 시 배터리를 분리하고 제거하는 것이 좋습니다.

기술 사양

기술 정보
