| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC693PBM200 |

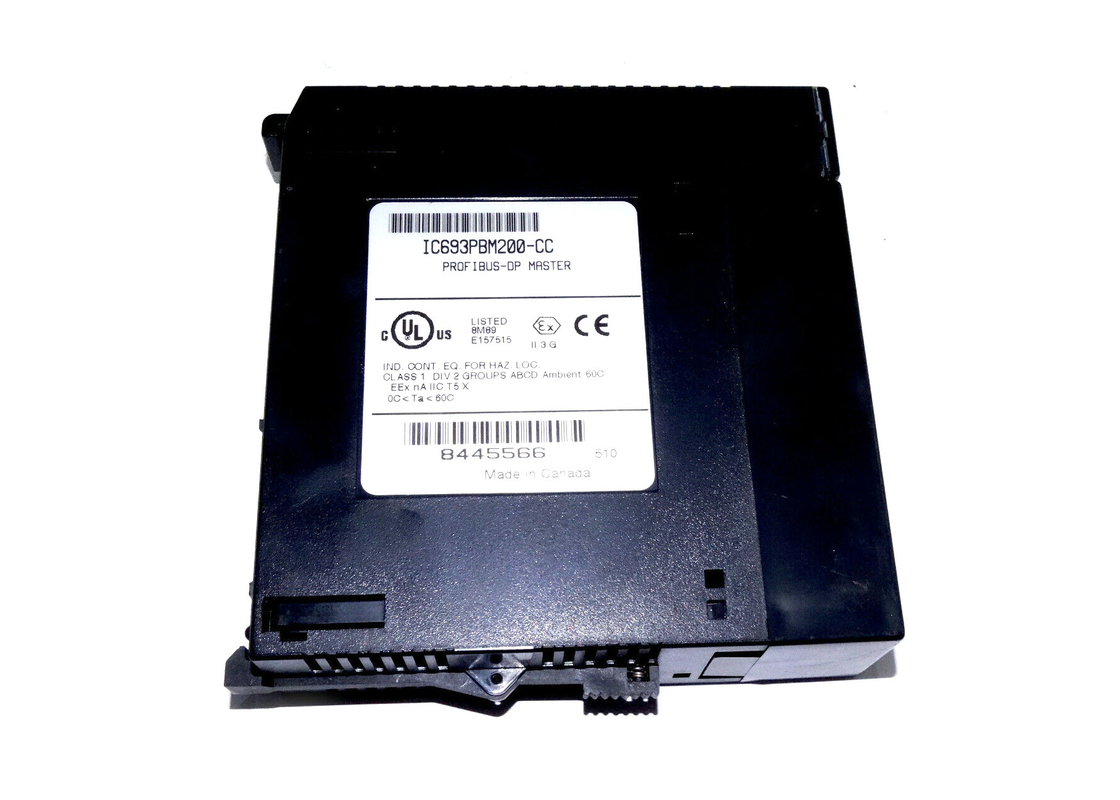

의GE Fanuc IC693PBM200는 PROFIBUS DP 네트워크의 마스터 모듈입니다.사용자는 모듈형 CPU 베이스플릿의 슬롯 1을 제외한 모든 시리즈 90-30 베이스플릿 슬롯에 마스터 모듈을 장착할 수 있습니다.마스터 모듈은 IC693 PLC가 PROFIBUS DP 네트워크에서 I/O 데이터를 전송 및 수신할 수 있도록 합니다.기능 중에는 PROFIBUS 호환 COM 및 SYS의 동기화 및 동결 모드와 LED 표시기가 있습니다. 사용자는 서비스 포트를 사용하여 마스터 모듈의 펌웨어를 업데이트 할 수 있습니다.
마스터 모듈은 모든 표준 데이터 속도뿐만 아니라 최대 125 DP 슬레이브를 지원합니다. 또한 각 슬레이브에 대한 244 바이트의 입력 및 출력을 지원합니다.마스터 모듈을 구성하려면 특정 소프트웨어가 필요합니다..ME 로직 개발자 PLC 프로그래밍 소프트웨어가 필요하고 버전 3.0 이상이어야 합니다.사용자가 HE693PBM101 PROFIBUS 마스터 모듈에서 마이그레이션 할 때, 그들은 몇 가지 문제를 고려해야합니다.IC693PBM200의 슬레이브 상태 영역은 기본적으로 128 포인트입니다. 64 포인트 HE693PBM101의 두 배 크기입니다.이전 모듈의 사용에 따라 slave 상태 영역의 크기를 줄여야 할 수도 있습니다.
HE693PBM101과 달리 IC693PBM200는 PLC가 I/O를 스캔하지 않을 때마다 클리어 모드에 진입합니다. 또한 이 두 모듈에서 슬레이브 상태 비트가 다르게 배열됩니다.HE693PBM101는 구성에서 나타나는 순서에 따라 비트를 배치합니다.다른 한편으로는,IC693PBM200는 버스 주소 순서로 비트들을 배열합니다.CPU와 모듈 사이에 교환될 수 있는 데이터의 양에는 한계가 있습니다.IC693PBM200의 경우, 그 제한은 3,972 바이트의 입력 데이터입니다. 입력 데이터는 마스터 모듈에서 CPU로 가는 데이터입니다. 반대 방향으로 가는 제한은 출력 데이터입니다.3의 같은 한계가 있습니다.972 바이트
| 카탈로그 번호 | IC693PBM200 |
| 설명 | PROFIBUS DP 네트워크를 위한 90-30 시리즈 마스터 모듈 |
| 구성 소프트웨어 요구 사항 | ProficyTM 머신 에디션 로직 개발자 버전 2.6 이상 |
| CPU 버전 요구 사항 | CPU 펌웨어 버전 8.00 이상 |
| 장착 위치 | 모듈형 CPU 베이스플릿의 슬롯 1을 제외한 모든 90-30 시리즈 베이스플릿 (CPU, 확장 또는 원격) 슬롯 |
| 환경 |
저장 온도 = -40°C ~ 85°C 작동 온도 = 0°C ~ 60°C |
| 백플레인 전류 소비 | 450mA @ 5VDC (보통) |
| 데이터 비율 | 모든 표준 데이터 속도 (9.6K, 19.2K, 93.75K, 187.5K, 500K, 1.5M, 3M, 6M 및 12M 바우드) 를 지원합니다. |
| 상태 정보 사용 가능 |
스레이브 상태 비트 배열 슬래브 진단/펌웨어 ID 배열 네트워크 진단 카운터 DP 마스터 진단 카운터 펌웨어 모듈 개정 슬래브 진단 주소 |
