제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693MDL931 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 정량 전압: | 24볼트 DC, 120/240볼트 AC, 50/60Hz |
| 모듈 당 출력: | 8개의 절연 출력 | 최대 부하: | 출력당 최대 저항 8A |
| 최소 부하: | 10mA | 유입 전류: | 한 사이클 동안 최대 8A |
| 강조하다: | 10mA 절연 릴레이 출력 모듈,240VAC 절연 릴레이 출력 모듈,GE FANUC IC693MDL931 |
||

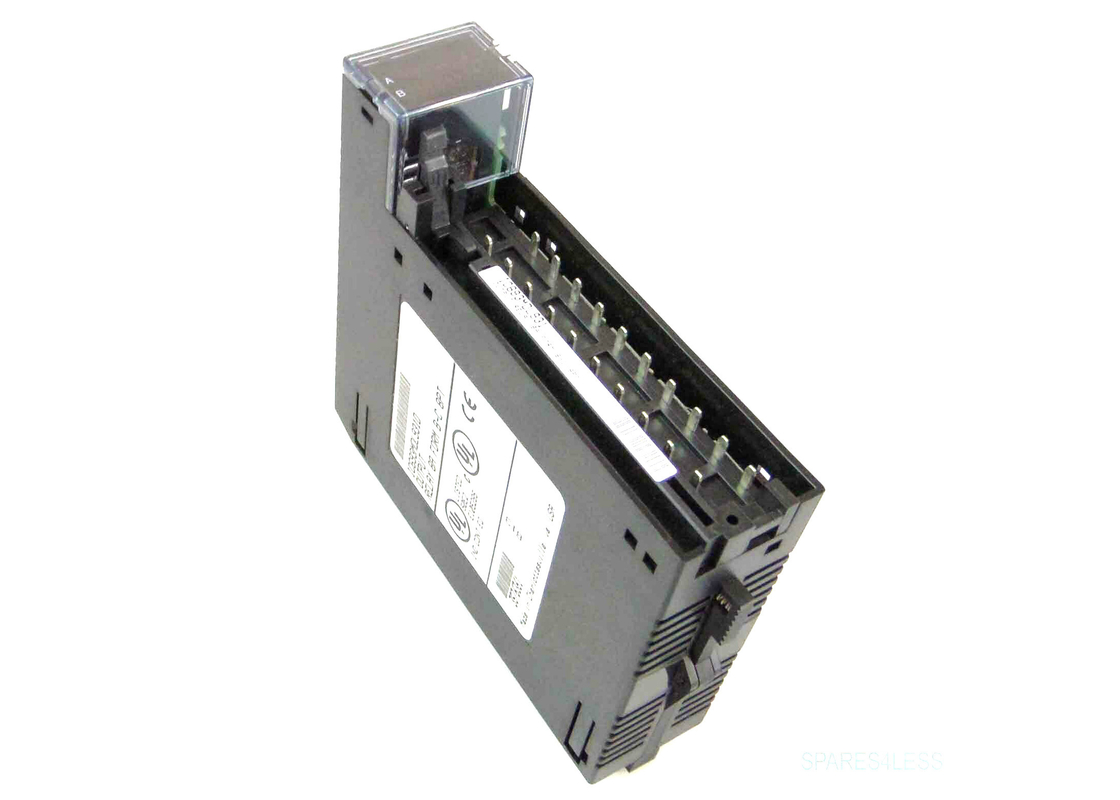

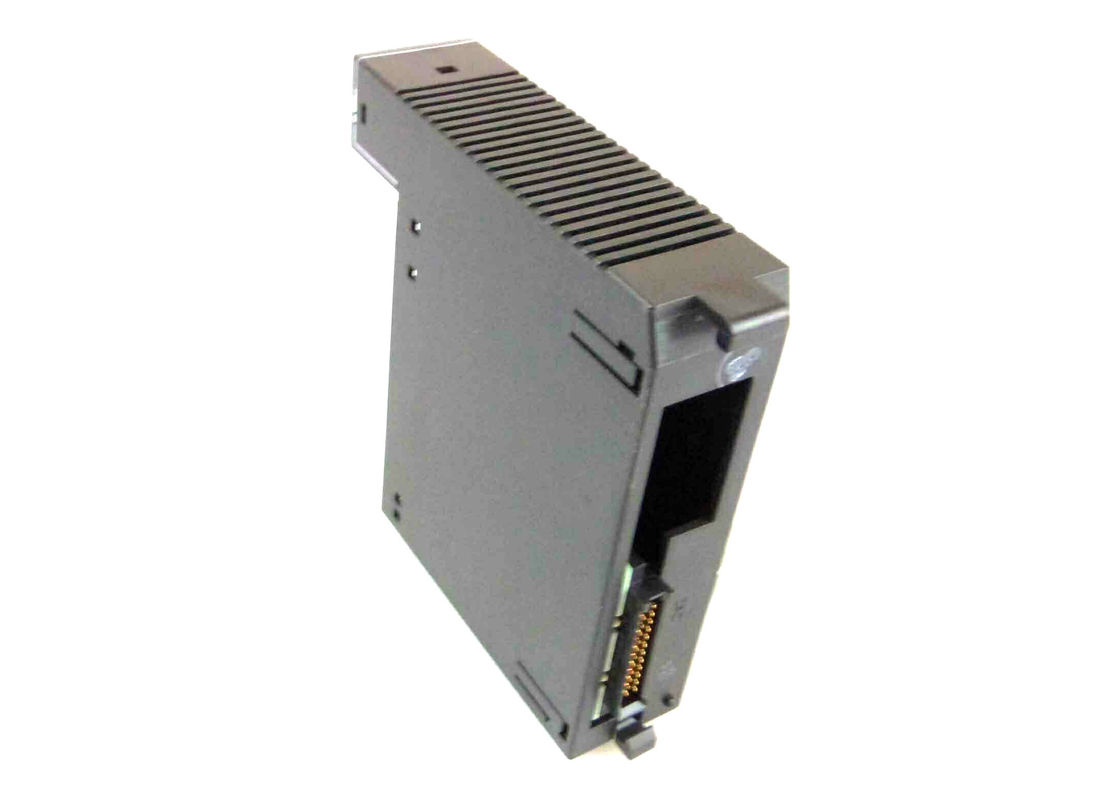

IC693MDL931은 GE Fanuc가 제조한 90-30 프로그래밍 가능한 논리 컨트롤러 시리즈의 격리된 릴레이 출력 모듈입니다. 정압은 24 볼트 DC, 120/240 볼트 AC,50/60 Hz각 고립 출력은 8 Amp 저항 최대, UL 설비에 대한 모듈당 최대 20 Amp입니다.그것은 사용자와 함께 제공 합니다 4 정상적으로 닫힌 4 형태 C 릴레 회로 출력 부하를 제어하기 위해각 회로는 정상적으로 닫힌 연락처 또는 정상적으로 열린 연락처를 위해 8 Ampere의 출력 전환 능력을 가지고 있습니다. 또한 각 출력 릴레는 다른 릴레로부터 분리됩니다.각 릴레에는 별도의 공통 전력 출력 단말기가 있습니다.IC693MDL931은 90-30 시리즈의 나머지 제품과 마찬가지로 모터 스타터, 소레노이드 및 표시기와 같은 높은 가용성 애플리케이션에 저렴한 솔루션입니다.사용자는 이 모듈에 연결된 현장 장치를 작동시키기 위해 AC 또는 DC 전원을 공급해야 합니다..
IC693MDL931 모듈이 DC 전원 공급 장치 IC695PSD040 또는 PSD140과 함께 사용되는 경우,이 모듈에 의해 볼 수 있고 릴레이의 중단을 일으킬 수 있기 때문에 특별한 주의가 필요합니다.이 모듈에는 피지트가 없습니다. IC693MDL931 모듈에는 각 포인트의 ON/OFF 상태를 제공하는 LED 표시기가 위치하고 있습니다.LED는 두 개의 수평 줄에 배치되어 있으며 각 줄에는 8 개의 녹색 LED가 있습니다.이 모듈은 출력 상태를 위해 A1에서 8까지 (점 1에서 8) 로 표시된 상위 행을 사용합니다. 하위 행은 사용되지 않으며 피지 LED는 사용되지 않습니다.
힌지 문의 내부와 외부 표면 사이에 삽입기가 있습니다. 모듈 내부로 향하는 표면 (힌지 문이 닫히면) 에는 회로 배선 정보가 있습니다.그리고 회로 식별 정보는 외부 표면에 기록될 수 있습니다.삽입기의 왼쪽 바깥 가장자리는 고전압 모듈을 표시하기 위해 색상 코딩 된 빨간색입니다.IC693MDL931은 RX3i와 같은 5 또는 10 슬롯 베이스 플레이트의 I / O 슬롯 또는 시리즈 90-30 PLC 시스템에 설치 될 수 있습니다.이 모듈은 어떤 배그 플레인에서 뜨거운 교환 작업과 호환되지 않는다는 것을 유의하는 것이 매우 중요합니다.뜨거운 이 모듈을 제거하거나 뒷판에 삽입하면 모듈이나 다른 시스템 구성 요소에 손상을 일으킬 수 있습니다..
| 정량 전압: | 24 볼트 DC 또는 120/240 볼트 AC |
| # 출력: | 8개의 고립된 출력 |
| 주파수: | AC로 50/60 Hz |
| 출력 전류: | 회로당 8A |
| 출력 전압 범위: | 5~30볼트 DC, 5~250볼트 AC |
| DC 전력: | 네 |
| 가등전압 | 24 볼트 DC, 120/240 VAC, 50/60 Hz (명용 - 예외는 다음 표 참조) |
| 출력 전압 범위 | 5~30볼트 DC |
| 5~250VAC, 50/60Hz | |
| 모듈별 출력 | 8개의 분리된 출력 |
| 격리: | |
| 필드 와 배경, 그리고 프레임 |
250 VAC 연속 1500 VAC 1분 동안 |
| 한 점 한 점 | 250 VAC 연속; 1500 VAC 1분 동안 |
| 최대 부하 | 출력당 8APS 최대 저항 |
| UL 설비의 모듈당 최대 20 Amp 최대 부하는 그림과 같이 주변 온도에 달려 있습니다. | |
| 최소 부하 | 10mA |
| 입력 전류 | 한 사이클 최대 8Amp |
| 응답 시간 | 최대 15ms1 |
| 응답 시간 종료 | 최대 15ms1 |
| 출력 누출 전류 | 250 VAC에서 최대 1mA (25°C (77°F)) |
| 전력 소비 | 하위판에 있는 5 볼트 버스에서 6mA (모든 출력) 하위판에 있는 릴레이 24V 버스에서 110mA (모든 출력) |
