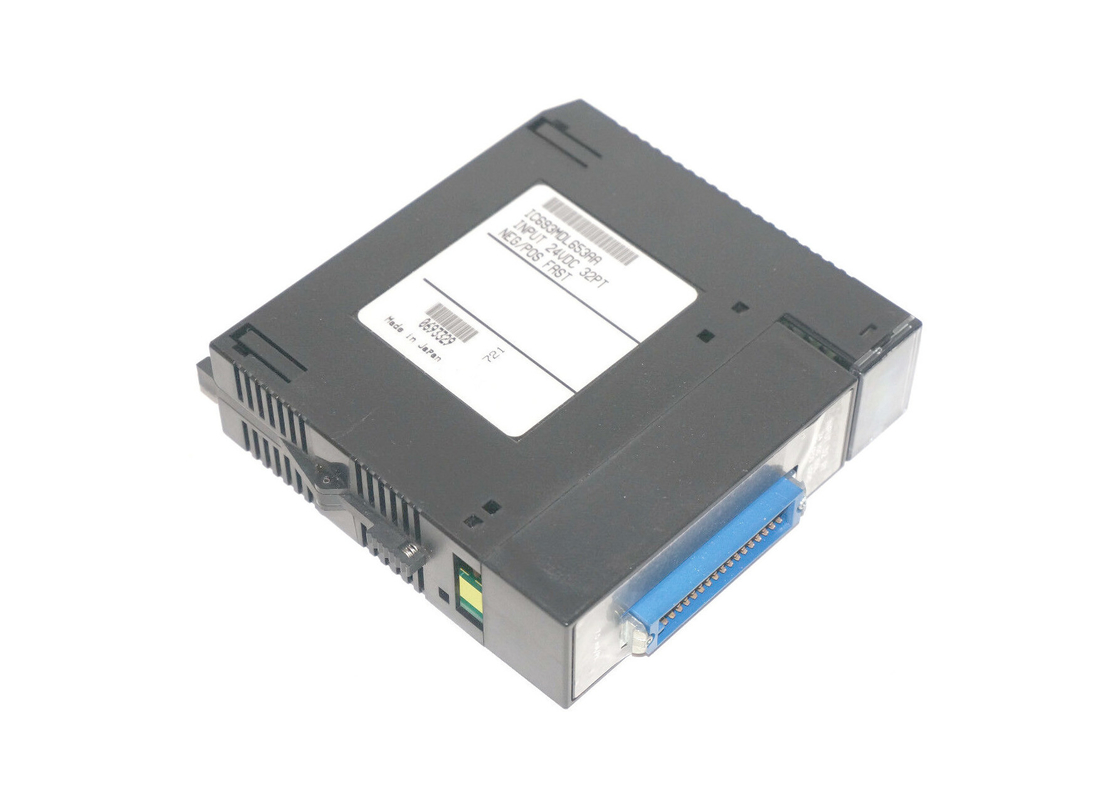

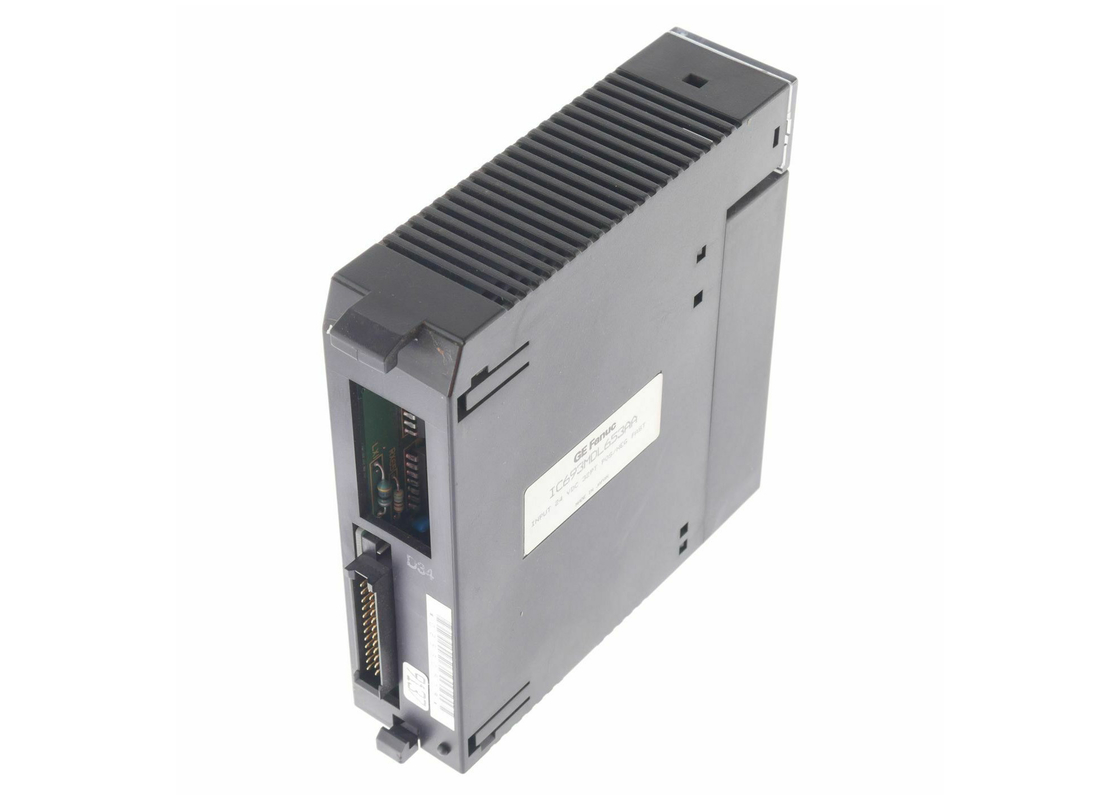

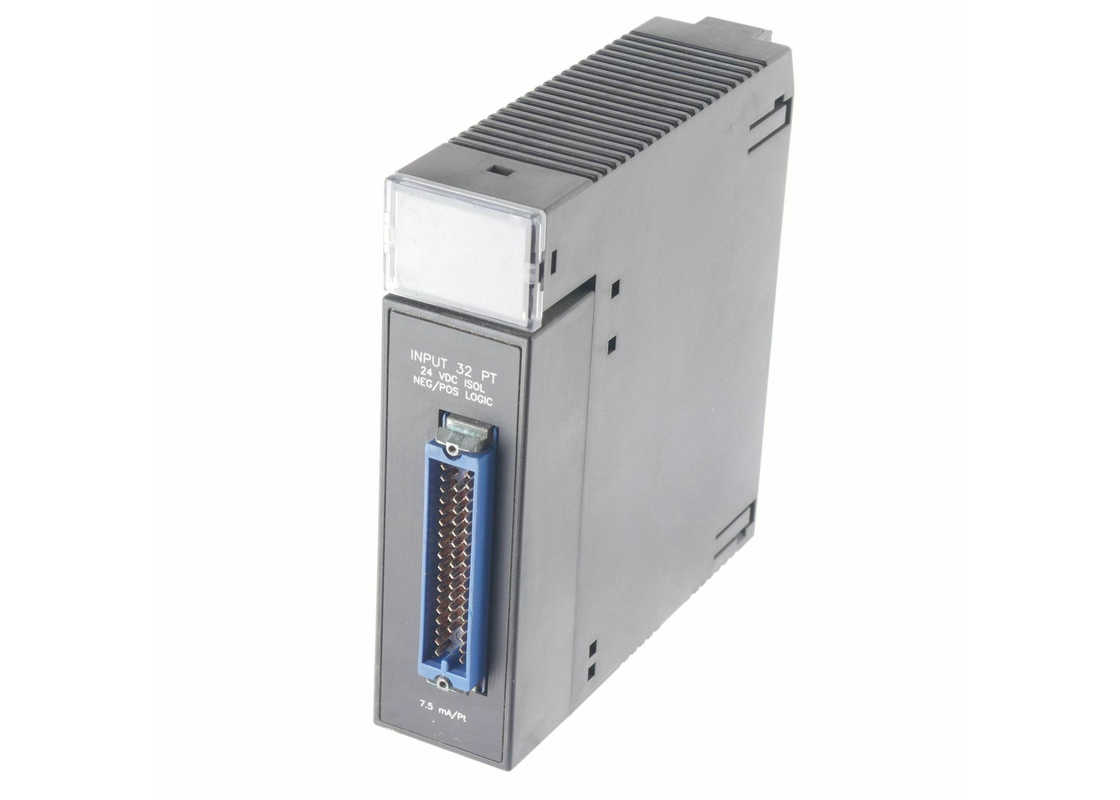

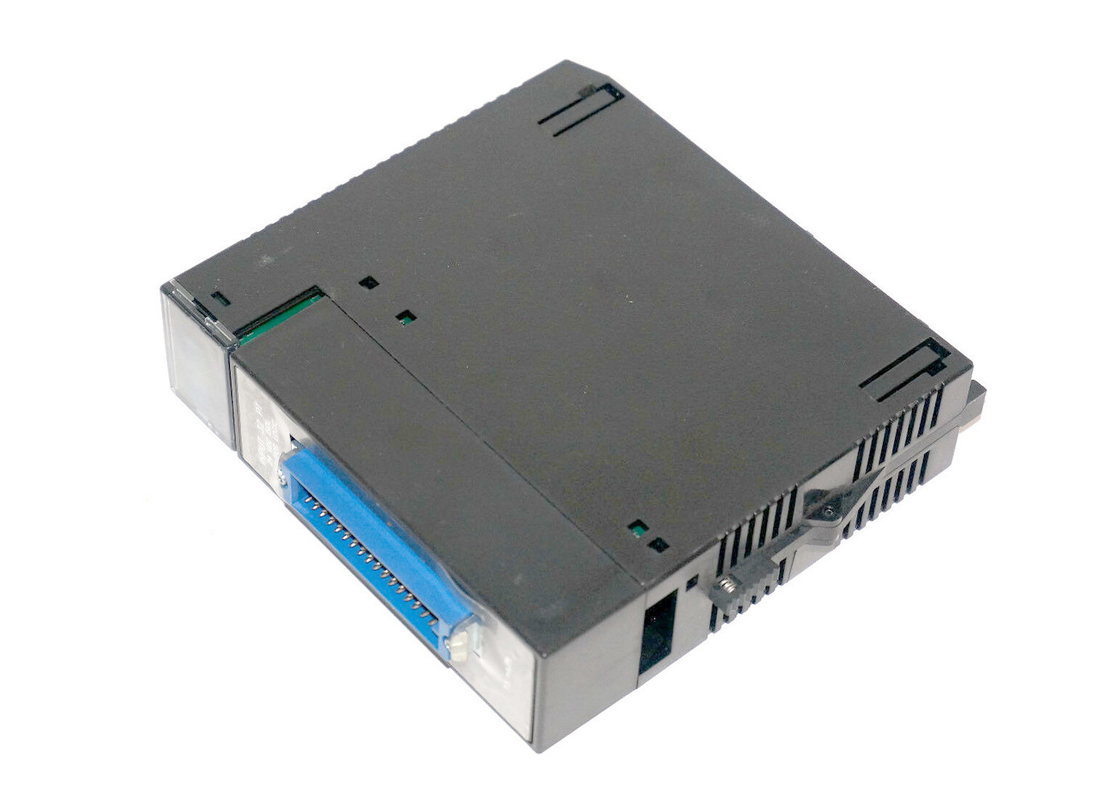

GE FANUC IC693MDL653, 24볼트 DC 포지티브/네거티브 로직 입력 모듈

GE FANUC IC693MDL653, 24 볼트 DC 긍정적/부적 논리 입력 모듈

제품 설명

IC693MDL653는 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러에 대한 24 볼트 DC 긍정적/부적 논리 입력 모듈입니다.4개 그룹으로 구성된 32개의 입력 포인트를 제시하고 있으며 각 그룹은 8개의 입력 포인트를 포함하고 있습니다.이 네 그룹은 각각 내부로 묶인 두 개의 일반 핀으로 구성됩니다. IC693MDL653는 반응 기간에 최대 2 밀리 초를 가지고 있습니다.32 포인트 입력 모듈은 양성 및 부정적인 특징을 모두 가지고.

양성 로직에 연결되면 양성 전력과 음성 버스에 연결된 입력 장치에서 전류를 구동합니다.모듈은 또한 입력 장치에서 전류를 받고 부정적인 논리를 위해 결합 할 때 긍정적 전력 버스로 전송. 입력 기능은 포함되는 많은 입력 장치에 적합합니다; 덜 스위치 버튼, 전자 근접 스위치. 사용자는 현장 장치를 실행 할 수있는 능력을 제공합니다. Most attachments to the input circuits are created from the user’s input devices and using an IC693MDL653 cable together with a 32-point High-Density modules that have a 50-pin Honda connector built on the front of the module.

GE Fanuc는 한쪽 끝에서 커넥터와 반대쪽 끝에서 전선을 포함하는 단말기 럭으로 끝나는 전선 케이블을 제공합니다. IC693MDL653는 회로 상태를 표시하는 LED 표시기가 없습니다.더 나아가, 모듈은 90-30 시리즈 PLC 시스템에서 5 ~ 10 슬롯 베이스 플레이트를 가진 I / O 포트에 설정 될 수 있습니다. 모듈은 7.5 mA (평균) 의 입력 전류를 가등 전압에서 가지고 있습니다.그것은 15 볼트 DC 최소의 온 상태 전압을 포함 입력 특징을 가지고 있습니다., 상태가 없는 전압 6 볼트 DC 최대, 상태가 있는 전류 4.5 mA 최소 및 상태가 없는 전류 2 mA 최대.동시에 켜진 입력값의 최대 수는 16개 이상이 되지 않아야 합니다..

IC693MDL653에 대해

IC693MDL653 입력 컨트롤러는 GE Fanuc Automation에서 제조한 프로그래밍 가능한 논리 컨트롤러 (PLC) 시스템의 일부입니다.IC693MDL653 컨트롤러는 GE Fanuc PLC의 90-30 시리즈로 분류됩니다.. IC693MDL653 입력 컨트롤러는 설치와 구성의 간편성을 보장하도록 설계되었습니다. 고급 프로그래밍 기능으로 설계,IC693MDL653 컨트롤러는 데이터 입력 애플리케이션에 대한 비용 효율적인 플랫폼을 제공합니다.이상적으로, GE Fanuc 입력 컨트롤러는 사용하기 쉽고 설치하기 쉽고 유지 보수 작업을 수행하기 쉬운 작은 PLC의 일부로 만들어졌습니다.IC693MDL653 입력 컨트롤러는 표준 통신 하드웨어와 다른 알고리즘을 통해 쉽게 통합을 보장합니다.이 입력 컨트롤러의 일부가 되는 전체 PLC는 CPU와 전원 입력과 출력이 모두 하나의 작은 장치에 들어 있습니다.

IC693MDL653 입력 컨트롤러는 높은 효율을 위해 고속 카운터와 함께 제공됩니다.단위는 전 PLC가 전용 명령어 시퀀서 코프로세서를 사용하여 제어 될 때 최종 프로세스를 제어하기위한 사용자 로직 프로그램을 갖추고 있습니다.포인트에서 포인트 애플리케이션에 대한 높은 성능을 촉진하기 위해, IC693MDL653 입력 컨트롤러는 통합 모션 컨트롤러를 갖추고 있습니다.IC693MDL653 입력 컨트롤러는 EtherNet 커뮤니케이션으로 구축되어 공장 바닥과 다양한 부서 사이의 실시간 링크를 제공합니다.이것은 장비의 실시간 제어 및 모니터링을 보장합니다. IC693MDL653 입력 컨트롤러는 이더넷을 지원하는 CPU 또는 랙 설치 가능한 이더넷 모듈의 선택에 연결할 수 있습니다..시리즈 90-30 PLC는 SRTP와 Modbus TCP/IP 애플리케이션 프로토콜을 지원하기 위해 제작되었습니다. IC693MDL653 입력 컨트롤러는 조정 가능한 처리 능력을 가지고 있습니다.조정 가능한 처리 전력은 IC693MDL653 입력 컨트롤러가 업그레이드하기가 쉽도록합니다..

기술 사양

기술 정보

IC693MDL653에 대한 사양

정압 24 볼트 DC
입력 전압 범위 24 볼트 DC (+10%, ∼20%)
모듈 32에 대한 입력 (그룹당 2개의 공통물 4개)
격리 1500 볼트 현장 측면과 논리 측면 사이
입력 전류 7.5 mA (평균)
입력 속성
정전 전압 15 볼트 DC 최소
정전 전압 6 볼트 DC 최대
현상 전류 최소 4.5mA
정전 전류 최대 2mA
응답 시간 최대 2 ms
정지 반응 시간 최대 2ms
내부 전력 소모 5 mA (16 입력 켜져)
