제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC693MDL634 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 상품 종류: | 입력 모듈 |
| 정격 전압: | 24 Ｖ DC | 입력전압 범위: | 0 내지 30 Ｖ DC |
| 입력: | 8 | 분야 측면과 논리 측면 사이의 차단: | 1500 Ｖ |
| 전압 정격에 있는 전형적 입력전류: | 7 마 | ||
| 강조하다: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |
||

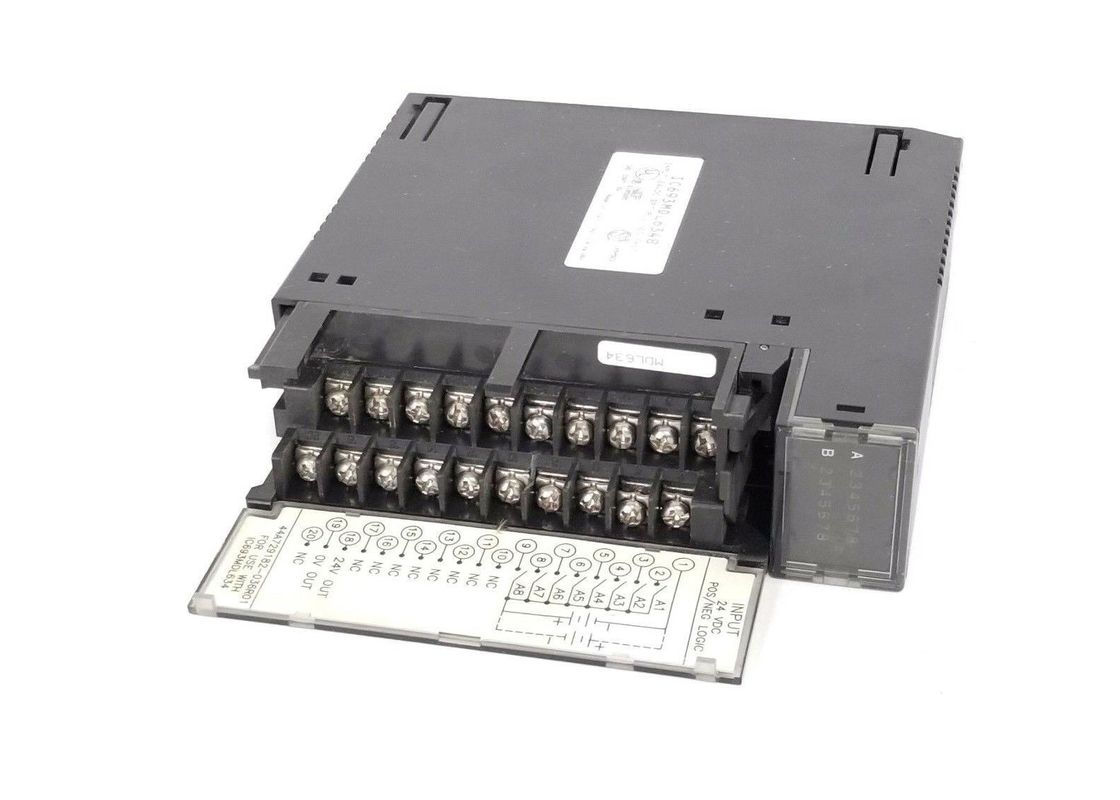

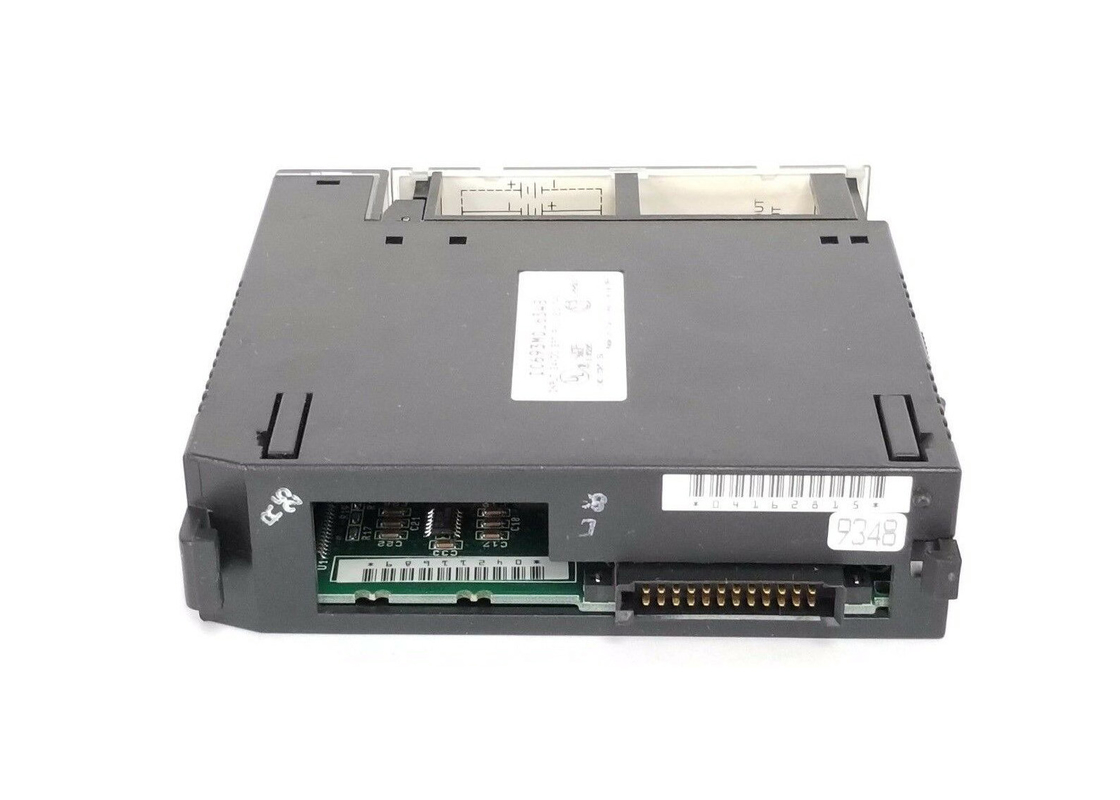

IC693MDL634는 GE Fanuc의 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러에 대한 24 볼트 DC 긍정적/부적 논리 입력 모듈이다.IC693MDL634 모듈은 8개의 입력 포인트와 하나의 공통 전력 입력 단말기를 가진 하나의 그룹을 가지고 있습니다.. IC693MDL634s 구성은 양성 논리 및 부정적인 논리 특성을 모두 허용합니다. 이러한 입력 특성은 다양한 사용자 제공 입력 장치에 적합합니다.전자 근접 스위치와 같이, 버튼, 제한 스위치.
전류가 입력 지점을 통과 한 후에는 입력 상태 테이블 (%I) 의 논리 1이됩니다. 사용자는 현장 장치를 작동하도록 전력을 공급할 수 있습니다.또는 고립된 +24 VDC 출력이 제한된 DC 입기에 전력을 공급하는 데 사용될 수 있습니다.. IC693MDL634s 입력 전압 범위는 0에서 +30 볼트 DC까지, 입력 전류는 7 mA (일반적으로) 가등전압에서. 11의 온 상태 전압으로 작동합니다.5~30볼트 DC와 0~+5볼트 DC의 정전 전압최저 온 상태 전류는 3.2mA이고 최대 오프 상태 전류는 1.1mA입니다.

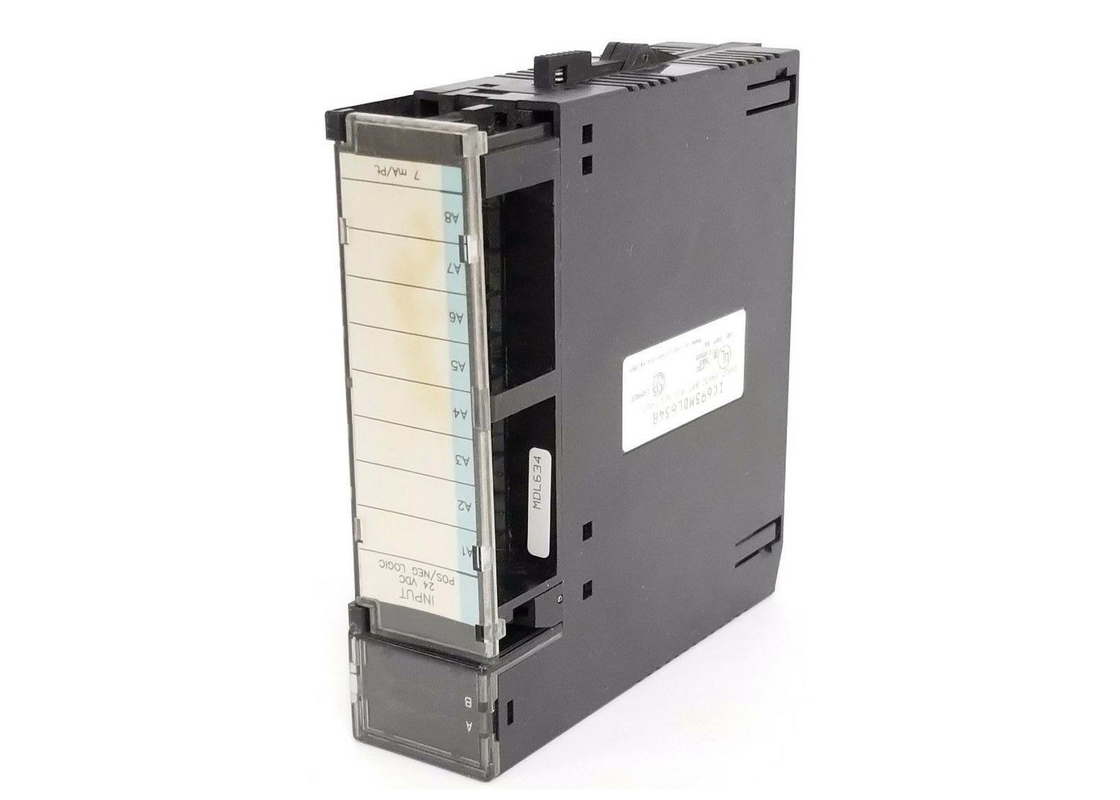

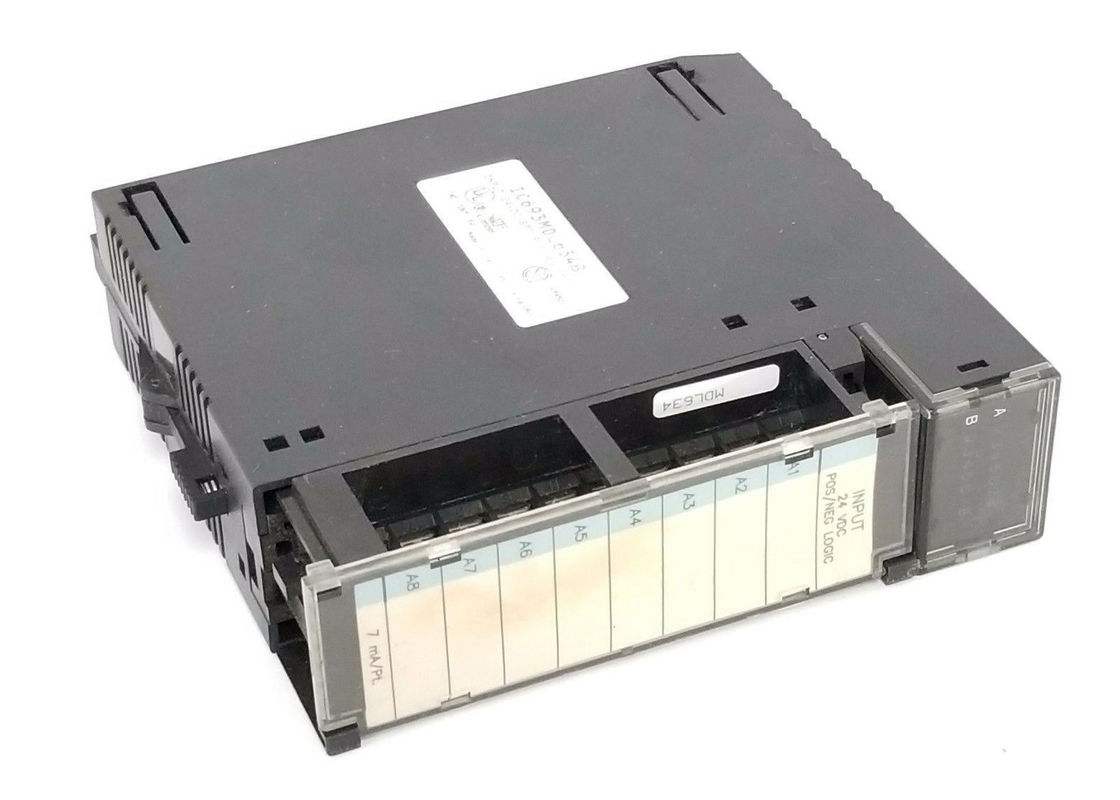

IC693MDL634에는 8개의 지점 각자의 ON/OFF 상태를 편리하게 표시할 수 있는 LED 조명 표시기가 탑재되어 있습니다. 이 LED 블록은 각 줄에 8개의 녹색 LED가 있는 2개의 수평 행을 가지고 있습니다.가장 높은 줄이 모듈에서 A1부터 8까지 (점 1부터 8) 로 표시된삽입물은 IC693MDL634의 힌딩 문의 내부와 외부 표면을 분리하고 파란색 왼쪽 가장자리에 의해 식별됩니다., 저전압 모듈을 신호합니다. 회로 배선에 대한 정보는 내부에 위치하고, 식별 정보는 외부 표면에 기록 될 수 있습니다.이 모듈은 시리즈 90-30 PLC 시스템에서 5 또는 10 슬롯 베이스 플레이트의 모든 I / O 슬롯에 설치 될 수 있습니다.
GE Fanuc IC693MDL634 모듈은 24 볼트 DC 등급 전압의 입력 모듈입니다.그것은 GE 지능형 플랫폼 / GE Fanuc 회사가 제조하는 프로그래밍 가능한 논리 제어기 또는 PLC의 시리즈 90-30 제품 라인의 일부로 제조됩니다.이 모듈은 8개의 입력 포인트 그룹과 하나의 공통 전력 입력 단말기를 갖추고 있습니다.GE Fanuc IC693MDL634 모듈의 구성은 부정적 및 긍정적 인 논리 특성을 모두 사용할 수 있습니다.이 입력 특성 중 일부는 사용자에 의해 공급되는 다양한 입력 장치에 가장 잘 사용됩니다. 예를 들어, 버튼과 제한 스위치. 전류가 입력 지점을 통과하면,입력 상태 테이블의 결과 로직 레벨은 1현장 장치를 작동하는 데 사용되는 전력은 운영자가 공급 할 수 있지만 + 24 볼트 DC의 고립 출력 전력은 제한된 DC 입력을위한 전력원으로 작동 할 수 있습니다.
GE Fanuc IC693MDL634 입력 모듈은 0 ~ 30 볼트 DC의 입력 전압 범위와 7 밀리 앰프의 평균 입력 전류 등급이 있습니다.이 모듈은 또한 11의 정상 전압 범위가 있습니다..5 ~ 30 볼트 DC, 0 ~ 5 볼트 DC 오프 상태 전압 범위. 최소 3.2 밀리암프의 온 상태 전류와 최대 1.1 밀리암프의 오프 상태 전류가 제공됩니다.IC693MDL634 모듈에는 8개의 입력 포인트 각각에 대한 "ON" 및 "OFF" 상태를 표시하는 LED 조명 표시기가 있습니다.. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.
| 정량 전압: | 24 볼트 DC |
| # 입력: | 8 |
| 주파수: | 1개 |
| 입력 전류: | 70.0mA |
| 입력 전압 범위: | 0~-30 볼트 DC |
| DC 전력: | 아니 |
정압 24 볼트 DC
입력 전압 범위 0 ~ + 30 볼트 DC
각 모듈 8에 대한 입력 (일개의 공통으로 한 그룹)
격리 1500 볼트 현장 측면과 논리 측면 사이
입력 전류 7 mA (기반) 등급 전압에서
입력 속성
정전압 11.5~30볼트 DC
정전 전압 0~+5 볼트 DC
현상 전류 최소 3.2mA
정전 전류 1.1mA 최대
반응 시간 7ms 전형적인
정지 반응 시간 7ms 전형
전력 소비: 5V 45 mA (모든 입력 장치가 켜져)
전력 소비: 24V 62 mA 격리 된 24 볼트 백플레인 버스 또는 사용자 공급 전력
