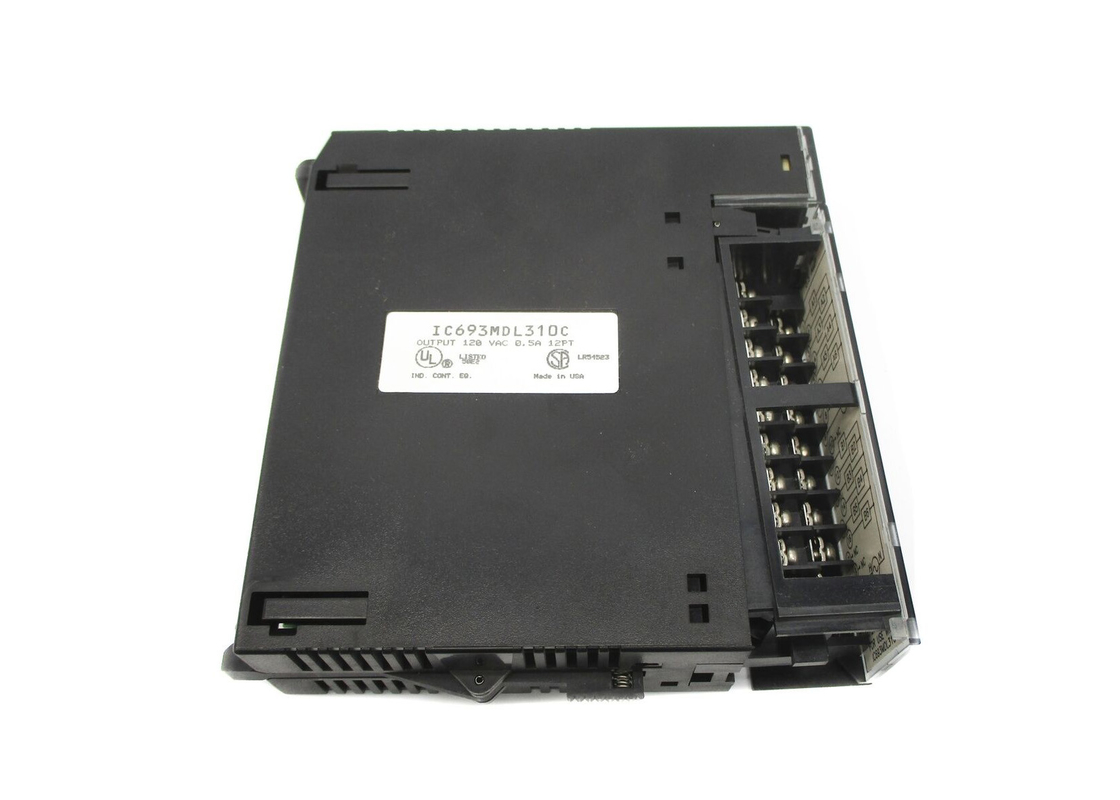

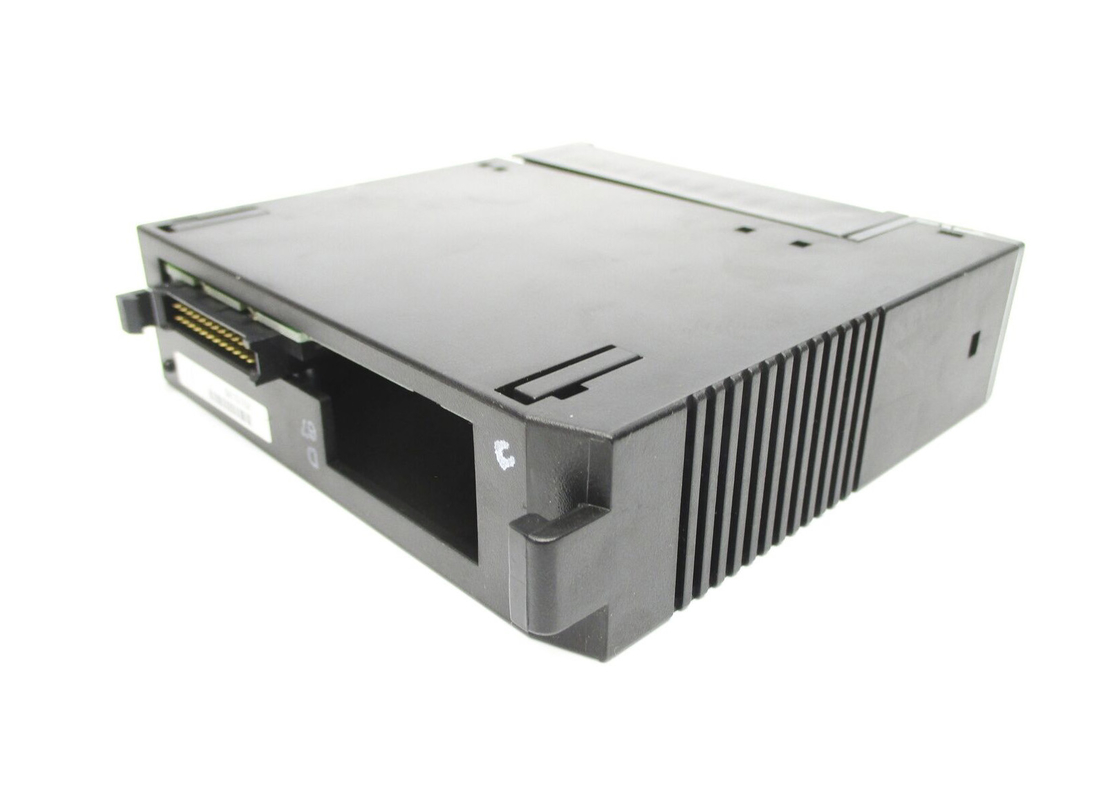

GE FANUC IC693MDL310, AC 출력 모듈, 시리즈 90-30, 120볼트 AC

GE FANUC IC693MDL310, AC 출력 모듈, 시리즈 90-30, 120 볼트 AC

제품 설명

IC693MDL310은 120 볼트, 0.5 Amp AC 출력 모듈로 두 개의 별도의 클래스에 12 개의 출력 포인트를 제공합니다. 두 클래스는 각각 6 개의 포인트를 가지고 있습니다.각 클래스는 모듈 내에서 묶이지 않는 분리된 공통점이 있습니다.이것은 각 클래스를 AC 공급의 다른 단계에서 사용할 수 있기 때문에 중요합니다. 각 클래스를 보호하기 위해 3 Amp 퓨즈가 사용됩니다.전력 라인에서 오는 일시적인 전기 소음으로부터 보호하기 위해 모든 출력 RC snubber 제공됩니다. IC693MDL310는 많은 인덕티브 및 진열 부하를 제어 할 수있는 출력 능력을 향상시키는 높은 수준의 입력 전류를 제공합니다.출력과 연결된 작업을 실행하는 AC 전력은 사용자로부터 공급되어야합니다..

모듈 상단에 LED 표시기가 위치해 각 점의 켜고 끄는 상태를 나타냅니다.모듈은 출력 상태를 위해 아래 줄에서 B1에서 6으로 나열 된 첫 번째 6 LED를 사용합니다.IC693MDL310는 또한 출력 1에서 6 및 9에서 14에 대한 16 포인트 출력으로 간주됩니다. 모듈은 힌징 도어의 내부 및 외부 표면 사이의 삽입으로 구성됩니다.모듈은 85 ~ 132 전압 AC의 출력 전압 범위가 있습니다이 모듈의 출력 전류는 점당 0.5 Amps이다. 출력 최소 부하 전류는 단일 사이클에 최대 5 Amps이다. 모듈은 또한 120 볼트 AC에서 최대 3 mA의 출력 누출 전류를 가지고 있다.모듈에 의해 소비되는 전력은 뒷판에 5 볼트 버스에서 210mA입니다게다가, 각 클래스 사이에는 500볼트 단열이 있습니다.

IC693MDL310에 대해

GE Fanuc IC693MDL310 모듈은 12개의 출력 포인트를 각각 6개의 포인트로 2개의 그룹으로 묶은 출력 모듈입니다.이 모듈은 GE Fanuc 시리즈 90-30 PLC 제품 라인의 일부로 제조되며, 운영 전압은 120 볼트 AC이며, 현재는 0.5 Amps. 2 그룹 각각은 모듈 내부에 고정 된 고립 된 공동으로 구성되어 있습니다. 각 유형은 전원 공급 장치의 작동의 다양한 단계에서 사용할 수 있습니다.IC693MDL310 모듈은 각 그룹을 보호하는 3 Amps로 지정 된 피지와 함께 제공됩니다모든 출력은 전력 라인으로부터의 일시적인 전기 소음으로부터 보호를 제공하기 위해 RC 스냅버가 제공됩니다.그것은 다른 화전 및 인덕티브 부하를 제어 할 수있는 출력 능력을 증가시키는 높은 수준의 출력 전류를 제공합니다..

IC693MDL310 출력 모듈의 사용자는 출력과 연결된 동작을 실행하기 위해 변속 전원을 공급해야 합니다.IC693MDL310 모듈의 다른 특징은 모듈의 상단에 있는 LED 지표로 각 출력 포인트의 "ON" 및 "OFF" 상태를 보여줍니다.. 그것은 출력 상태를 위해 아래 줄에 B1에서 B6로 표시 된 첫 번째 6 개의 LED를 사용합니다. 그것은 또한 힌딩 문의 내부 및 외부 표면의 중앙에 삽입 장치를 가지고 있습니다.이 모듈은 85 ~ 132 볼트 AC에서 출력 전압이 있습니다, 점당 0.5 Amps의 평준 전류를 가지고 있습니다. 또한 한 사이클에 5 Amps의 부착 부하 전류를 가지고 있습니다.그것은 또한 모듈과 함께 제공되며 최대 120 볼트 AC에서 3 밀리 앰프의 출력 전류 누출을 가지고 있습니다.
