브랜드: | GE 파눅 | 모델: | IC693CPU351 |
---|---|---|---|
시리즈: | 시리즈 90-30 | 제품 종류: | 중앙처리장치 (CPU) |
프로세서: | 인텔 386EX 프로세서 | 전압 정격: | 5 볼트 DC |
후면 전류 등급: | 890 밀리앰프 | 전원 공급: | IC693PWR330 고성능 전원 공급기 |
최대 분리된 입출력 능력: | 4096개 입출력 핵심 | 최대 아날로그 입출력 능력: | 2048 입력, 512개 출력 |
강조하다: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |

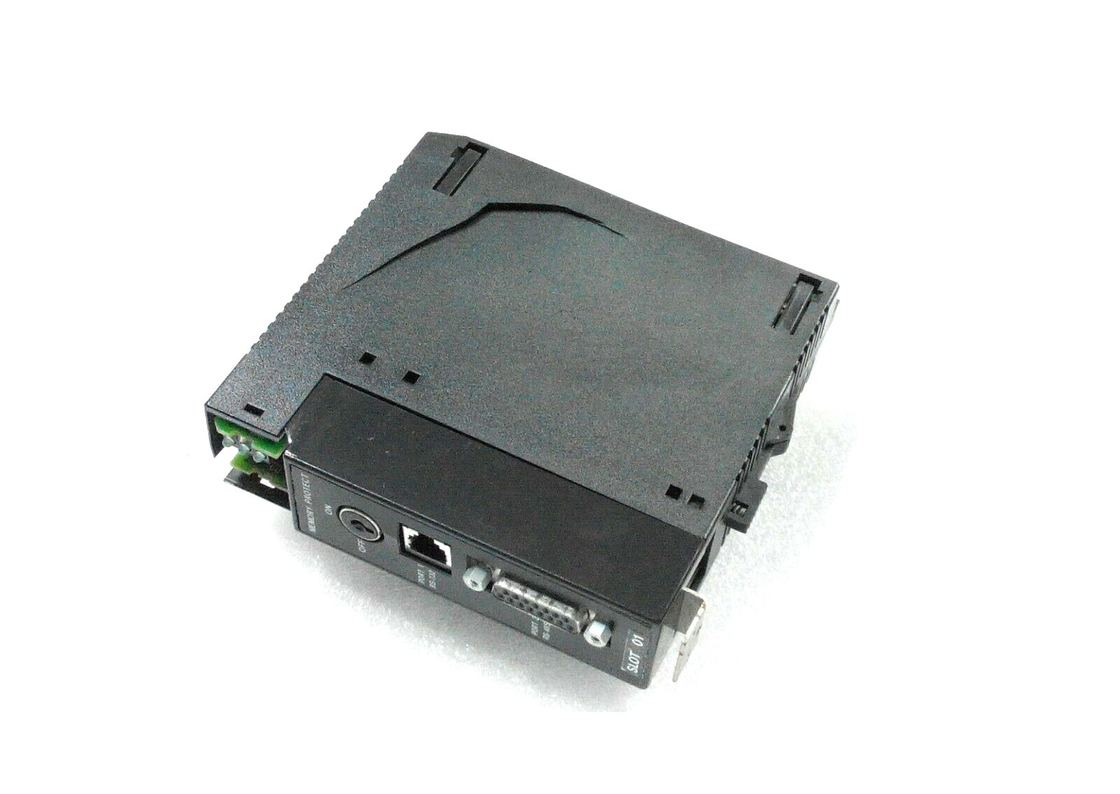

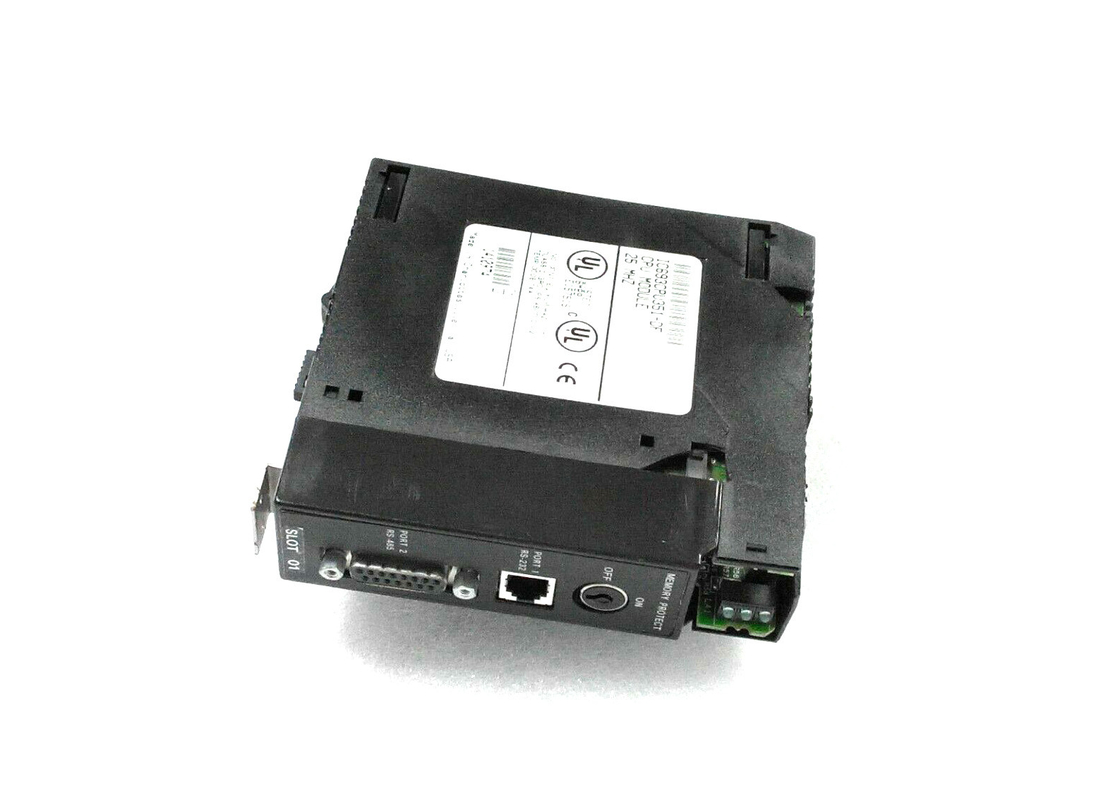

GE Fanuc IC693CPU351은 단일 슬롯을 가진 CPU 모듈이다. 이 모듈에 의해 사용되는 최대 전력은 5V DC 공급이며 전원 공급에서 필요한 부하는 890 mA이다.이 모듈은 25MHz의 처리 속도를 가지고 기능을 수행하고 사용된 프로세서는 80386EX입니다.또한, 이 모듈은 0°C ~ 60°C의 주변 온도 범위 내에서 작동해야합니다. 이 모듈은 또한 모듈에 프로그램을 입력하기 위해 240K 바이트의 내장 사용자 메모리를 제공합니다.사용자 메모리에 사용할 수 있는 실제 크기는 주로 %AI에 할당된 금액에 달려 있습니다., %R 및 %AQ.
IC693CPU351은 데이터를 저장하기 위해 플래시와 RAM과 같은 메모리 스토리지를 사용하고 PCM/CCM와 호환됩니다. 또한 펌웨어 버전 9의 부동 소수점 수학과 같은 기능을 지원합니다.0 및 나중에 출시 된 버전이 모듈은 2000개 이상의 타이머 또는 카운터를 포함하고 있다. IC693CPU351은 또한 배터리 백업 클럭을 갖추고 있다. 또한 이 모듈이 달성한 스캔 속도는 0.22m-sec/1K이다.IC693CPU351는 1280 비트의 글로벌 메모리와 9999 단어의 레지스터 메모리를 포함합니다.또한, 아날로그 입력 및 출력을위한 제공 된 메모리는 고정되어 9999 단어입니다. 메모리 또한 4096 비트 및 256 비트의 내부 및 임시 출력 코일에 할당됩니다.IC693CPU351는 SNP 슬레이브와 RTU 슬레이브를 지원하는 세 개의 일련 포트로 구성됩니다..
프로세서 속도: | 25MHz |
I/O 포인트: | 2048 |
레지스트 메모리: | 240KBytes |
부동 소수점 수학: | 네 |
32 BIT 시스템 | |
프로세서: | 80386EX |
CPU 타입 | 단일 슬롯 CPU 모듈 |
시스템별 기본판 총 | 8 (CPU 기본판 + 7 확장 및/또는 리모컨) |
전원 공급 장치에서 요구되는 부하 | +5 VDC 공급에서 890 밀리암퍼 |
프로세서 속도 | 25 메가헤르츠 |
프로세서 타입 | 80386EX |
일반적인 스캔 속도 | 0논리 1K당.22 밀리초 (불스 접촉) |
사용자 메모리 (총) |
240K (245,760) 바이트 참고: 사용 가능한 사용자 프로그램 메모리의 실제 크기는 아래에 설명된 %R, %AI 및 %AQ 구성 가능한 워드 메모리 유형에 대해 구성된 양에 달려 있습니다. 참고: 구성 가능한 메모리는 펌웨어 버전 9.00 이상이 필요합니다. 이전 펌웨어 버전은 고정 사용자 메모리의 80K 만 지원합니다. |
디스크리트 입력 포인트 - %I | 2,048 |
디스크리트 출력 포인트 - %Q | 2,048 |
디스크리트 글로벌 메모리 - %G | 1,280 비트 |
내부 코일 - %M | 4,096 비트 |
출력 (임시적) 코일 - %T | 256 비트 |
시스템 상태 참조 - %S | 128비트 (%S, %SA, %SB, %SC - 각각 32비트) |
레지스트 메모리 - % R | 도스 프로그래머와 함께 128 단어에서 16,384 단어까지, 윈도우 프로그래머 2와 함께 128 단어에서 32,640 단어까지, 128 단어 증가로 구성할 수 있습니다.2베르사프로 10또는 논리 개발자 PLC. |
아날로그 입력 - %AI | 도스 프로그래머와 함께 128 단어에서 8,192 단어, 윈도우 프로그래머 2와 함께 128 단어에서 32,640 단어까지 128 단어 증가로 구성 할 수 있습니다.2베르사프로 10또는 논리 개발자 PLC. |
아날로그 출력 - %AQ | 도스 프로그래머와 함께 128 단어에서 8,192 단어, 윈도우 프로그래머 2와 함께 128 단어에서 32,640 단어까지 128 단어 증가로 구성 할 수 있습니다.2베르사프로 10또는 논리 개발자 PLC. |
시스템 레지스터 (만 참조 테이블 보기를 위해; 사용자 로직 프로그램에서 참조 될 수 없습니다) | 28 단어 (%SR) |
타이머/ 카운터 | > 2,000 (사용 가능한 사용자 메모리에 따라) |
근무 기록 | 네 |
내장된 일련 포트 | 세 개의 포트. SNP/SNPX 슬레이브 (전력 공급 연결 장치에) 와 RTU 슬레이브, SNP, SNPX 마스터/슬레이브, Serial I/O Write (포트 1 및 2) 를 지원합니다. CCM에 CMM 모듈이 필요합니다.RTU 기본 지원용 PCM 모듈. |
통신 | LANMultidrop를 지원합니다. 또한 이더넷, FIP, PROFIBUS, GBC, GCM 및 GCM + 옵션 모듈을 지원합니다. |
오버라이드 | 네 |
배터리 사용 시계 | 네 |
지원 중단 | 주기적인 서브루틴 기능을 지원합니다. |
메모리 저장장치 유형 | RAM 및 플래시 |
PCM/CCM 호환성 | 네 |
부동 소수점 수학 지원 | 네, 펌웨어 기반입니다. ( 펌웨어 9.00 이상 필요합니다.) |
