브랜드: | GE 파눅 | 모델: | IC693CPU311 |
---|---|---|---|
시리즈: | 시리즈 90-30 | 제품 종류: | CPU |
프로세서 속도: | 10 메가헤르쯔 | 작동 온도: | 32 내지 140 화씨도 |
강조하다: | 24VDC 네거티브 논리 입력 module,24VDC 정논리 입력 Module,2A 부정 논리 출력 모듈 |

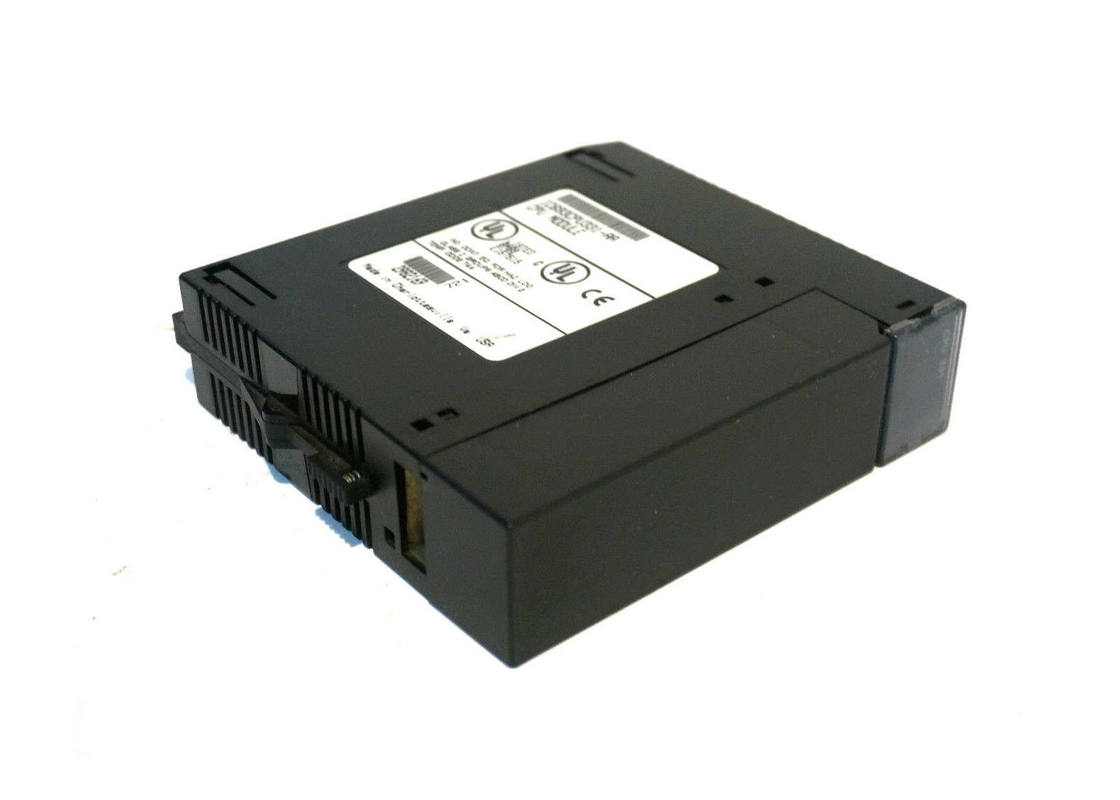

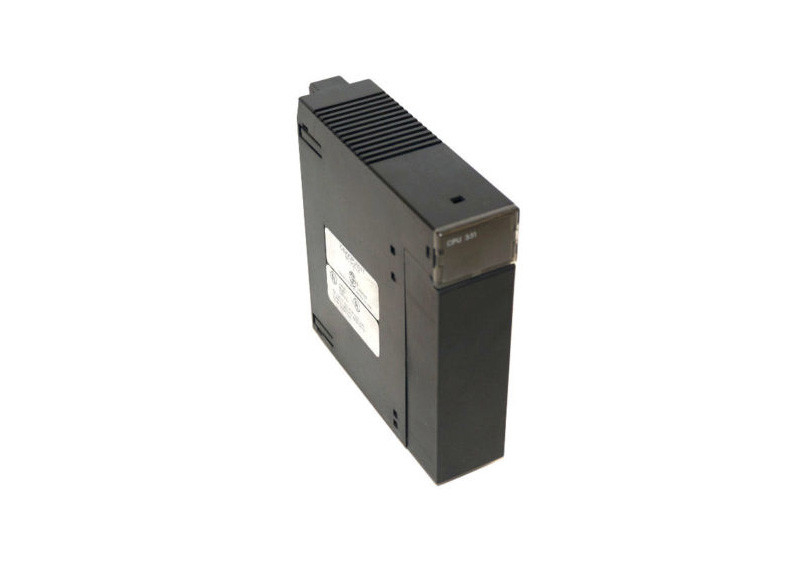

일반:IC693CPU331은 단일 슬롯 CPU 모듈이다. GE Fanuc 자동화 회사 합작기업, GE 자동화 및 제어 부문으로도 알려져 있으며, 이 모듈의 제조업체이다.
기판:단일 시스템은 최대 5개의 베이스플릿을 지원할 수 있으며, 여기에는 CPU를 위한 베이스플릿 1개와 4개의 원격 및 확장 베이스플릿이 포함된다.
전력:이 CPU는 전원 공급 장치에서 350milliamp의 부하를 필요로 하며, 이는 +5V DC의 속도를 가져야 한다. 10MHz의 프로세서 속도를 가진 IC693CPU331은 80188 프로세서를 사용합니다.주변 작업 온도는 0°C에서 60°C 또는 32°F에서 140°F까지.
구체적으로:IC693CPU331는 모듈형 CPU로 CPU, 메모리 칩, 회로 보드에 용접된 통합 연결 회로 칩, 백플레인 보드를 포함한다.CPU 모듈은 백플레인에 삽입됩니다IC693CPU331는 플러그인 모듈이기 때문에 가능합니다. 사용자는 항상 CPU 모듈을 기본판의 슬롯 1에 설치해야합니다.원격 베이스플릿과 확장은 모듈형 CPU가 지원하는 기능입니다이 CPU 모델은 스캔 속도가 있습니다. 1K의 논리, 또는 우리는 볼의 접촉을 말할 수 있습니다 일반적으로 0.4 밀리 초입니다. 사용자에 사용할 수 있는 프로그램 메모리의 최대 16K 바이트가 있습니다.또한 시스템 상태에 대한 참조를 위해 128 비트가 예약되어 있습니다.
IC693CPU331은 멀티 드롭 지원 및 이더넷과 함께 LAN을 포함한 여러 통신 모드를 지원합니다. 이 모듈은 FIP, GBC, GCM 및 GCM +와 같은 다른 통신 모듈을 지원합니다.IC693CPU331는 또한 오버라이드 및 배터리 전동 시계를 포함한 기능을 지원합니다그러나, 중단은 현재 지원되지 않습니다. RAM 및 EEPROM 또는 EPROM (선택) 는 지원되는 메모리 저장 유형입니다. 또한 PCM/CCM와 호환됩니다.
프로세서 속도 | 10MHz |
I/O 포인트 | 512 |
레지스터 메모리 | 4KBytes |
부동 소수점 수학 | 아니 |
16 BIT 시스템 | 네 |
프로세서 |
80188 |
CPU 타입 | 단일 슬롯 CPU 모듈 |
시스템별 기본판 총 | 5 (CPU 기본판 + 4 확장 및/또는 리모컨) |
전원 공급 장치에서 요구되는 부하 | +5 VDC 공급에서 350 밀리암퍼 |
프로세서 속도 | 10 메가헤르츠 |
프로세서 타입 | 80188 |
작동 온도 | 0~60°C (32~140°F) 환경 |
일반적인 스캔 속도 | 01K 로직에 4 밀리 초 (부울 접촉) |
사용자 프로그램 메모리 (최대) | 16K 바이트 |
디스크리트 입력 포인트 - %I | 512 |
디스크리트 출력 포인트 - %Q | 512 |
디스크리트 글로벌 메모리 - %G | 1280 비트 |
내부 코일 - %M | 1024 비트 |
출력 (임시적) 코일 - %T | 256 비트 |
시스템 상태 참조 - %S | 128비트 (%S, %SA, %SB, %SC - 각각 32비트) |
레지스트 메모리 - % R | 2048 단어 |
아날로그 입력 - %AI | 128 단어 |
아날로그 출력 - %AQ | 64 단어 |
시스템 레지스터 (만 참조 테이블 보기를 위해; 사용자 로직 프로그램에서 참조 될 수 없습니다) | 16 단어 (%SR) |
타이머/ 카운터 | 680 |
근무 기록 | 네 |
내장된 항구 | 1 (PLC 전원 공급 장치에 커넥터를 사용합니다). SNP/SNP-X 슬레이브 프로토콜을 지원합니다. SNP/SNP-X 마스터, CCM 또는 RTU 슬레이브 지원을위한 CMM 모듈이 필요합니다. RTU 마스터 지원을위한 PCM 모듈. |
통신 | LAN - 멀티 드롭을 지원합니다. 또한 이더넷, FIP, Profibus, GBC, GCM, GCM + 옵션 모듈을 지원합니다. |
오버라이드 | 네 |
배터리 사용 시계 | 네 |
중단 | 아니 |
메모리 저장장치 유형 | RAM 및 선택적 EPROM 또는 EEPROM |
PCM/CCM 호환성 | 네 |
