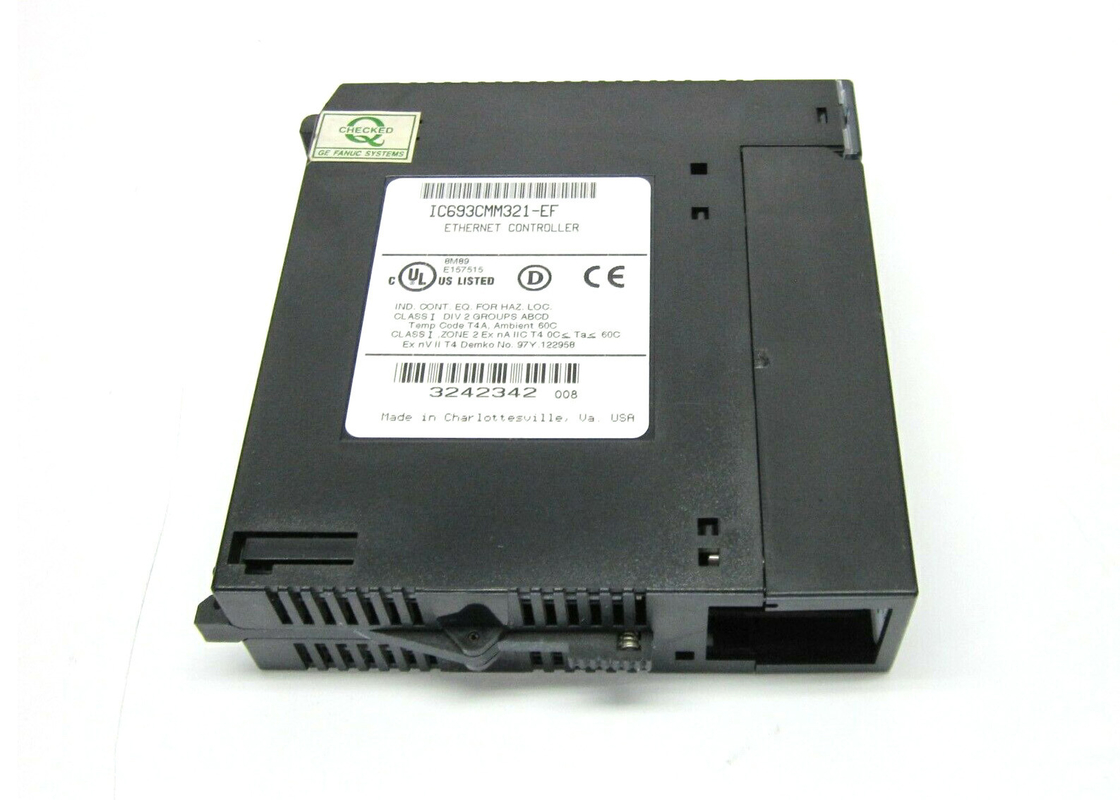

GE 파눅 IC693CMM321, 이더넷 인터페이스 모듈, 일련 90-30 PLC 시스템

GE FANUC IC693CMM321, 이더넷 인터페이스 모듈, 90-30 시리즈 PLC 시스템

제품 설명

의GE Fanuc IC693CMM321는 이더넷 인터페이스 모듈입니다.이 모듈을 시리즈 90-30 PLC 시스템에 구현함으로써 사용자는 이더넷 LAN에 연결할 수 있습니다. 이것은 AAUI 케이블과 외부 트랜시버를 통해 달성됩니다. 이 설정PLC 시스템이 호스트와 네트워크에 있는 다른 제어 장치와 통신할 수 있게 해줍니다.IC693CMM321 인터페이스 모듈은 클라이언트 및 서버 기능을 모두 가지고 있습니다. COMMREQ 기능 블록을 통해 사다리 프로그램을 사용하여,모듈은 이더넷 인터페이스를 포함하는 다른 PLC와 통신하는 클라이언트 역할을 합니다.서버로 동작할 때, 모듈은 요청에만 응답한다. 예를 들어, 클라이언트로 동작하는 다른 90-30 시리즈 PLC에 응답할 수 있다.

이더넷 인터페이스 모듈은 사용자가 PLC에 장치에서 데이터 전송을 시작하는 것과 같은 많은 일을 할 수 있습니다.최대 16개의 서버 연결을 가진 여러 장치와 동시에 통신할 수 있습니다.그러나 IC693CMM321은모듈은 핸드 홀드 프로그래머를 지원하지 않습니다90-30, 20 또는 마이크로 시리즈의 모든 모델 범위.사용자는 모듈을 어떤 90-30 시리즈 시스템과 함께 사용할 수 있습니다. 하나 또는 둘은 기본판에 설치하여 함께 사용할 수 있습니다. 모듈에 재시작 버튼이 있습니다.실제로는 여러 기능을 가지고 있습니다.LED 테스트를 실행할 수 있고, 재시작 및 재부하 모드와 재시작 및 유지보수 유틸리티를 입력하는 기능이 있습니다.모듈의 앞 문이 닫히면, 재시작 버튼은 접근할 수 없습니다.

IC693CMM321 모듈은 GE Fanuc Automation에서 제조한 이더넷 인터페이스 모듈 또는 TCP/IP 모듈이다.이 단위는 시리즈 90-30 제품 라인의 일부이며 시리즈 90-30 프로그래밍 가능한 논리 컨트롤러 (PLC) 가 이더넷 로컬 영역 네트워크 (LAN) 에 연결되도록 설계되었습니다.. The connection is made by using the AAUI cable as well as the external transceiver and it makes communication with the host devices possible as well as communication with other control devices through the Ethernet network possibleGE Fanuc IC693CMM321 이더넷 인터페이스 TCP/IP 모듈은 서버 장치 또는 클라이언트 장치로 사용하도록 설계되었습니다.이 모듈은 이더넷 인터페이스와 GE Fanuc PLC의 통신 연결을 시작할 때 클라이언트 장치로 사용됩니다.. 그것은 다양한 연결된 장치의 요청에 응답하는 동안 서버 장치로 작동합니다.이 이더넷 인터페이스 단위는 호스트 컴퓨터 또는 클라이언트 장치로 작용하는 PLC의 요청에 응답하고 호스트 커뮤니케이션 툴킷 응용 프로그램을 사용합니다.

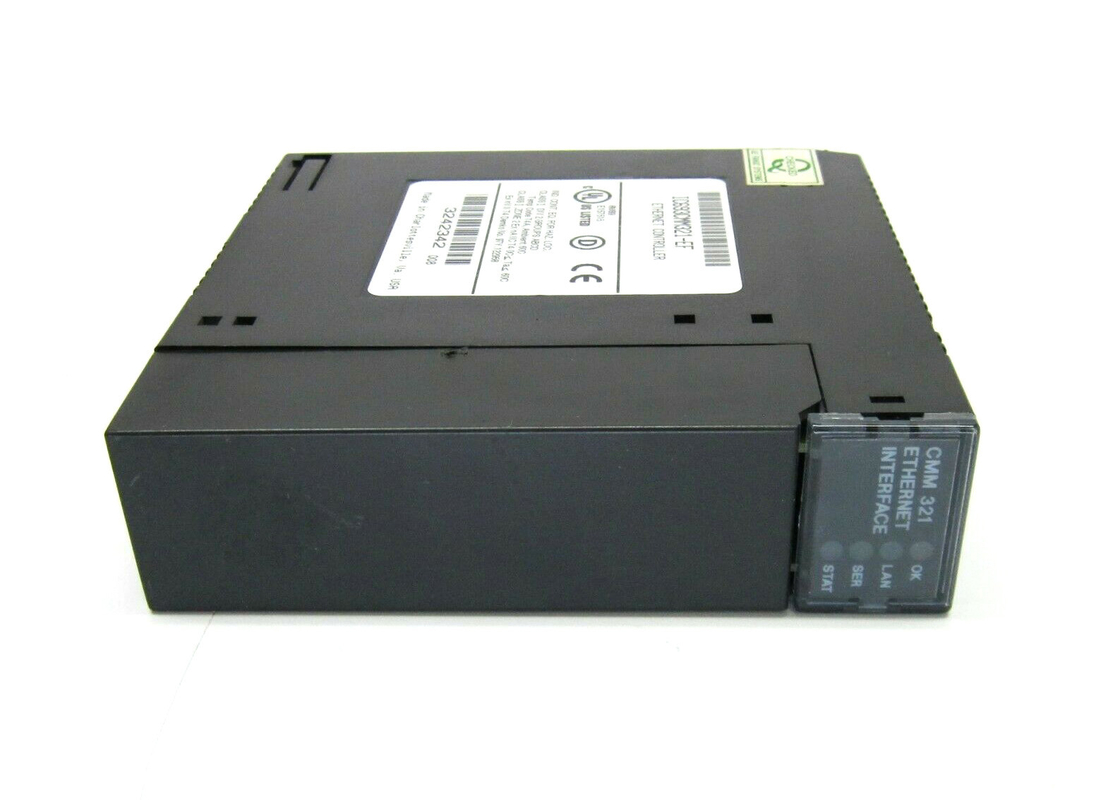

GE Fanuc IC693CMM321 이더넷 인터페이스 모듈은 PLC 시스템을 진단하고 유지 관리하며 PLC에서 다른 장치로 데이터 전송을 실행합니다.이 단말기는 여러 장치와 동시에 통신할 수 있도록 도와줍니다. 그리고 16개의 서버 연결까지 지원합니다.GE Fanuc 시리즈 90-30 베이스플릿은 1 또는 2 개의 이더넷 인터페이스 모듈을 설치 할 수 있습니다.이 모듈은 90-30 시리즈의 GE Fanuc 휴대용 프로그래머와 사용할 수 없습니다.IC693CMM321 모듈은 4 개의 LED 표시기와 2 개의 포트가 있으며, 여기에는 스테이션 관리자 포트와 펌웨어 업그레이드 포트가 포함되어 있습니다.이 단위의 LED 표시기에는,?? LAN,?? SER,?? STAT LED.

기술 사양
