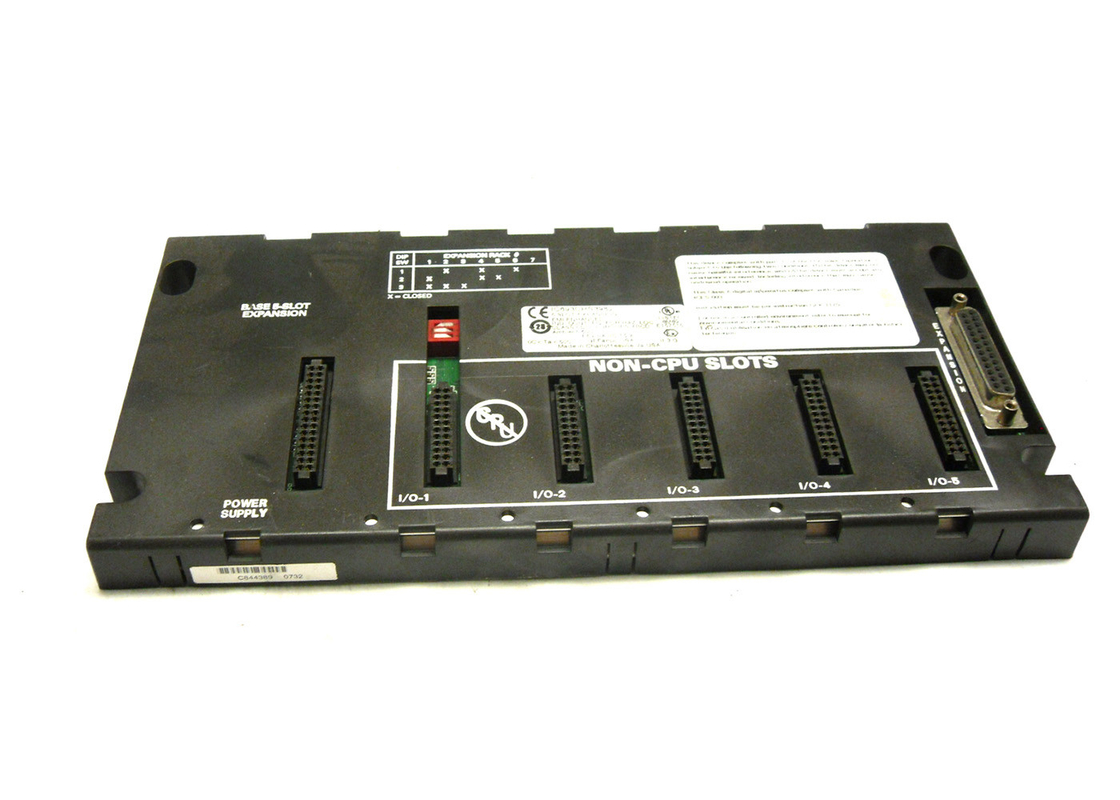

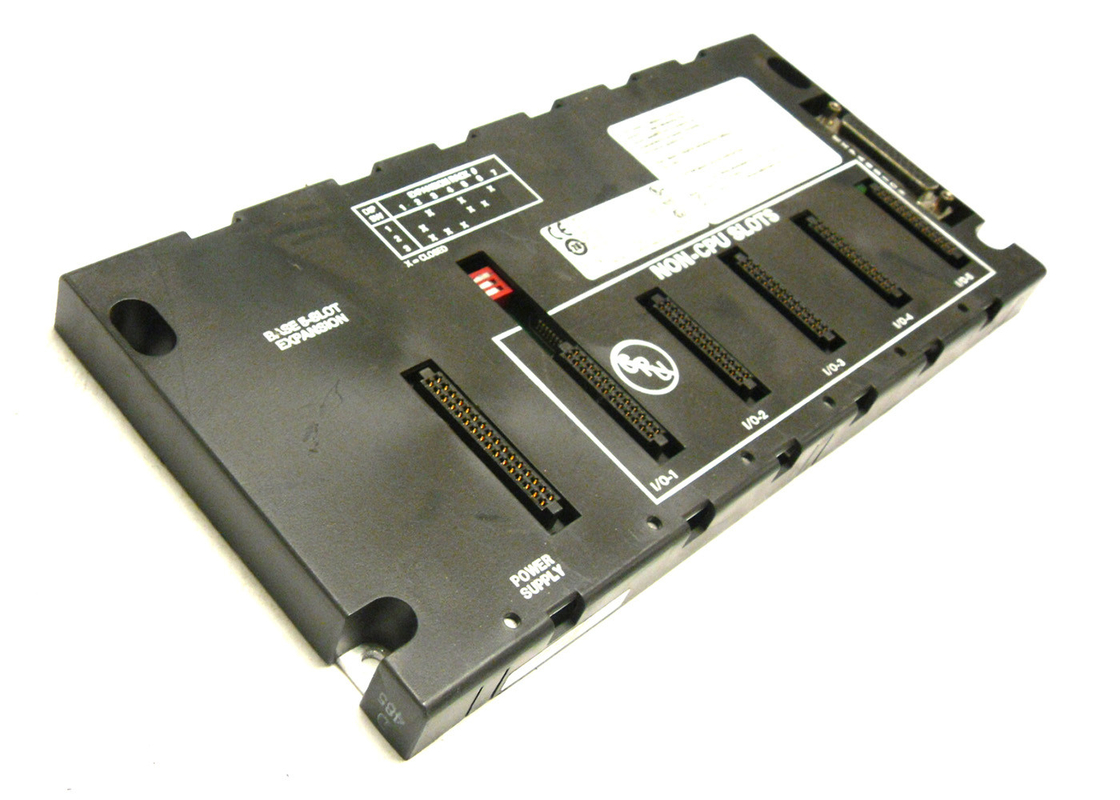

GE FANUC IC693CHS398, 5슬롯 확장 베이스 플레이트, 시리즈 90-30 모듈

제품 설명

GE Fanuc IC693CHS398는 5 슬롯 확장 기판입니다. 이 단위는 GE 시리즈 90-30 모듈과 함께 사용하도록 설계되었습니다. 10 슬롯 버전 (IC693CHS392) 과 마찬가지로 이 베이스플릿을 사용할 때 고려해야 할 몇 가지 기능과 지침이 있습니다.우선 원격 기판은 독립적인 단위일 수 없습니다.대신 CPU가 있는 시스템과 연결되어야 합니다. 이 CPU는 프로그래밍 가능한 논리 컨트롤러 (PLC) 의 일부일 수도 있고 개인용 컴퓨터의 일부일 수도 있습니다.PC에는 개인용 컴퓨터 인터페이스 카드가 있어야 합니다.두 번째로,CPU 기본판과 확장 기본판 사이의 연결 케이블은 총 50피트 이상이 아닙니다.

시스템 내의 CPU의 종류는 사용할 수 있는 원격 베이스플릿의 수를 결정한다. CPU 331, 340, 341의 경우, 사용할 수 있는 가장 많은 것은 4개의 원격 베이스플릿이다.모든 CPU는 350 이상의 번호가 있습니다이 시스템의 원격 뒷판은 다음 옵션 모듈 - PCM, CMM, ADC 및 BEM330을 지원할 수 없습니다.그들은 CPU 기판에 장착되어야합니다..다른 모든 옵션 모듈과 I/O 모듈은 모든 유형의 베이스플릿에 장착될 수 있습니다.

원격 베이스플릿은 확장 베이스플릿과 동일한 크기를 가지고 있으며, 동일한 유형의 전원 공급을 사용하고 동일한 I/O 모듈과 옵션 모듈을 지원합니다.오른쪽에 있는 각 원격 기판에는 25핀의 여성 D형 확장 커넥터가 있습니다. 다른 기판과 연결할 수 있게 해줍니다. 각 5 슬롯 원격 기판에는 랙 번호 선택 DIP 스위치가 있습니다. 설치 중에모든 확장 모듈이 공통된 토양에 연결되어 있어야 합니다.

기술 사양

기술 정보

확장 기판

• 그럴 수 있습니다.더 이상전체 50 피트 (15 미터) 보다 케이블을 연결 확장 베이스플릿과 CPU베이스플릿

• 확장 베이스플릿은 혼자 서 있을 수 없습니다. CPU가 있는 시스템과 연결되어야 합니다.CPU는 PLC 또는 개인 컴퓨터 인터페이스 카드가 장착 된 개인 컴퓨터에있을 수 있습니다.11)

• 시스템당 허용되는 확장 베이스플레이트의 최대 수는 CPU의 종류에 따라 달라진다. CPU 331, 340 및 341의 경우 최대 수는 4이다. 350 및 그 이상의 CPU의 경우 최대 수는7.

• 각 확장 기판은 25 핀 여성 D형 I/O 버스 확장 커넥터가 있습니다. 장착된 에 그 맞아요 끝 에 대해 연결 에 다른 것 베이스플릿

• 사용 가능안쪽2개버전5 슬롯(IC693CHS398)그리고10 슬롯 (IC693CHS392)

• 그리고확장 배면아니죠지원의똑똑한 다음옵션모듈:PCM, ADC,BEM330,그리고CMM. 이 모듈은될 것장착된안쪽aCPU베이스플릿모두 다른 것 I/O 그리고 옵션 모듈 할 수 있습니다 될 것 장착된 안쪽 어떤 것 종류 의 랙.

• 모든 확장 기판은 공통된 바닥에 연결되어야 합니다 (설치에 대한 ′′ 설치 ′′ 장을 참조하십시오.)세부 사항)

• 확장 기판은 같은 크기이고 같은 종류의 전원을 사용합니다. 그리고 지원 의 같은 것 I/O 그리고 옵션 모듈 로 의 원격 베이스플릿

• 각각 확장 기판 가지고 있습니다 a 라크 번호 선택 DIP 교류.
