제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 터미널 유니트 | 모델 부정.: | TU810V1 |
|---|---|---|---|
| 물품 번호: | 3BSE01320R1 | 타입: | 콤팩트 |
| 연결: | 터미널 블록 | 채널: | 16 |
| 전압: | 50V | 단일 / 과다한 입출력: | 단일 |
| 강조하다: | 이더네트 I o 단위,plc I o 단위 |
||

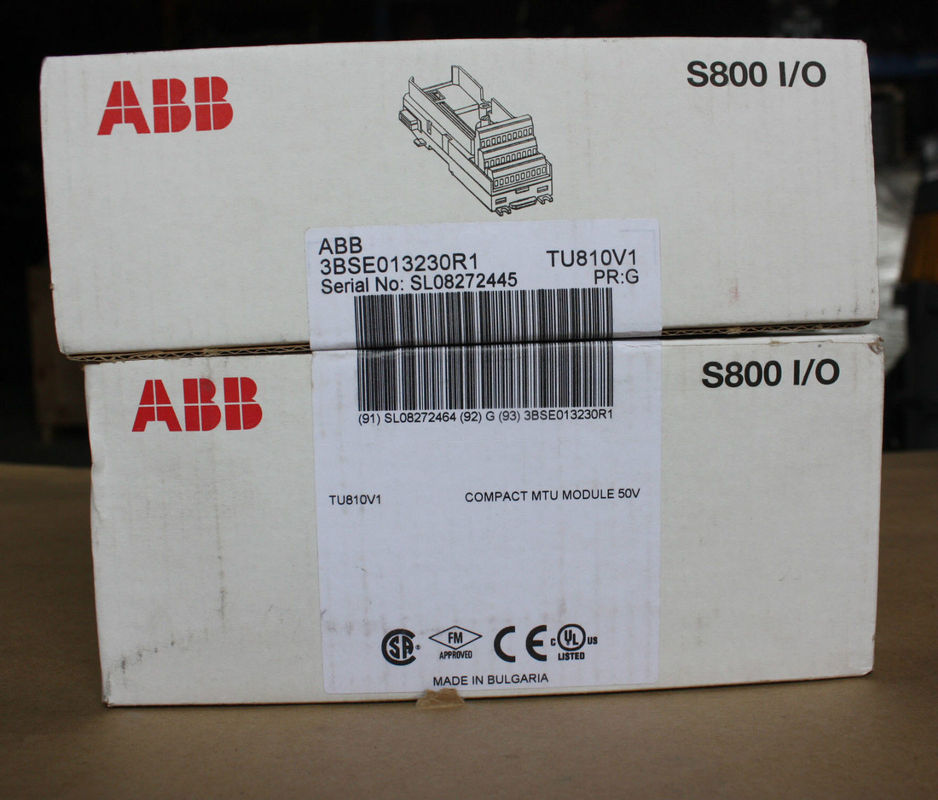

밀봉된 ABB S800 입출력 MTU 3BSE01320R1 소형화 모듈 TU810V1 단자 블록 50V
TU810V1에 대한 기술
TU810/TU810V1은 S800 입출력에 대해 16 채널 50 Ｖ 소형화 모듈 단말장치 (MTU) 입니다. MTU는 I/O 모듈에 필드 와이어링의 연결을 위해 사용된 수동적인 장치입니다. 그것은 또한 모듈뷔스의 부분을 포함합니다.
MTU는 I/O 모듈에 그리고 다음 MTU에 모듈뷔스를 분배합니다. 그것은 퇴임하는 위치 신호를 다음 MTU로 이동시킴으로써 또한 I/O 모듈에 대한 정확한 주소를 발생시킵니다.
2 기계식 키는 I/O 모듈의 다른 유형을 위해 MTU를 구성하는데 사용됩니다. 이것은 기계적 구조 일 뿐이고 그것이 MTU 또는 I/O 모듈의 기능성에 영향을 미치지 않습니다. 각각 핵심은 36 다른 배치의 전체 수를 주는 6곳 위치들을 가지고 있습니다.
특징과 혜택
일반의 정보
| 물품 번호 | 3BSE013230R1 |
| 타입 | 계약 |
| 연결 | 단자 블록 |
| 채널 | 16 |
| 전압 | 50 Ｖ |
| 장착 | 양쪽 방향 |
| 증가하는 세부 사항 | 수평선상 55 오크 (131 'Ｆ) 수직 40 오크 (104 'Ｆ) |
| 입출력으로 사용하세요 | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| 프로세스 접속 | 2 Ｘ 2 프로세스 파워, 5 Ｘ 2 프로세스 파워 (0 V) |
| 단일 / 과다한 입출력 | 단일 |
상세한 데이터
| 입출력 채널 당 최대 전류 | 2A |
| 최대 전류 프로세스 접속 | 5A |
| 받아들일 수 있는 배선 칫수 | 솔리드 : 0.2 - 꼼짝 못하게 된 4 mm2 : 0.2 - 2.5 mm2, 24 - 12 AWG |
| 유전 시험 전압 | 500 Ｖ 에어컨. |
입출력 MTU 터미널 유니트
| 이름 | 타입 | 연결 | 채널 | 전압 | 장착 |
|
TU810V1
|
계약 | 단자 블록 | 16 | 50 Ｖ | 양쪽 방향 |
| TU811V1 | 계약 | 단자 블록 | 8 | 250 Ｖ | 양쪽 방향 |
| TU812V1 | 계약 | 25 핀 디-서브 | 16 | 50 Ｖ | 양쪽 방향 |
| TU813 | 계약 | 스냅-인 커넥터를 주름을 잡으세요 | 8 | 250 Ｖ | 양쪽 방향 |
| TU814V1 | 계약 | 스냅-인 커넥터를 주름을 잡으세요 | 16 | 50 Ｖ | 양쪽 방향 |
| TU818 | 계약 | 단자 블록 | 32 | 50 Ｖ | 양쪽 방향 |
| TU819 | 계약 | 25 핀 디-서브 | 32 | 50 Ｖ | 양쪽 방향 |
| TU830V1 | 확대됩니다 | 단자 블록 | 16 | 50 Ｖ | 양쪽 방향 |
| TU831V1 | 확대됩니다 | 단자 블록 | 8 | 250 Ｖ | 양쪽 방향 |
| TU833 | 확대됩니다 | 스냅-인 커넥터를 주름을 잡으세요 | 16 | 50 Ｖ | 양쪽 방향 |
| TU834 | 확대됩니다 | 단자 블록 | 8 | 50 Ｖ | 양쪽 방향 |
| TU835V1 | 확대됩니다 | 단자 블록 | 8 | 50 Ｖ | 양쪽 방향 |
| TU836V1 | 확대됩니다 | 단자 블록 | 8 | 250 Ｖ | 양쪽 방향 |
| TU837V1 | 확대됩니다 | 단자 블록 | 8 | 250 Ｖ | 양쪽 방향 |
| TU838 | 확대됩니다 | 단자 블록 | 16 | 50 Ｖ | 양쪽 방향 |
| TU839 | 확대됩니다 | 단자 블록 | 8 | 250 Ｖ | 양쪽 방향 |
| TU842 | 과다합니다 | 단자 블록 | 16 | 50 Ｖ | 수평식 |
| TU843 | 과다합니다 | 단자 블록 | 16 | 50 Ｖ | 수직 |
| TU844 | 과다합니다 | 단자 블록 | 8 | 50 Ｖ | 수평식 |
| TU845 | 과다합니다 | 단자 블록 | 8 | 50 Ｖ | 수직 |
| TU850 | 확대됩니다 | 단자 블록 | 16 | 50 Ｖ | 양쪽 방향 |
| TU851 | 확대됩니다 | 단자 블록 | 16 | 250 Ｖ | 양쪽 방향 |
| TU852 | 과다합니다 | 25 핀 디-서브 | 16 | 50 Ｖ | 수평식 |
| TU854 | 과다합니다 | 25 핀 디-서브 | 16 | 50 Ｖ | 수평식 |
| TU890 | 계약 | 단자 블록 | 8 | 24 Ｖ | 수평식 |
| TU891 | 계약 | 단자 블록 | 8 | 24 Ｖ | 수평식 |
환경적이고 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | C1 디프 2 크르스, C1 지역 2 크르스, 아텍스 지역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC 60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
차원
| 높이 | 170 밀리미터 (6.7에.) 래치를 포함합니다 |
| 폭 | 64 밀리미터 (2.52에.) 연결기를 포함합니다, 58.5 밀리미터 (2.3에.) 설치되어서 비스듬히 나아가기 위해 비스듬히 나아갑니다 |
| 깊이 | 64 밀리미터 (2.52에.) 단말기를 포함하여 |
| 중량 | 0.17 킬로그램 (0.37 파운드) |
