제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | I/O 모듈 | 모델 부정.: | BC810K02 |
|---|---|---|---|
| 물품 번호: | 3BSE031155R1 | 과잉: | 예 |
| 높은 완전성: | 예 | 성능: | 지원받은 핫 스왑 |
| 소비 전력 +24 Ｖ typ / 최대: | 50 마 전형적 (70 마 최대) | 전력 소모 typ.: | 1.2 전형적인 Ｗ |
| 하이 라이트: | 이더네트 I o 단위,plc I o 단위 |
||

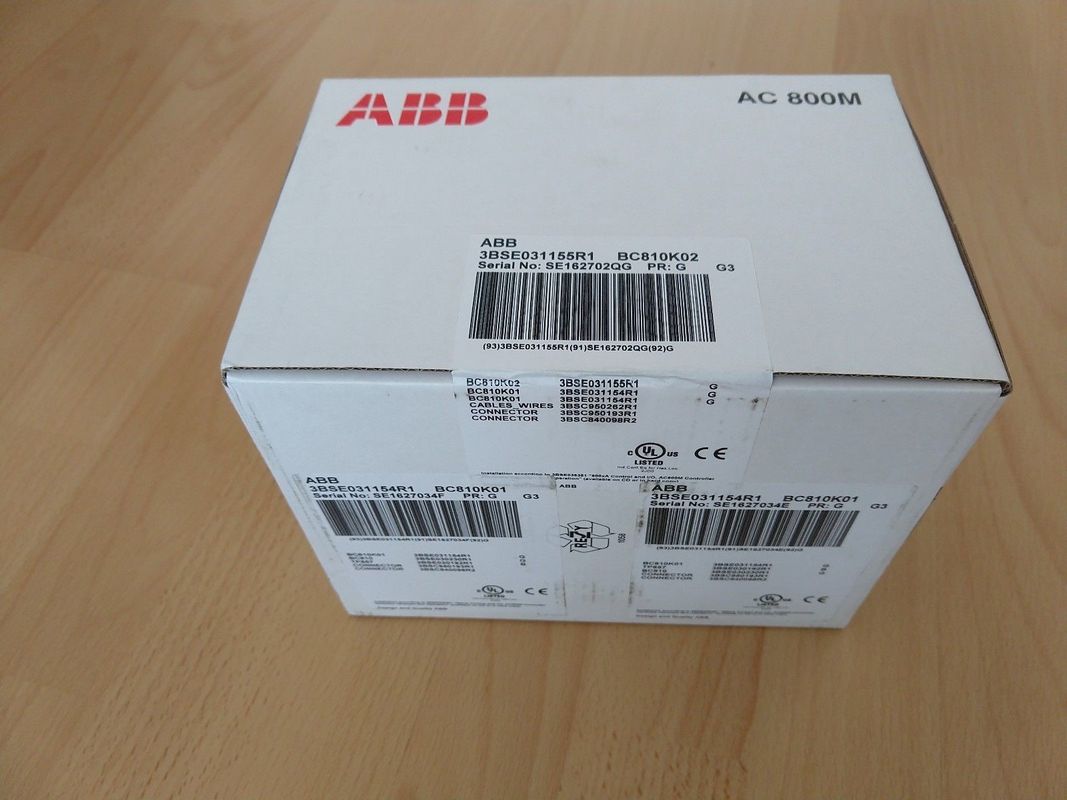

박스에서 ABB AC800M 제어기 BC810K02 모듈 3BSE031155R1 I/O 모듈 뉴
BC810K02에 대한 기술
BC810 부대는 2개의 기본 부품으로 구성됩니다 : 밑판 (TP857)와 전원 공급기 / 로직 보드. 밑판은 CEX-버스와 외부 전원에 대한 연결기가 거주한 곳입니다. 그것은 주택의 금속 부품류를 통하여 DIN-철도에 접지됩니다. 이사회는 또한 외부 전원 투표 다이오드와 퓨즈를 옮깁니다. 전원 공급기와 로직 보드는 +3.3 Ｖ 컨버터, 논리, CEX-버스 상호 접속을 위한 운전자와 접속 케이블을 위한 연결기를 포함합니다.
BC810은 PM861A, PM862, PM864A, PM865, PM866, PM866A와 PM867과 함께 사용될 수 있습니다.
상호 연결된 BC810과 예비 / 백업 CPU가 짝지운 2와 완전히 이중화 시스템에서, CEX 교통을 방해하지 않고 CPU 밑판을 BC810 지원 온라인 교체. 만약 BC810이 대체되어야 하면, 연결된 CEX 부분에 대한 모든 교통이 중지됩니다.
CEX-버스는 통신 인터페이스 장치와 탑재하고 있는 통신 포트를 확장해서 사용됩니다. CEX-버스 위의 과다한 통신 인터페이스를 사용하는 것은 또한 가능합니다. BC810이 익숙한 CEX-버스 상호 연결부는 그것을 분리 분절로 나눔으로써 CEX-버스에 유용성을 높입니다. 이것은 과다한 통신 인터페이스와 시스템에서 유용성을 향상시킵니다.
일반의 정보
| 물품 번호 | 3BSE031155R1 (BC810K02) |
| 과잉 | 예 |
| 높은 완전성 | 예 |
| 성능 | 지원받은 핫 스왑 |
상세한 데이터
| 전원 공급기 | 입력은 19.2 Ｖ DC와 30 Ｖ DC 사이에 L+와 Ｌ 24 Ｖ 명목상, 변화로 지정했습니다. |
| 소비 전력 +24 Ｖ typ / 최대 | 50 마 전형적 (70 마 최대) |
| 전력 소모 typ. | 1.2 전형적인 Ｗ |
통신
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | (PM865를 위한) SM811 | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| (PM867을 위한) SM812 | PM891K01 | PM891K02 |
환경적이고 인증
| 온도, 작동 | +5 내지 +55 'Ｃ (+41 내지 +131 'Ｆ) |
| 온도, 저장 | +70 'Ｃ (+158 'Ｆ에 대한 -40)에 대한 -40 |
| 상대 습도 | 5 내지 95 %, 불응축 |
| 보호 클래스 | EN60529, IEC 529에 따른 IP20 |
| CE 마킹 | 예 |
| 전기 안전 | UL508 |
| 위험 위치 | 크르스 등급 1, 지역 2, 아엑스 nA IIC T4, 엑스나 IIC T4Gc Ｘ |
| 해양 증명서 | ABS, BV, DNV-GL, LR, RS, CCS |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
특징과 혜택
오우 지원 과다한 통신 인터페이스 장치.
CPU을 오우 지원 온라인 대체.
오우 외부 전력 공급 장치.
오우 지원은 교환을 뜨겁게 합니다
차원
| 높이 | 185 밀리미터 (7.3에.) |
| 폭 | 59 밀리미터 (2.9에.) |
| 깊이 | 127.5 (5.0에.) |
| 중량 | 1.5 킬로그램 (3.31 파운드) (BC810K02 패키지) |
WTL에 의해 팔린 약간의 ABB 항목 :
WTL은 이 장비의 사용으로 생긴 어떠한 개인 상해 또는 재산 손실에 책임이 없습니다. 그것은 있습니다
이 장비의 안전 조작 & 작동에 관한 구매자의 책임과 장비가 있다는 것을 검증하고
그들의 기계류에 대한 순응성.
