제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | 출력 모듈 | 모델 부정.: | DO818 |
---|---|---|---|
물품 번호: | 3BSE069053R1 | 신호 조건: | 24 V d.c. (12 - 0.5 A인 32 V d.c.) |
채널 수: | 32개 채널 | 신호 유형: | 전류 소싱, 전류 제한 |
타입: | 아날로그 출력 | 기술: | S800 |
하이 라이트: | plc I o 단위,이더네트 I o 단위 |

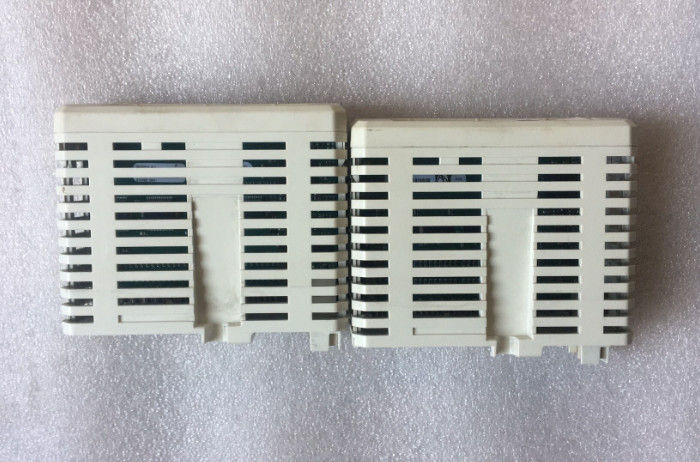

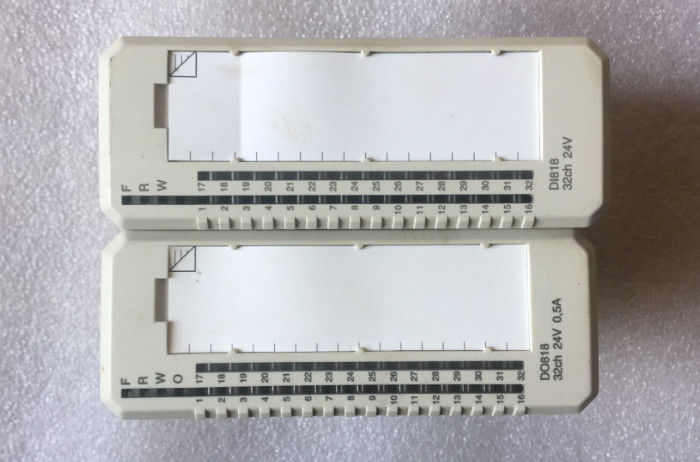

ABB 디지털 출력 모듈 DO818 32 샤넬 Gabrielle chanel S800 입출력 아날로그 모듈 3BSE069053R1
DO818에 대한 기술
DO818은 S800 입출력을 위한 32 채널 24 V 디지털 출력 모듈입니다. 이 모듈은 16개의 디지털 출력을 가지고 있습니다. 출력 전압 레인지는 12 내지 32 볼트이고 최대 연속출력전류가 0.5 A입니다. 출력은 전압 위에서 그리고 기온 위에서, 단락 회로에 대해서 보호됩니다. 출력은 16 다중과 2개의 개별적으로 고립 그룹과 각 그룹에서 한개 전압 감독 입력으로 분할됩니다. 각각 출력 채널은 단락 회로로 구성되고, 고온 위에서 상측 드라이버, EMC 보호 요소, 유도성 부하 억제, 출력 상태 징후 LED와 광학적 분리 장벽을 보호했습니다. 전압이 없어지면 절차 전압 관리 입력은 채널 에러 신호를 줍니다. 오류 신호는 모듈뷔스를 통하여 읽힐 수 있습니다.
일반의 정보
타입 | 디지털 출력 |
신호 조건 | 24 V d.c. (12 - 0.5 A인 32 V d.c.) |
물품 번호 | 3BSE069053R1 |
채널 수 | 32 |
시그널 타입 | 전류 소싱, 전류 제한 |
하트 | 부정 |
SOE | 부정 |
과잉 | 부정 |
높은 완전성 | 부정 |
본질 안전 | 부정 |
기술 | S800 |
상세한 데이터
차단 | 그룹 와이즈는 땅으로부터 분리했습니다 |
출력 부하 | |
최대 필드 케이블 길이 | 600 미터 (656 야드) |
정격 절연 전압 | 50 V |
유전 시험 전압 | 500 V 에어컨. |
전력 소모 | Typ 2.8 W |
전류 소모 +5 V 모듈뷔스 | Typ 70 마 |
전류 소모 +24 V 모듈뷔스 | 0 |
전류 소모 +24 V 외부 | 40 마 |
진단
주도한 전면은 있습니다 | F(ault), R(un), O(SP), 채널 1-32 상태 |
관리 | 2개 채널 (그룹 당 1) 프로세스 파워가 12 V 아래로 떨어질 때 활성화됩니다 |
관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
I/O 모듈
AI801 | AI810 | AI815 | AI820 | AI825 |
AI830A | AI835A | AI843 | AI845 | AI880A |
AI890 | AI893 | AI895 | AO801 | AO810V2 |
AO815 | AO820 | AO845A | AO890 | AO895 |
DI801 | DI802 | DI803 | DI810 | DI811 |
DI814 | DI818 | DI820 | DI821 | DI825 |
DI828 | DI830 | DI831 | DI840 | DI880 |
DI890 | DO801 | DO802 | DO810 | DO814 |
DO815 | DO818 | DO820 | DO821 | DO828 |
DO840 | DO880 | DO890 | DP820 | DP840 |
특징과 혜택
차원
높이 | 119 밀리미터 (4.7 ") |
폭 | 45 밀리미터 (1.77 ") |
깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
중량 | 0.18 킬로그램 (0.4 파운드.) |
컴프어빌리티
MTU로 사용하세요 | TU818, TU819, TU830 |
키조정 코드 | EA |
