제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 입력 모듈 | 모델 부정.: | DI821 |
|---|---|---|---|

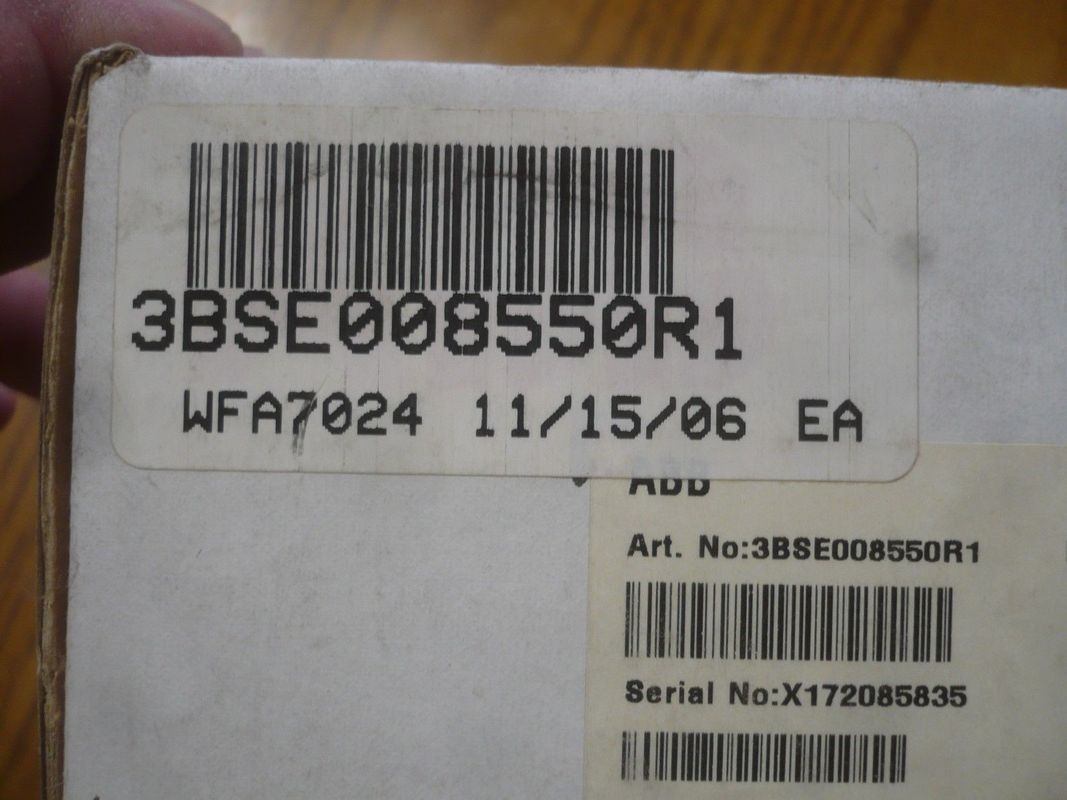

| 물품 번호: | 3BSE008550R1 | 신호 조건: | 230 Ｖ 에어컨, 220 Ｖ d.c. |
| 채널 수: | 8채널 | 신호 유형: | 전류 싱킹 |
| 타입: | 아날로그 입력 | 기술: | S800 |
| 강조하다: | 이더네트 I o 단위,디지털 방식으로 입출력 단위 |
||

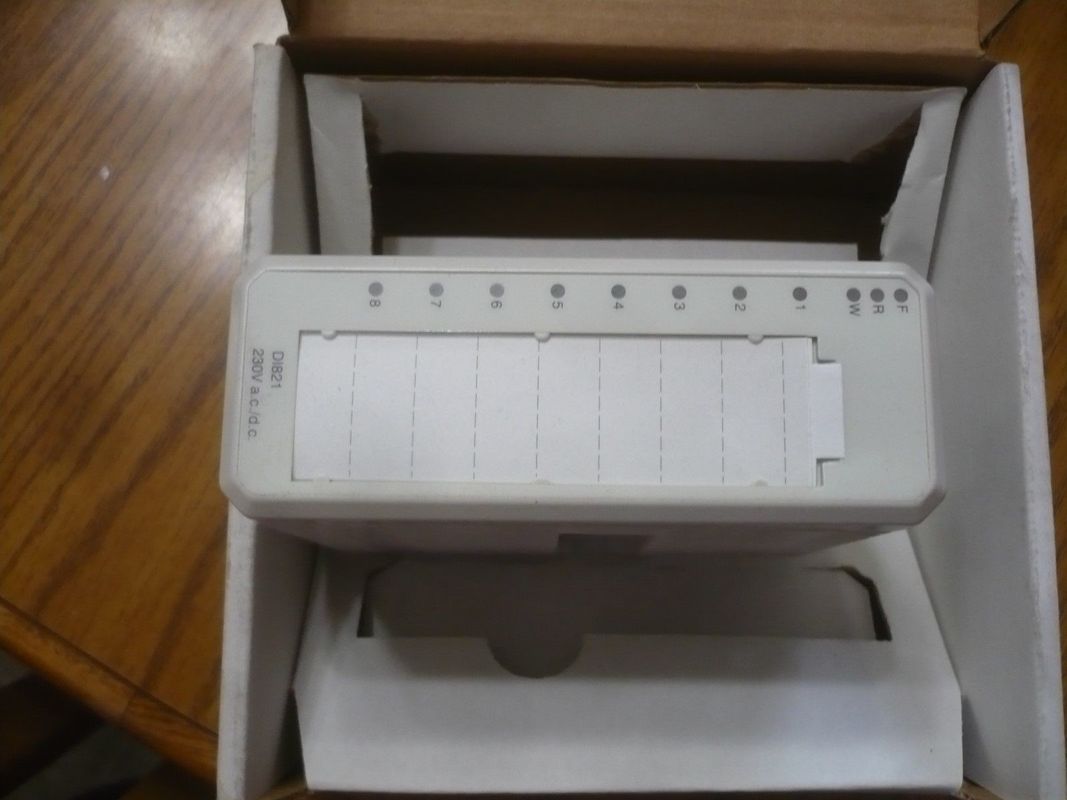

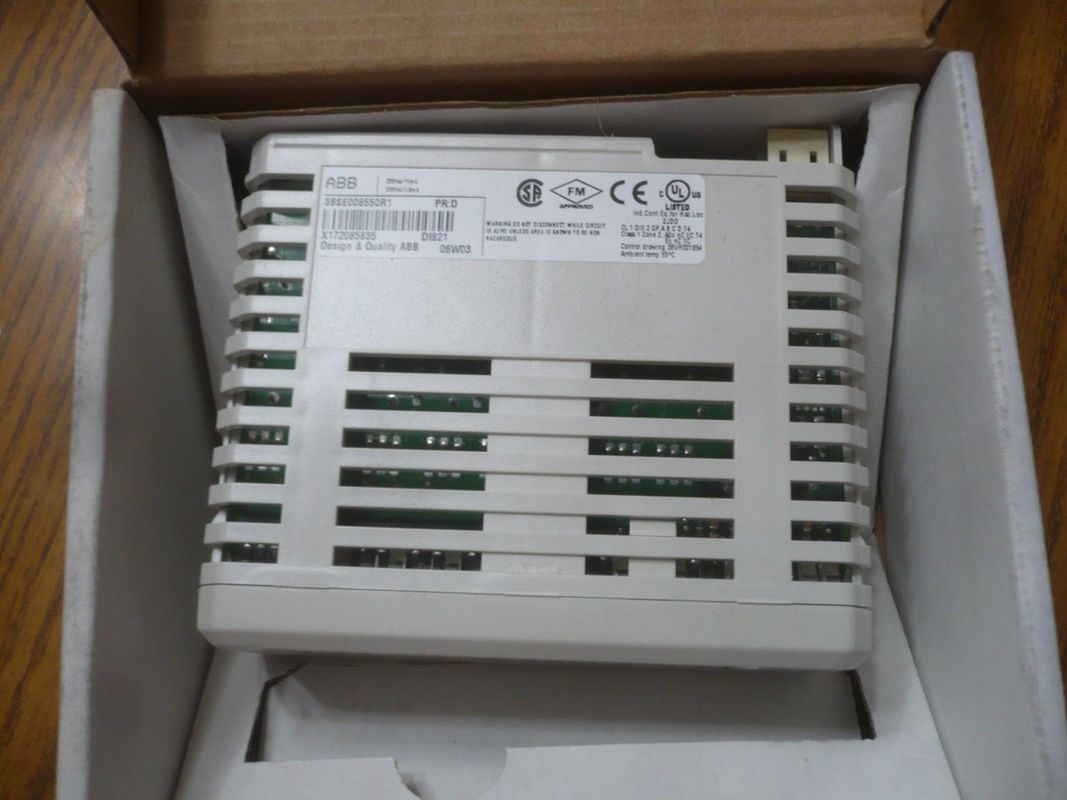

ABB 베일리 제어기 DI821 3BSE008550R1 입력 모듈 디지털 8ch 230V ac / dc
DI820에 대한 기술 :
DI821은 8개 채널, 230 Ｖ 에어컨 / d.c, S800 입출력을 위한 디지털입력모듈입니다. 이 모듈은 8개의 디지털 입력을 가지고 있습니다. AC 입력은 264 Ｖ에 전압 범위는 164이고 입력전류가 230 Ｖ 에어컨에 11 마입니다. d.c는 275 볼트에 입력전압 범위는 175이고 입력전류가 220 Ｖ d.c.에 1.6 마입니다. 입력은 개별적으로 분리됩니다.
모든 입력 채널은 현재 제한성분, EMC 보호 요소, 입력 상태 징후 LED, 광학적 분리 장벽과 아날로그 필터 (6 부인)로 구성됩니다.
채널 1은 채널 2일부터 4일까지 동안 전압 관리 입력으로서 사용될 수 있고 채널 8이 채널 5일부터 7일까지 동안 전압 관리 입력으로서 사용될 수 있습니다. 만약 채널 1 또는 8에 연결된 전압이 없어지면, 에러 입력이 활성화되고 경고하고 있는 LED가 켜집니다. 오류 신호는 모듈뷔스에서 읽혀질 수 있습니다.
일반의 정보
| 타입 | 디지털 입력 |
| 신호 조건 | 230 Ｖ 에어컨, 220 Ｖ d.c. |
| 물품 번호 | 3BSE008550R1 |
| 채널 수 | 8 |
| 시그널 타입 | 전류 싱킹 |
| 하트 | 부정 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터
| 입력전압 범위, 0 | 0..50 Ｖ 에어컨, 0..40 Ｖ d.c. |
| 입력전압 범위, 1 | 164..264 Ｖ 에어컨, 175..275 Ｖ d.c. |
| 입력 임피던스 | 21 kΩ (에어컨) / 134 kΩ (d.c.) |
| 차단 | 개별적으로 고립된 채널 |
| 필터 시간 (선택 가능한 디지털) | 2, 4, 8, 16명의 부인 |
| 입력 주파수 범위 | 47..63 Hz |
| / 오프 지연 위의 아날로그 필터 | 5 / 28 부인 |
| 전류 제한 | 센서 전원은 MTU의 제한된 전류일 수 있습니다 |
| 최대 필드 케이블 길이 | 에어컨, d.c.를 위한 600 미터 (656 야드)을 위한 200 미터 (219 야드) 100 pF/m. |
| 정격 절연 전압 | 250 Ｖ |
| 유전 시험 전압 | 2000 Ｖ 에어컨. |
| 전력 소모 | Typ. 2.8 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | 50 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 0 |
| 전류 소모 +24 Ｖ 외부 | 0 |
진단
| 주도한 전면은 있습니다 | F(ault), R(un), W(arning), 채널 1-16 상태 |
| 관리 | 과정 전압, 채널 1과 8는 그룹마다 사용될 수 있습니다 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
환경과 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | - |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4와 EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 최대 대기 온도 | 소형 MTU 40 'Ｃ (104 'Ｆ)에서 수직 장착을 위한, 55 'Ｃ (131 'Ｆ) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
컴프어빌리티
| MTU로 사용하세요 | TU811, TU813, TU831, TU839, TU851 |
| 키조정 코드 | AC |
차원
| 높이 | 119 밀리미터 (4.7 ") |
| 폭 | 45 밀리미터 (1.77 ") |
| 깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
| 중량 | 0.18 킬로그램 (0.4 파운드.) |
