제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 입력 모듈 | 모델 부정.: | DI814 |
|---|---|---|---|
| 물품 번호: | 3BUR001454R1 | 신호 조건: | 24 Ｖ d.c. |
| 채널 수: | 16채널 | 신호 유형: | 전류 싱킹 |
| 타입: | 아날로그 입력 | 기술: | S800 |
| 하이 라이트: | 이더네트 I o 단위,디지털 방식으로 입출력 단위 |
||

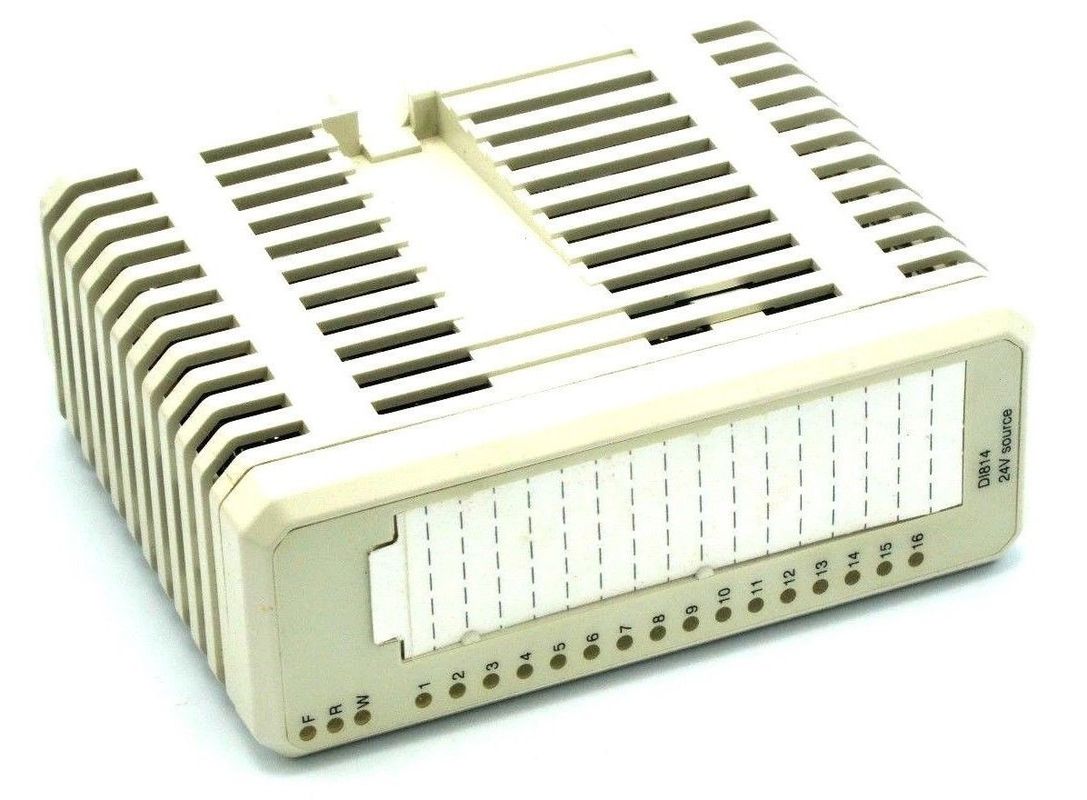

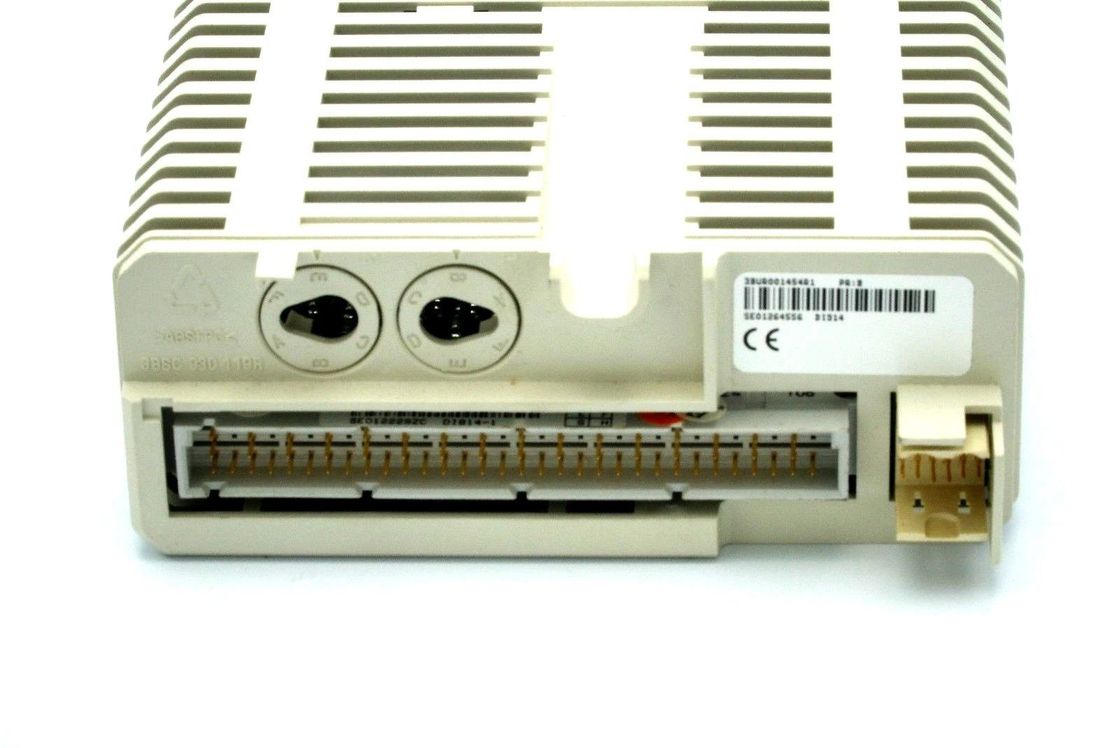

ABB 3BUR001454R1 S800 입출력 디지털입력모듈 DI814 24VDC 2x8 CH. 새롭습니다
DI814에 대한 기술 :
입력전압 범위는 18 내지 30 볼트 dc이고 입력 전류 소스가 24 Ｖ에 있는 6 마입니다. 입력은 8개 채널과 2개의 개별적으로 고립 그룹과 각 그룹에서 한개 전압 감독 입력으로 분할됩니다. 모든 입력 채널은 현재 제한성분, EMC 보호 요소, 입력 상태 징후 LED와 광학적 분리 장벽으로 구성됩니다. 전압이 없어지면 절차 전압 관리 입력은 채널 에러 신호를 줍니다.오류 신호는 모듈뷔스를 통하여 읽힐 수 있습니다.
일반의 정보
| 타입 | 디지털 입력 |
| 신호 조건 | 24 Ｖ d.c. |
| 물품 번호 | 3BUR001454R1 |
| 채널 수 | 16 |
| 시그널 타입 | 전류 소싱 |
| 하트 | 부정 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터
| 입력전압 범위, 0 | -30..5 Ｖ |
| 입력전압 범위, 1 | 15..30 Ｖ |
| 입력 임피던스 | 3.5 kΩ |
| 차단 | 그룹 와이즈는 땅, 8개 채널과 2 세력으로부터 분리했습니다 |
| 필터 시간 (선택 가능한 디지털) | 2, 4, 8, 16명의 부인 |
| 전류 제한 | 센서 전원은 MTU의 제한된 전류일 수 있습니다 |
| 최대 필드 케이블 길이 | 600 미터 (656 야드) |
| 정격 절연 전압 | 50 Ｖ |
| 유전 시험 전압 | 500 Ｖ 에어컨. |
| 전력 소모 | Typ. 1.8 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | 50 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 0 |
| 전류 소모 +24 Ｖ 외부 | 0 |
진단
| 주도한 전면은 있습니다 | F(ault), R(un), W(arning), 채널 1-16 (0 또는 1) |
| 관리 | 과정 전압, 그룹 당 1 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
환경과 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | C1 디프 2 크르스, C1 지역 2 크르스, 아텍스 지역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4와 EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 최대 대기 온도 | 소형 MTU 40 'Ｃ (104 'Ｆ)에서 수직 장착을 위한, 55 'Ｃ (131 'Ｆ) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
컴프어빌리티
| MTU로 사용하세요 | TU810, TU812, TU814, TU830, TU838 |
| 키조정 코드 | 있으세요 |
차원
| 높이 | 119 밀리미터 (4.7 ") |
| 폭 | 45 밀리미터 (1.77 ") |
| 깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
| 중량 | 0.15 킬로그램 (0.33 파운드.) |
단말기 :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
