| 상품 이름: | 입력 모듈 | 모델 부정.: | DI802 |
|---|---|---|---|
| 물품 번호: | 3BSE022360R1 | 신호 조건: | 120 Ｖ 에어컨, 110 Ｖ d.c. |
| 채널 수: | 8채널 | 신호 유형: | 전류 싱킹 |
| 타입: | 아날로그 입력 | 기술: | S800L |
| 강조하다: | 이더네트 I o 단위,디지털 방식으로 입출력 단위 |
||

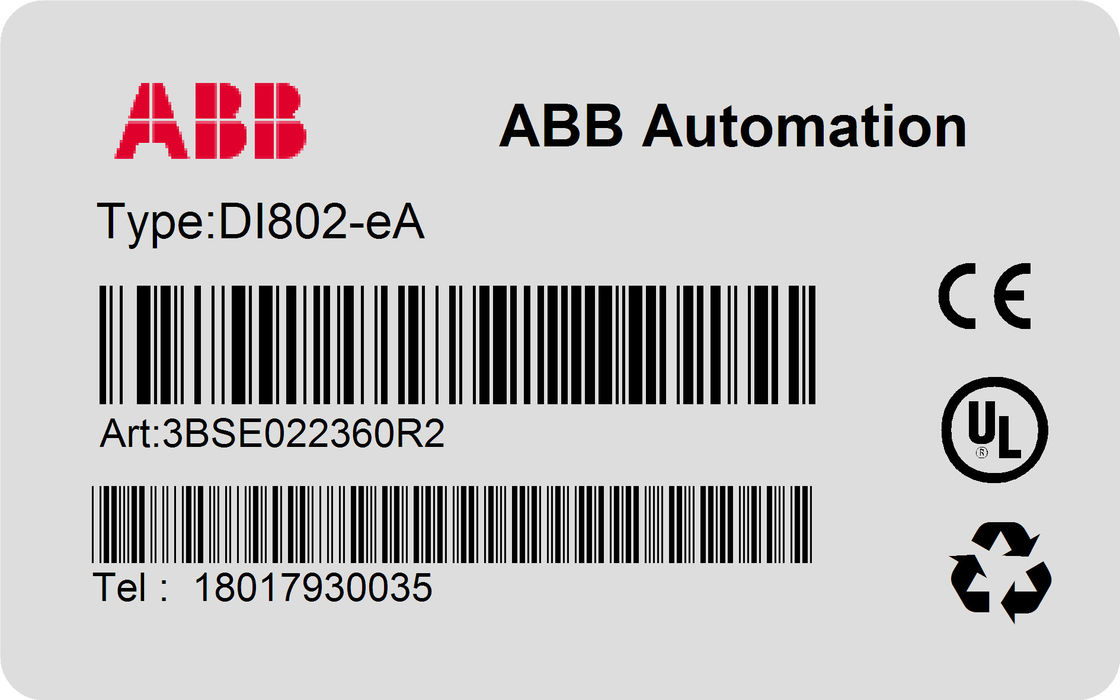

ABB DI802 3BSE022360R1 S800L I/O 모듈 DI802 EA 3BSE022364R2 디지털입력모듈
DI802에 대한 기술 :
DI802는 S800 입출력을 위한 8 채널 120 Ｖ 에어컨 / d.c.digital 입력 모듈입니다. 이 모듈은 8개의 디지털 입력을 가지고 있습니다. a.c는 입력전압 범위는 77입니다 - 130 볼트와 입력전류가 120 Ｖ 에어컨에 10 마입니다. d.c 입력 범위는 75 - 145 Ｖ이고 입력전류가 110 Ｖ에 있는 2.8 마입니다. 입력은 개별적으로 분리됩니다. 모든 입력 채널은 현재 제한성분, EMC 보호 요소, 입력 상태 징후 LED와 광학적 분리 장벽으로 구성됩니다.
일반의 정보
| 타입 | 디지털 입력 |
| 신호 조건 | 120 Ｖ 에어컨, 110 Ｖ d.c. |
| 물품 번호 | 3BSE022360R1 |
| 채널 수 | 8 |
| 시그널 타입 | 전류 싱킹 |
| 하트 | 부정 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800L |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터
| 입력전압 범위, 0 | 0..30 Ｖ 에어컨, 0..20 Ｖ d.c. |
| 입력전압 범위, 1 | 77..130 Ｖ 에어컨, 75..145 Ｖ d.c. |
| 입력 임피던스 | 12 kΩ (에어컨) 39 kΩ (d.c.) |
| 차단 | 개별적으로 고립된 채널 |
| 필터 시간 (선택 가능한 디지털) | 2, 4, 8, 16명의 부인 |
| 입력 주파수 범위 | 47..63 Hz |
| / 오프 지연 위의 아날로그 필터 | 5 / 18 부인 |
| 최대 필드 케이블 길이 | 에어컨, d.c.를 위한 600 미터 (656 야드)을 위한 200 미터 (219 야드) 100 pF/m. |
| 정격 절연 전압 | 250 Ｖ |
| 유전 시험 전압 | 2000 Ｖ 에어컨. |
| 전력 소모 | Typ. 2.8 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | 50 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 0 |
| 전류 소모 +24 Ｖ 외부 | 0 |
진단
| 주도한 전면은 있습니다 | S(tatus) (실행 또는 결점), 채널 1-16 (0 또는 1) |
| 관리 | 채널 8 위의 절차 전압 관리 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
환경과 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | - |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4와 EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 최대 대기 온도 | 수직 장착 40 'Ｃ (104 'Ｆ)에 대해, 55 'Ｃ (131 'Ｆ) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
차원
| 높이 | 110 밀리미터 (4.33 ") |
| 폭 | 86.1 밀리미터 (3.4 ") |
| 깊이 | 58.5 밀리미터 (2.3 ") |
| 중량 | 0.24 킬로그램 (0.53 파운드.) |
단말기 :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
