제품 상세 정보:
결제 및 배송 조건:
|
| 브랜드: | GE 파눅 | 모델: | IC697ALG440 |
|---|---|---|---|
| 시리즈: | 시리즈 90-30 | 제품 종류: | 현재 확장 모듈 |
| 현재 확장 모듈: | 16개 입력 | 전원 입력 범위: | 4~20밀리암페어 |
| 업데이트율: | 20.4ms | 결의안: | 16비트 |
| 강조하다: | 2.4ms 전류 확장기 모듈,16비트 전류 확장기 모듈,GE FANUC IC697ALG440 |
||

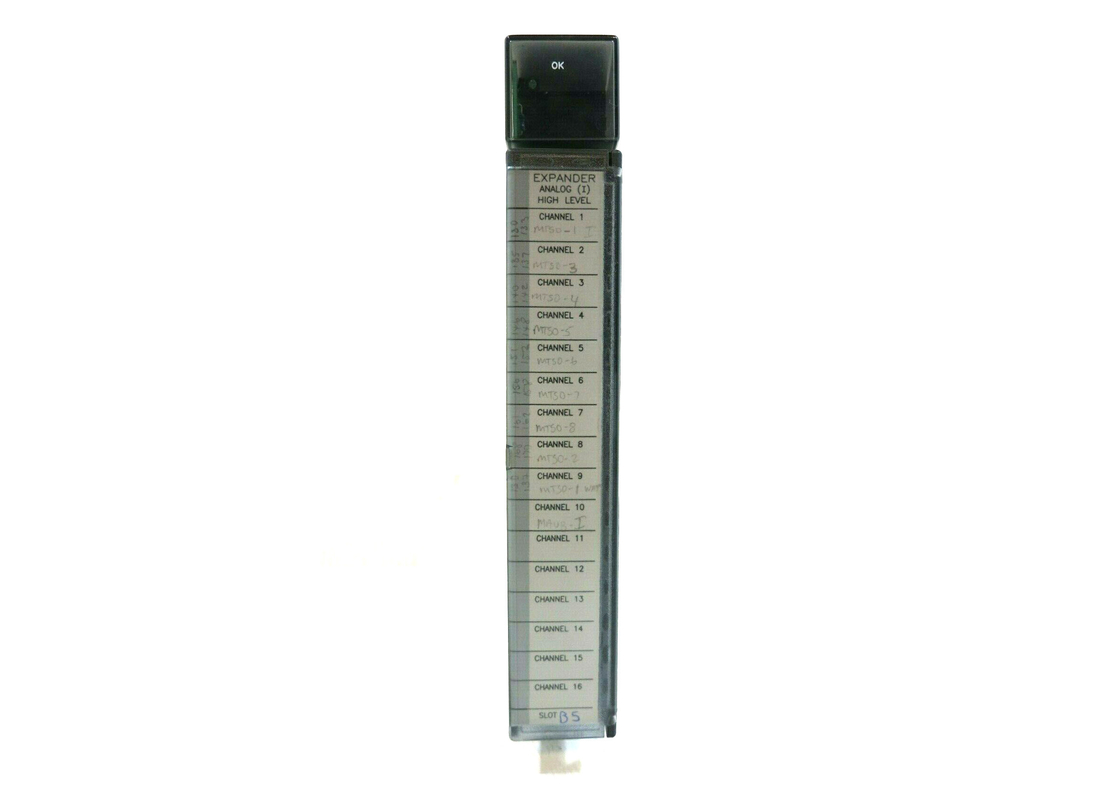

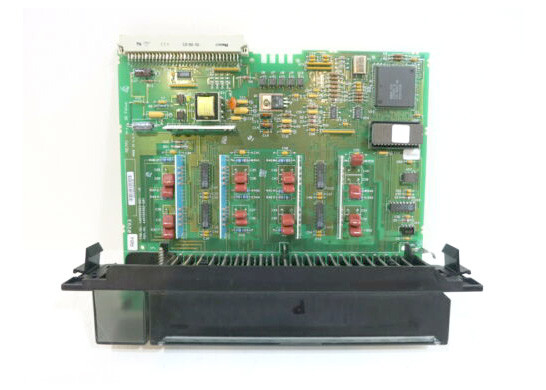

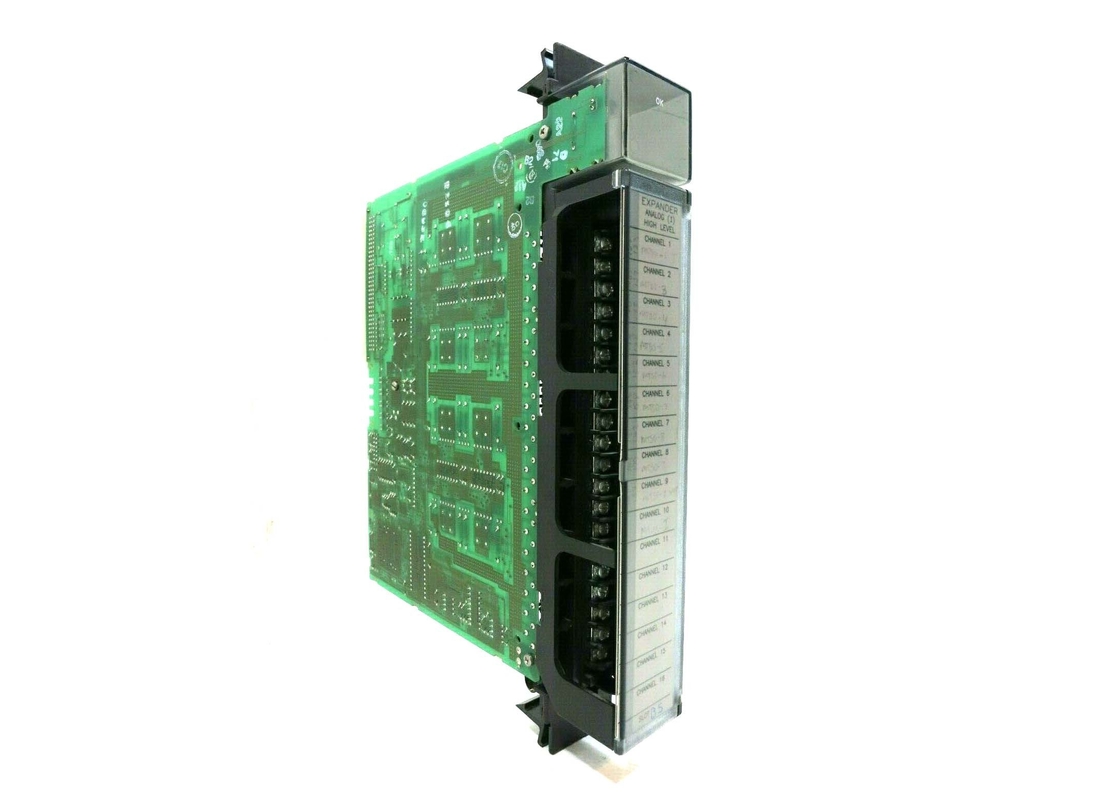

IC697ALG440는 GE 시리즈 90-30 베이스 변환 모듈과 결합할 수 있는 전류 확장 모듈이다. 완성된 아날로그 서브시스템에는 베이스 변환기와 확장 모듈이 포함되어 있다.IC697ALG440는 전류 또는 전압에 대해 16개의 개별적으로 구성 가능한 차차 입력을 가지고 있습니다.기본 변환기는 전체 규모에서 최대 10 볼트의 양극적 또는 일극적 아날로그 입력을 수용합니다. 또한 기본 변환기는 4 ~ 20 밀리 앰퍼 전류 루프 신호를 수용합니다.IC697ALG440는 모듈의 각 입력 채널에 대한 개별 사용자 확장 기능을 제공합니다.전체 하위 시스템은 최대 120개의 입력을 수용합니다. 점퍼와 DIP 스위치가 필요하지 않으며, 빠른 업데이트 속도는 기본 변환기에 정상입니다.구성 윈도우 또는 MS-DOS 소프트웨어 기능과 호환.
입력값은 CPU 사용 또는 VME 백플레인을 통해 아날로그 입력값에 액세스하는 컨트롤러를 위해 디지털 형태로 변환됩니다. 입력값은 일시적이고 일정 상태의 과전압 조건으로부터 보호됩니다.% AI 참조는 아날로그 입력을 통해 프로그래밍 컨트롤러에서 사용됩니다그러나 현재 최대 8k 단어의 메모리가 있습니다. 각 입력 채널은 16 비트의 %AI 메모리의 한 단어를 사용하도록 설정되었습니다.구성 MS-DOS 또는 Windows 소프트웨어를 사용하여 실행됩니다필드 배선 사용 하 여 제거 가능한 터미널 보드를 사용할 수 있습니다, 그리고 모듈은 기계적으로 올바른 대체를 위해 키됩니다. I / O 참조는 사용자에 의해 구성됩니다.앞서 언급했듯이, 점퍼와/또는 DIP 스위치의 필요성을 제거합니다.
| 전압 입력 범위: | -10~+10 볼트 |
| 현재 입력 범위: | 4~20mA |
| 캘리브레이션 | 공장 설정 10 볼트 +/- 2mV |
| 입력 번호: | 16 전류 입력 |
| 모듈 타입: | 아날로그 입력 확장 모듈 |
| 전력: | + 5 볼트 |
| 입력 범위: | 전압: 10V ~ +10V 전류: 4 ~ 20 밀리암프 |
| 결의: | 기본 확장 (16 비트) 전압에서 LSB 단계당 312.5 마이크로 볼트 전압 4 ~ 20 mA에서 LSB 단계당 0.5 마이크로 앰프 전압 전압 전압 16 비트 이상의 코드 부족 전압에서 14 비트 이상의 코드 부족 현상 NOTE:사용자 스케일링은 사용 된 요인에 따라 하위 2 또는 3 비트에서 건너뛰어 코드를 도입 할 수 있습니다.. |
| 정확성: 캘리브레이션 |
기본 변환기 모듈에서 공장 정식 전용량 = 10 볼트 ± 2 밀리 볼트. 25°C (77°F) 에서 최대 오류는: 기본 변환기 전압, 전용량의 ± 0.01%, 기본 변환기 전류의 ± 0.02%, ±전체 크기의 05%, 값의 ±.1% 확장기 전압, 전체 값의 ±.03%, 값의 ±.02% 확장기 전류, 전체 규모의 ±0.07%, 값의 ±.1% |
| 기본 변환기 | 0과 긍정적 인 전체 스케일 (사용자 스케일링 전에) 값을 위해 지속적으로 자동 캘리브레이션. 일반적으로 필드 캘리브레이션이 필요하지 않습니다. 제로 조정이 없습니다.기본 변환기에 있는 트림팟은 10V 입력에서 전체 규모 값을 조정. 비중있는 응용 프로그램 이 고령화를 보상하기 위해 재설정 될 수 있습니다 참조. |
| 정확성: 선형성 | 전체 음수에서 양수 범위에서 전체 규모의 ± 0.02%. |
| 온도 계수 | ±5PPM/°C 전형적인 ±15PPM/°C 최대, 전압 ±30PPM/°C 최대, 전류 |
| 입력 저항: | 전압 입력: DC AC 임피던스에서 10 메고엄 이상, 0.47 mfd 콘덴서와 함께 시리즈로 20K 오엄. 전류 입력: 250 오엄, 0.1% 정밀 션트 |
| 일반 모드 거부: | 전압 범위 - ANLGCOM 터미널에 대한 피크 신호 입력은 +13~13 볼트 사이여야 합니다. |
| 감수성: | 위의 한계 내에서 일반적인 모드 신호에 대한 반응은 일반적으로 70 dB CMRR이며, 10 볼트 일반적인 모드에서 0V 입력을 위해 0.02% 풀 스케일 판독에 해당합니다. 참고:일반적인 모드 범위를 초과 한 연속 입력 신호는 알람을 유발하지 않고 비정상적인 변환을 초래할 수 있습니다.. |
| 교차 음성: | 베이스 컨버터 모듈의 고속 입력은 인접 채널 간의 상호 작용을 나타낼 수 있습니다. 이것은 일반적으로입니다.영향을 받는 입력값과 인접한 채널 입력값 사이의 차이 04%이 효과는 인접 채널에 비슷한 레벨의 입력을 배치하여 최소화 할 수 있습니다. 확장기 입력 채널 사이에 측정 가능한 상호 작용이 없습니다. |
| 전환율: |
베이스 컨버터 입력은 모든 8개의 채널에 대해 대략 2.4ms에서 2.8ms (최대) 에 걸쳐 순차적으로 업데이트됩니다. 베이스 컨버터 입자의 각 스캔 동안 한 개의 확장기 입력이 업데이트됩니다.엑스펜더 업데이트 사이의 시간 = 44.8 x Nms (N = Expander 모듈의 수) |
| 반응 시간: |
각 입력에는 100 라디안/초 (0.01초) 절단으로 낮은 통과 필터가 있다. 베이스 컨버터 입력 채널에 있는 디지털 필터는 450 라디안/초에서 두 번째 극을 추가한다.표본 및 보유는 완전한 해상도를 유지정해진 정확도로 0에서 전체 스케일 단계 입력에 대한 설정 시간은 다음과 같습니다. 50.0% 30 밀리초 10.0% 42 밀리초 00.5% 51 밀리초 00.1% 67 밀리초 |
| 입력 보호: | VME 배면에서 분리 된 입력 - 그러나 입력 채널 사이에는 아닙니다. 그러나 아래에 나열 된 수준까지 과전압으로부터 보호됩니다. |
| 충동: | 일반적으로 1000 볼트까지의 정상 모드 덤핑 링 파동에 영향을받지 않는 입력. 2500 볼트까지의 일반 모드 또는 가로 모드 픽은 손상을 일으키지 않습니다.하지만 경우에 따라 잘못된 데이터를 유발할 수 있습니다.. |
| 연속 초전압: |
입력은 일반적인 모드 또는 정상 모드 120 VAC 또는 125 VDC 장애를 적어도 1 분 동안 견딜 수 있습니다. 더 긴 시간은 입력 전류 제한 저항을 손상시킬 수 있습니다. 피해는 영향을 받은 입력에만 제한됩니다. |
| 전력 요구 사항: | |
| 랙 백플레인 |
기본 변환기 최대 0.8A (4 와트) 에서 +5 볼트 각 엑스펜더 모듈에 대해 0.4A (2W) 에서 +5 볼트 |
| 필드 사이드 | 모듈에 전원이 필요하지 않습니다. 그러나 4 ~ 20 mA 입력 전류는 사용자 공급이 필요합니다. |
