| 원래 장소: | 프랑스 |
| 브랜드 이름: | Schneider |
| 인증: | CE |
| 모델 번호: | TSXASZ200 |

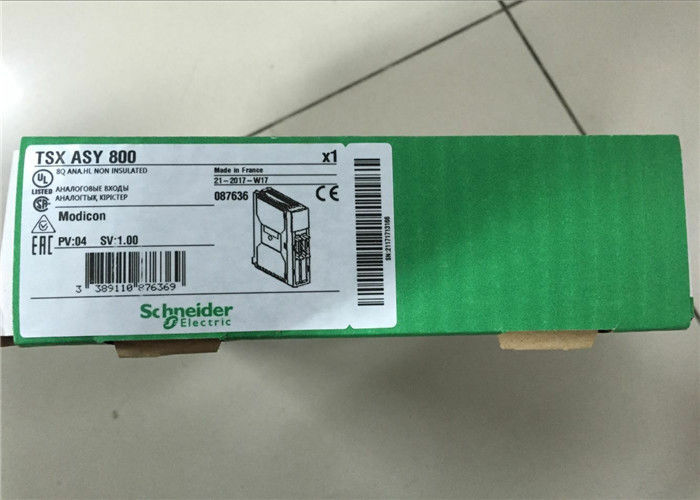

TSXASY800 Schneider Electric 아날로그 출력 모듈 Modicon Premium 8 O 멀티레인지
TSXASY800은 산업 자동화 분야의 핵심 제어 장비에 속하는 Schneider Electric에서 생산한 Premium 시리즈 프로그래머블 로직 컨트롤러(PLC) 모듈입니다.
| 제품 범위 |
Modicon Premium 자동화 플랫폼
|
|
|---|---|---|
| 제품 또는 구성 요소 유형 |
아날로그 출력 모듈
|
|
| 아날로그 출력 수 |
8
|
|
| 아날로그 출력 유형 |
전류: 0...20mA
전류: 4...20mA 전압: +/- 10V |
|
| 아날로그/디지털 변환 |
13비트 + 부호 +/- 10V
13비트 0...20mA 13비트 4...20mA |
| 변환 시간 |
5ms
|
|
|---|---|---|
| 측정 해상도 |
1.28mV +/- 10V
2.56 µA 0...20mA 2.56 µA 4...20mA |
|
| 전기 연결 |
1 SUB-D 25 커넥터
|
|
| 측정 오류 |
전체 범위의 0.14% +/- 10V 25 °C
전체 범위의 0.21% 0...20mA 25 °C 전체 범위의 0.21% 4...20mA 25 °C 전체 범위의 0.28% +/- 10V 0...60 °C 전체 범위의 0.52% 0...20mA 0...60 °C 전체 범위의 0.52% 4...20mA 0...60 °C |
|
| 채널 간 절연 |
공통점
|
|
| 채널과 버스 간 절연 |
1000 Vrms
|
|
| 채널과 접지 간 절연 |
1000 Vrms
|
|
| 보호 유형 |
단락 보호
과부하 보호 |
|
| 출력 전압 제한 |
<= 30V
|
|
| 부하 임피던스 옴 |
< 600 Ohm 0...20mA
< 600 Ohm 4...20mA > 1000 Ohm +/- 10V |
|
| 최대 부하 인덕턴스 |
300 µH
|
|
| 최대 부하 커패시턴스 |
0.1 µF
|
|
| 마킹 |
CE
|
|
| 전류 소비 |
5V DC에서 200mA
24V DC에서 300mA |
|
| 모듈 형식 |
표준
|
|
| 터미널 설명 PLC n°1 |
(16)OUT_ANA_CUR#1
(13)IN_ANA_STD# (24)OUT_ANA_VOLT#7 (8)OUT_ANA_CUR#4 (20)OUT_ANA_COM#4 (1)OUT_ANA_VOLT#0 (17)OUT_ANA_COM#2 (4)OUT_ANA_VOLT#2 (9)OUT_ANA_COM#5 (11)OUT_ANA_CUR#6 (19)OUT_ANA_CUR#3 PW_NEG# (25)OUT_ANA_CUR#7 (3)OUT_ANA_COM#1 (12)OUT_ANA_COM#7 (5)OUT_ANA_CUR#2 (6)OUT_ANA_COM#3 (15)OUT_ANA_VOLT#1 (18)OUT_ANA_VOLT#3 (22)OUT_ANA_CUR#5 (10)OUT_ANA_VOLT#6 PW_POS# (14)OUT_ANA_COM#0 (23)OUT_ANA_COM#6 (2)OUT_ANA_CUR#0 (7)OUT_ANA_VOLT#4 (21)OUT_ANA_VOLT#5 |
| 표준 |
93/68/EEC
CSA C22.2 No 213 Class I Division 2 Group A CSA C22.2 No 142 73/23/EEC CSA C22.2 No 213 Class I Division 2 Group B 89/336/EEC CSA C22.2 No 213 Class I Division 2 Group D UL 508 IEC 61131-2 92/31/EEC CSA C22.2 No 213 Class I Division 2 Group C |
|
|---|---|---|
| 제품 인증 |
BV
RINA DNV LR ABS RMRS GL |
|
| 작동을 위한 주변 공기 온도 |
0…60 °C
|
|
| 보관을 위한 주변 공기 온도 |
-25…70 °C
|
|
| 상대 습도 |
작동 시 결로 현상 없이 10…95 %
보관 시 결로 현상 없이 5…95 % |
|
| 작동 고도 |
0...2000 m
|
|
| 보호 처리 |
TC
|
|
| IP 보호 등급 |
IP20
|
|
| 오염 등급 |
2
|
| 보증 |
18개월
|
|---|
