| 원래 장소: | 프랑스 |
| 브랜드 이름: | Schneider |
| 인증: | CE |

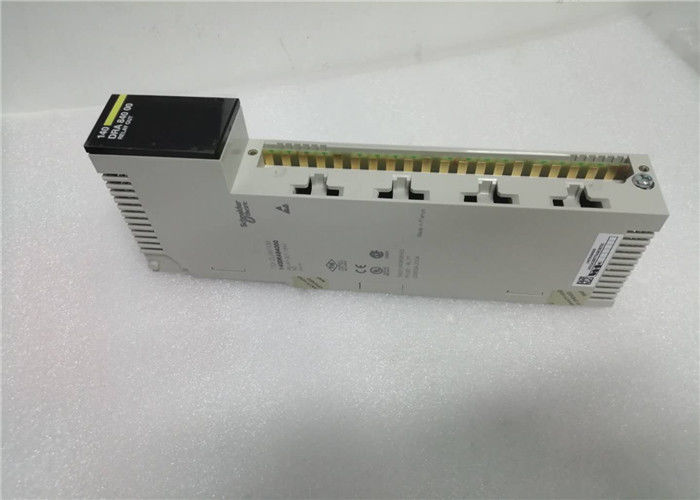

| 모델 번호: | 140EDK77100 |
유사한 모델 제품
| 아날로그 I/O 모듈 | 개별 I/O 모듈 | ||
| 140ACI03000 | 140DDI15310 | 140DAI55300 | 140DAO84210 |
| 140ACI04000 | 140DDI35300 | 140DAI74000 | 140DAO84220 |
| 140ACO02000 | 140DDI35310 | 140DAI75300 | 140DAO85300 |
| 140ACO13000 | 140DDI36400 | 140DSI35300 | 140DRA84000 |
| 140AII33000 | 140DDI67300 | 140DDO15310 | 140DRC83000 |
| 140AII33010 | 140DDI84100 | 140DDO35300 | 140DVO85300 |
| 140AIO33000 | 140DDI85300 | 140DDO35301 | 140DDM39000 |
| 140AMM09000 | 140DAI34000 | 140DDO35310 | 140DDM69000 |
| 140ARI03010 | 140DAI35300 | 140DDO36400 | 140DAM59000 |
| 140ATI03000 | 140DAI45300 | 140DDO84300 | 140DII33000 |
| 140AVI03000 | 140DAI54000 | 140DDO88500 | 140DIO33000 |
| 140AVO02000 | 140DAI54300 | 140DAO84000 | 140DAO84010 |
(1) Unity Pro 펌웨어로 업데이트된 CPU.
(2) 다음 CPU에는 완전한 이더넷 RIO 드롭 기능 추가가 가능합니다.
유니티 프로 V7.0.
Unity 프로세서 Modicon Quantum - 548Kb - 66Mhz
양자 |140EDK77100| 모디콘 | 140 CPU 311 10 | 프로세서 400K RAM
Unity 프로세서 Modicon Quantum - 548 kB - 66MHz 통합 연결 유형 1 Modbus Plus 2 Modbus 검사 프로세스 제어 메모리 설명 내부 RAM 548 kB 스위치 기능 슬라이드 스위치 통신 포트: ASCII/RTU/메모리 슬라이드 스위치 메모리 포트/오프 애플리케이션 구조 보조 태스크 없음 64 인터럽트 태스크 64 I/O 인터럽트 태스크 16 타이머 인터럽트 태스크 1 주기적인 빠른 태스크 1 주기적인/주기적인 마스터 태스크 명령어당 실행 시간 워드에서 0.12...0.585 μs 0.12...0.585 μs 부울 고정 소수점 연산에서 0.1...0.27 μs 0.1...0.27 μs 부동 소수점 1K 명령어의 실행 시간 2.49 65% 부울 및 35% 숫자 1.86 100% 부울 시스템 오버헤드 1 ms - 마스터 작업 0.2 ms - 빠른 작업 버스 전류 요구 사항 1800mA 로컬 신호 1 Modbus Plus 포트의 통신 오류를 나타내는 빨간색 LED(ERROR A) 1 배터리 교체가 필요하거나 존재하지 않음을 나타내는 빨간색 LED(BAT LOW) 1 쓰기 보호된 메모리(메모리 포트)를 나타내는 주황색 LED 1 CPU가 전원 진단 테스트를 통과했음을 나타내는 녹색 LED(READY) CPU가 시작되었으며 로직을 해결하는 중(RUN) 1 녹색 LED는 Modbus 포트에서 통신이 활성화됨을 나타냅니다. (Modbus) 통신용 녹색 LED 1개는 Modbus Plus 포트에서 활성화됩니다. (Modbus Plus) 전기 연결 암 커넥터 2개, 커넥터 유형: Modbus 버스 연결용 SUB-D 9 암 커넥터 1개, 커넥터 유형: Modbus Plus 네트워크 연결용 SUB-D 9.
| 제조사: | 모디콘 퀀텀 |
| 시리즈: | 양자 CPU |
| 무게: | 2파운드 |
| 클록 주파수: | 66MHz |
| 슬롯 수: | 10 |
| 16 | |
| 2 | |
| 4 | |
| 6 | |
| 랙 수: | 2 - 로컬 랙 |
| 분산된 I/O 스테이션 수: | 63개 스테이션 - 1개 랙 - 3개 분산 네트워크 |
| 리모트 I/O 스테이션 수: | 31 - 원격 랙 2개 |
| 개별 I/O 번호: | 8000개 입력, 8000개 출력 - 분산 - 네트워크당 |
| 31744개 입력, 31744개 출력 - 원격 | |
| 무제한(최대 27개 슬롯) - 로컬 | |
| 아날로그 I/O 번호: | 500개 입력, 500개 출력 - 분산 - 네트워크당 |
| 1984개 입력, 1984개 출력 - 원격 | |
| 무제한(최대 27개 슬롯) - 로컬 | |
| 애플리케이션별 I/O: | 정확한 타임 스탬프 |
| 계수기 | |
| 고속 인터럽트 입력 | |
| 직렬 링크 | |
| 옵션 모듈 수: | 6(이더넷, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| 최대 연결 수: | 무제한(AS 인터페이스) - 로컬 |
| 4(AS-인터페이스) - 원격 | |
| 2(프로피버스 DP) - 로컬 | |
| 2(Modbus) - RS232/485 Modbus/ASCII | |
| 2(Modbus Plus) - 로컬 | |
| 2(이더넷 TCP/IP) - 로컬 | |
| 2(AS-인터페이스) - 분산형 | |
| 1(USB) | |
| 통합 연결 유형: | 1 모드버스 플러스 |
| 2 모드버스 | |
| 체크 무늬: | 프로세스 제어 |
| 메모리 설명: | 내부 RAM 548kB |
| 스위치 기능: | 슬라이드 스위치 통신 포트 : ASCII/RTU/메모리 |
| 슬라이드 스위치 메모리 포트/끄기 | |
| 애플리케이션 구조: | 보조 작업 없음 |
| 64개 인터럽트 작업 | |
| 64 I/O 인터럽트 태스크 | |
| 16개의 타이머 인터럽트 작업 | |
| 주기적 빠른 작업 1개 | |
| 1개의 순환/주기적 마스터 작업 |
|
범주 |
18150 - 양자 컨트롤러,HSBY,COMM. |
|
|---|---|---|
|
할인 일정 |
PC21 |
|
|
GTIN |
00785901663386 |
|
|
Nbr. 패키지의 단위 수입니다. |
1 |
|
|
패키지 무게(Lbs) |
1.7 |
|
|
반품 가능성 |
와이 |
|
|
원산지 |
정말로 |
|
지속 가능한 제안 상태 |
그린 프리미엄 제품 |
|
|---|---|---|
|
RoHS(날짜 코드: YYWW) |
준수 - 0948년부터 - Schneider Electric 적합성 선언슈나이더 일렉트릭 적합성 선언 |
|
|
도달하다 |
기준치를 초과하는 SVHC를 포함하지 않는 참조 |
|
|
제품 환경 프로필 |
사용 가능 |
|
|
제품 수명 종료 지침 |
사용 가능 |
1차 링, 구리/광섬유 매체
3 이더넷 헤드 어댑터140DII33000Quantum™ 랙에 설치됩니다.
4 사전 정의된 구성 파일 C2가 있는 ConneXium 스위치 TCSESM083F23F1(2)
5 사전 정의된 구성 파일 C6이 포함된 ConneXium 스위치 TCSESM063F2CU1/CS1(2)
6 사전 정의된 구성 파일 C4가 있는 ConneXium 스위치 TCSESM063F2CU1/CS1(2)
7 Modicon™ STB 이더넷 DIO (3) (4)
8 이더넷 DIO 장치 클라우드에 연결, 구리 매체만 해당
9 이더넷 DIO 디바이스 클라우드 (3)
10 이더넷 통신 모듈 140NOE771
11 이더넷 인터링크 케이블 TCSECN3M3M1S4/1S4U(1m)
