제품 소개Modicon 양자 PLC

QD77M4 MELSEC-Q 단순 모션 모듈 모디콘 퀀텀 PLC 미쓰비시

멋진 납품 중대한 제품, 완벽한 커뮤니케이션 또한!! A++++

—— 칼로스

중대한 거래. 빠른 선박 및 좋은 서비스. 추천하는!!!!!!!!!

—— gita

제가 지금 온라인 채팅 해요

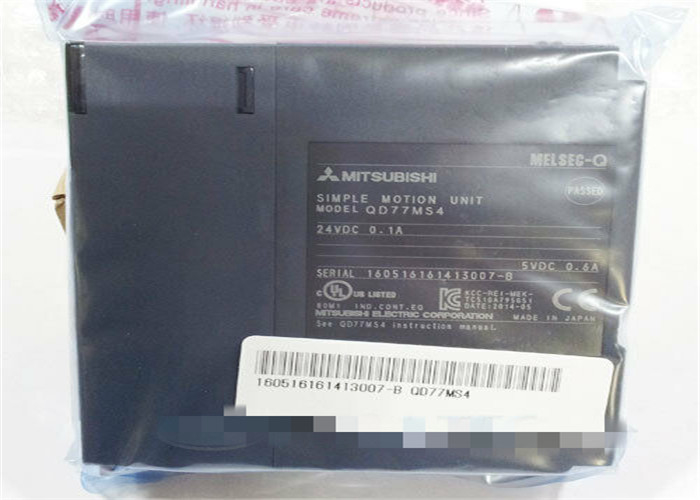

QD77M4 MELSEC-Q 단순 모션 모듈 모디콘 퀀텀 PLC 미쓰비시

큰 이미지 :  QD77M4 MELSEC-Q 단순 모션 모듈 모디콘 퀀텀 PLC 미쓰비시

제품 상세 정보:

원래 장소: 일본
브랜드 이름: Mitsubishi
인증: CE
모델 번호: QD77MS4

결제 및 배송 조건:

최소 주문 수량: 1
가격: Contact us
포장 세부 사항: 새로운 본래 상자
배달 시간: 재고 있음
지불 조건: T/T/paypal
공급 능력: 50
상세 제품 설명
Manufacturer: Mitsubishi Electric Model: QD77MS4
Product type: MELSEC-Q QD77MS Simple Motion Module Country of origin: Japan
Number of control axes: 4 axes Operation cycle: 0.88ms/1.77ms
lash ROM write count Max: 100000 times Shipping weight: 1.5 Kg
강조하다:

modicon 양 가공업자

,

양 단일성 가공업자

MELSEC-Q QD77MS Simple Motion Module Modicon Quantum PLC Mitsubishi





제품 설명

QD77M4는 고성능Mitsubishi Electric산업 자동화 시스템에서 정밀한 다축 위치 제어를 위해 설계된 모션 컨트롤러 모듈입니다. Mitsubishi의MELSEC iQ-R 시리즈 PLC와 완벽하게 통합되어 고급 모션 제어 기능, 고속 응답 및 복잡한 기계에 대한 유연한 동기화를 제공합니다. 정확성, 반복성 및 신뢰성이 필요한 응용 분야에 이상적인 QD77M4는 최대4축 서보 제어를 실시간 모니터링 및 진단과 함께 지원합니다.


사양 및 기능

  • 브랜드:Mitsubishi Electric

  • 모델:QD77M4

  • 유형:모션 컨트롤러 모듈 (MELSEC iQ-R 시리즈용)

  • 제어 축:4축 (동시 제어)

  • 통신 인터페이스:SSCNET III/H (고속 광섬유 네트워크)

  • 호환 서보 드라이브:Mitsubishi MR-J4 시리즈

  • 프로그래밍 소프트웨어:GX Works3 (모션 제어 구성)

  • 장착:DIN 레일 또는 직접 패널 장착


재료 및 구조

  • 하우징:난연성 플라스틱 (UL94 V-0 준수)

  • 단자:부식 방지를 위한 금도금 접점

  • 냉각 방식:자연 대류 (팬리스 설계)

  • 보호 등급:IP20 (실내 사용, 먼지에 민감)


응용 분야

  • CNC 기계

  • 로봇 및 픽앤플레이스 시스템

  • 포장 기계

  • 반도체 제조

  • 인쇄 및 섬유 장비


주요 매개변수 (표 형식)

매개변수

사양

단위/참고

제어 방법 SSCNET III/H 광섬유 통신
축 수 4 독립/동기 제어
위치 정확도 ±1 펄스 이상 서보 해상도에 따라 다름
최대 속도 10,000,000 펄스/초 (축당) 서보 모터에 따라 다름
I/O 포인트 32 입력 / 32 출력 (구성 가능) 디지털 신호
전원 공급 장치 24V DC (±10%) 0.8A 일반 소비
작동 온도 0°C ~ +55°C 보관: -25°C ~ +75°C
진동 저항 5.9 m/s² (10–55 Hz) JIS B 3502 준수
인증 CE, UL, cUL, RoHS 산업 표준

참고:자세한 배선도 및 프로그래밍 지침은Mitsubishi QD77M4 사용자

  • 를 참조하십시오.
  • 제조사: Mitsubishi Electric
  • 제품 번호: QD77MS4
  • 제품 유형: MELSEC-Q QD77MS Simple Motion Module
  • 제어 축 수: 4축
  • 작동 주기: 0.88ms/1.77ms
  • 제어 방법: PTP (Point To Point) 제어, 경로 제어 (선형 및 아크 모두 설정 가능), 속도 제어, 속도-위치 전환 제어, 위치-속도 전환 제어, 속도-토크 제어
  • 제어 단위: mm, inch, degree, PLS
  • 점유 I/O 포인트 수 [점]: 32 (I/O 할당: 지능형 기능 모듈 32 포인트)
  • 내부 전류 소비 (5 V DC) [A]: 0.6
  • 플래시 ROM 쓰기 횟수 최대: 100000회
  • 외부 치수 [cm(inch)] 9.8 (3.86) (H) x 2.74 (1.08) (W) x 9 (3.54) (D)
  • 무게: 0.16 Kg





배송 무게: 1.5 Kg
