ATV212W075N4 슈나이더 가변 주파수 인버터 18.5 [KW] / 25 [HP]
ATV212W075N4 설명
이 ATV212W075N4는 슈나이더 일렉트릭의 Altivar 212 시리즈 고성능 벽걸이형 가변 속도 드라이브(VSD)로, 산업 및 상업용 애플리케이션에서 3상 비동기 모터의 정밀한 속도 제어를 위해 설계되었습니다. 7.5 kW (10 HP) 정격에 400V 3상 입력(380~480V AC, 50/60Hz)으로, 고급 벡터 제어 기술을 통해 안정적이고 에너지 효율적인 모터 제어를 제공합니다. 쉬운 설치, 견고한 작동 및 표준 산업 제어 시스템과의 원활한 통합을 위해 설계되었으며, 정토크 및 가변 토크 부하를 모두 지원하여 펌프, 팬, 압축기, 컨베이어 및 일반 기계에 이상적입니다. 내장형 EMC 필터, PID 조절 기능 및 유연한 시스템 연결을 위한 다양한 통신 옵션을 갖추고 있습니다.
ATV212W075N4 주요 특징
- 7.5kW (10HP) 정격 출력: 400V 3상 모터에 최적화되어 17.5A의 정격 출력 전류를 제공하여 안정적인 모터 작동을 보장합니다.
- 고급 제어 모드: 저속에서 높은 토크를 위한 센서리스 벡터 제어(SLVC) 및 표준 애플리케이션을 위한 V/F 제어를 지원합니다. 부드러운 가속/감속 및 정밀한 속도 조절을 보장합니다.
- 내장형 EMC 필터: 통합된 C2 등급 EMC 필터(IEC 61800-3 준수)는 전자기 간섭을 줄여 외부 필터의 필요성을 없애고 설치를 단순화합니다.
- 넓은 전압 및 주파수 호환성: 입력: 380~480V AC 3상, 50/60Hz; 출력 주파수 범위: 0~500Hz로 유연한 모터 속도 조절이 가능합니다.
- 통합 PID 조절기: 압력, 유량, 온도 또는 레벨의 폐쇄 루프 제어를 위한 온보드 PID 기능으로 펌프/팬 HVAC 및 공정 시스템에 이상적입니다.
- 다양한 통신 옵션: 기본 연결을 위한 내장형 Modbus RTU(RS485); 고급 시스템 통합을 위한 CANopen, Profibus DP, Ethernet/IP, Modbus TCP용 옵션 모듈.
- 사용자 친화적인 인터페이스: 대형 백라이트 LCD 키패드는 직관적인 메뉴 탐색, 실시간 파라미터 모니터링 및 사전 설정된 애플리케이션 매크로를 통한 빠른 시운전을 제공합니다.
- 포괄적인 보호 기능: 과전압, 저전압, 과전류, 과부하, 단락, 과열 및 위상 손실 보호; 내장 PTC 입력을 통한 모터 열 보호.
- 견고한 환경 내성: 최대 50°C(정격 저하 없음) 및 최대 60°C(정격 저하 적용 시)의 주변 온도에서 작동합니다. 실내 벽걸이 설치를 위한 IP20 보호 등급.
- 에너지 절약 기능: 자동 에너지 최적화, 절전 모드 및 플럭스 벡터 제어는 전력 소비를 줄여 팬/펌프 부하의 운영 비용을 절감합니다.
- 쉬운 유지보수: 분리 가능한 키패드, 플러그인 터미널 블록 및 진단 기능(고장 이력, 실시간 상태)은 문제 해결 및 유지보수를 단순화합니다.
ATV212W075N4 재료 및 응용 분야
재료
- 하우징: 고강도 난연 강화 열가소성 수지(UL94 V-0) - 충격 방지, 부식 방지 및 열 방출 기능.
- 방열판: 최적화된 핀 디자인의 압출 알루미늄 합금으로 효율적인 열 관리를 통해 높은 부하에서도 안정적인 작동을 보장합니다.
- 내부 회로: 고품질 구리 버스바, 컨포멀 코팅 처리된 절연 PCB 보드 및 수명이 긴 전해 커패시터로 열악한 산업 환경에서도 신뢰성을 제공합니다.
- 단자: 니켈 도금 황동 나사 단자로 높은 토크 저항성을 가지며, 안전한 전기 연결을 보장하고 산화를 방지합니다.
- 키패드 및 인클로저: ABS 플라스틱 제어판, 먼지와 습기에 강한 밀봉된 인터페이스(IP20 등급).
일반적인 응용 분야
- HVAC 시스템: 상업용 건물, 병원 및 산업용 환기를 위한 팬, 블로어, 공조 장치 및 펌프.
- 유체 처리: 원심 펌프, 부스터 펌프, 수처리 시스템 및 관개 시스템의 정밀한 유량/압력 제어.
- 자재 취급: 컨베이어, 엘리베이터, 믹서 및 포장 기계의 가변 속도 및 토크 조절.
- 산업 기계: 압축기, 압출기, 분쇄기 및 범용 3상 모터 구동 장비.
- 공정 제어: 식품 및 음료, 제약 및 화학 공정 장비의 정확한 속도 및 공정 파라미터 제어.
- 수처리 및 폐수: 하수 펌프, 필터 프레스 및 폭기 시스템의 시립 및 산업용 수자원 관리.
ATV212W075N4 중요 파라미터
| 파라미터 |
사양 |
| 부품 번호 |
ATV212W075N4 |
| 브랜드 |
슈나이더 일렉트릭 (Altivar 212 시리즈) |
| 제품 유형 |
3상 가변 속도 드라이브(VSD), 벽걸이형 |
| 정격 모터 출력 |
7.5 kW (10 HP) |
| 입력 전압 |
380~480V AC, 3상, 50/60Hz |
| 출력 전압 |
0~입력 전압 (3상) |
| 정격 출력 전류 |
17.5 A |
| 출력 주파수 범위 |
0~500 Hz |
| 제어 모드 |
센서리스 벡터 제어(SLVC), V/F 제어 |
| 내장형 EMC 필터 |
C2 등급 (IEC 61800-3) |
| 통신 포트 |
내장형 Modbus RTU (RS485); 옵션 CANopen, Profibus DP, Ethernet/IP, Modbus TCP |
| PID 조절기 |
통합, 폐쇄 루프 공정 제어 |
| 보호 등급 |
IP20 (실내 사용) |
| 주변 작동 온도 |
-10°C ~ +50°C (정격 저하 없음); +60°C까지 (전류 정격 저하 적용 시) |
| 보관 온도 |
-25°C ~ +70°C |
| 과부하 용량 |
110% for 60s, 150% for 3s (정토크) |
| 스위칭 주파수 |
2~16 kHz (조절 가능) |
| 크기 (W×H×D) |
130 × 280 × 185 mm |
| 무게 |
약 3.8 kg |
| 인증 |
CE, UL, CSA, RoHS, IEC 61800-3 준수 |
| 장착 |
벽걸이형 (수직 방향) |
| 단자 유형 |
나사 단자 (주 전원 + 제어) |
| 냉각 방식 |
자연 대류 (팬 보조 옵션) |
당사의 강점 제품:
[Honeywell] 모듈 DCS / PLC
[Emerson] DeltaV 모듈 / 서보 모터
[ABB] 입출력 모듈
[AB] 모듈 / 터치 스크린
[Rosemount] 압력 및 온도 트랜스미터
[Yokogawa] 압력 트랜스미터
[Yaskawa] 서보 드라이브 / 서보 모터
[Mitsubishi] 서보 드라이브 / 서보 모터
[GE] IC69 시리즈 PLC / Fanuc 서보 모터 및 드라이브
(Modicon, SMC, SICK, NORGREN, Siemens 등)
![ATV212W075N4 슈나이더 변주 주파수 인버터 18,5 [KW] / 25 [HP] 0](/images/load_icon.gif)

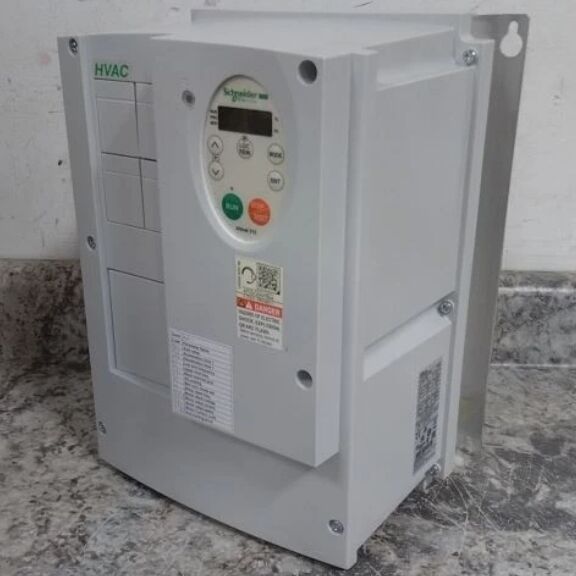

![ATV212W075N4 슈나이더 변주 주파수 인버터 18,5 [KW] / 25 [HP]](/photo/pl216315159-atv212w075n4_schneider_variable_frequency_inverter_18_5_kw_25_hp.jpg)
