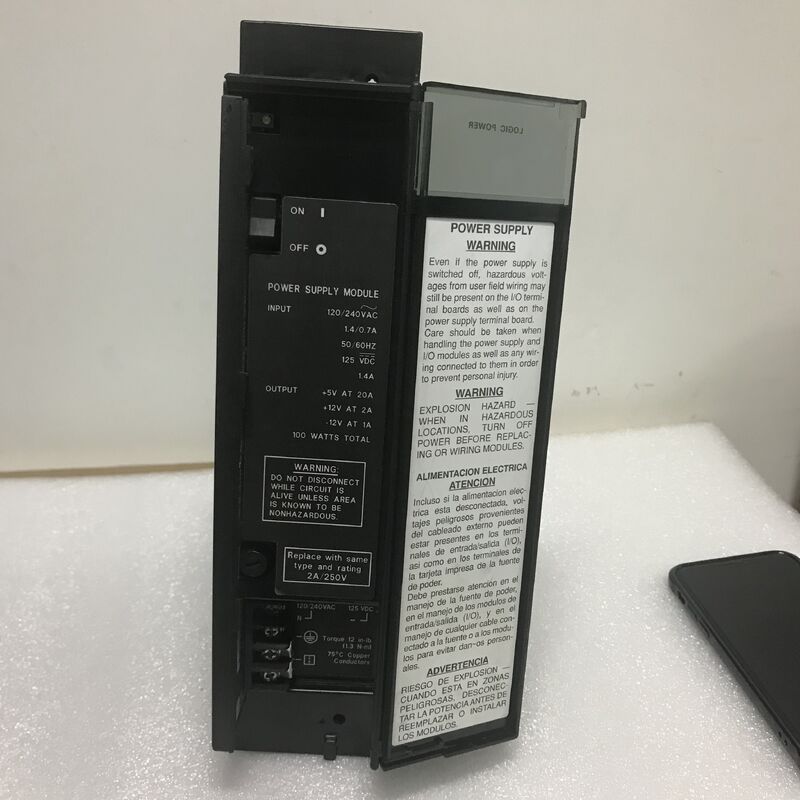

GE Fanuc Emerson Series 90-70 전원 공급 장치 모듈 IC697PWR711 120/240 VAC
IC697PWR711 기술 사양
제조사 GE Fanuc Emerson
제품 유형 전원 공급 장치 모듈
제품 라인 Series 90-70
부품 번호 IC697PWR711
무게 3.63 lbs (1.64 kg)
시리즈 90-30 PLC
정격 전압 120/240 VAC
입력 전력 최대 160와트 (전 부하 시)
부하 용량 100 와트
출력 수 3개
출력 전압 +5 VDC: 4.90 ~ 5.25 볼트 (5.07 볼트 공칭) +12 VDC: 11.75 ~ 12.6 볼트 -12 VDC: -12.6 ~ -11.75 볼트
입력 전압 범위, AC 90-132 VAC / 180-264 VAC
입력 주파수 범위 47-63 Hz
입력 반주기 피크 돌입 전류 55 암페어 (일반), 77 암페어 (최대)
과전압 제한 +5 VDC 출력: 5.7 ~ 6.7 볼트
과전류 제한 +5 VDC 출력: 26 암페어, 최대 +12 VDC 출력: 4 암페어, 최대 -12 VDC 출력: 2 암페어, 최대
홀드업 시간 최소 21밀리초
유형 전원 모듈
AC 입력 90 ~ 264 VAC
주파수 47 ~ 63 Hz
DC 입력 100 ~ 150 VDC
전압 조절 5, 12, -12 VDC
역률 > 0.93
출력 전력 최대 100 와트 (3개 출력 합계)
작동 온도 0-60 섭씨
설명
IC697PWR711은 GE Fanuc 90-30 시리즈 프로그래머블 로직 컨트롤러(PLC) 제품군의 전원 공급 장치 모듈입니다. 이 모듈은 외부 점퍼 설정에 따라 120 VAC 및 240 VAC와 같이 선택 가능한 입력 전압 호환성을 갖습니다. 공칭 입력 전압 모두에 대해 적용 가능한 전압 범위는 47 ~ 63 Hz의 주파수로 90 ~ 132 VAC 또는 180 ~ 264 VAC입니다.
IC697PWR711은 +5VDC, 12VDC 및 -12VDC의 출력 전압 공급과 백플레인으로의 로직 레벨 시퀀싱 신호를 갖습니다. 이 전원 공급 장치는 90-30 랙의 가장 왼쪽 위치에 장착되며 48핀 백플레인 커넥터를 통해 연결됩니다. 이 전원 공급 장치는 추가 랙의 총 부하가 IC697PWR711의 총 100와트 용량을 초과하지 않는 경우 두 번째 랙에 전원을 공급할 수 있습니다. 구체적으로 두 번째 랙은 5.2암페어 미만이어야 합니다. 또한 두 번째 랙에 전원을 공급하려면 3피트 연결 케이블을 사용해야 합니다. 이 케이블은 3피트 이상 작동하도록 설계되지 않았으므로 두 번째 랙은 이 케이블의 범위 내에 있어야 합니다.
슬라이드 인 랙 마운트 구조를 갖습니다. +5VDC는 최대 18암페어를, +12VDC는 최대 2암페어를, -12VDC 출력은 최대 1암페어를 제공합니다. 이 전원 공급 장치는 내부 전자 단락 및 과전류 보호 기능을 갖습니다. 분기 회로 퓨징을 위해 적절한 크기의 외부 스위치를 설치해야 합니다. 이 전원 공급 장치에는 전원 공급 장치를 활성 작동 상태로 전환하는 ON/OFF 스위치가 있습니다.
이 모듈은 슬라이드 인 랙 구조와 단일 전원 공급 장치에서 2개의 랙을 작동할 수 있는 기능을 제공합니다. GE Fanuc Automation IC697PWR711 전원 공급 장치 모듈은 AC 전압으로 작동할 때 전자 단락 보호 및 역률 보정 기능을 포함합니다. GE Fanuc Automation IC697PWR711 전원 공급 장치 모듈이 고온 및 저전압 환경에서 연속 작동하도록 설계된 경우 안전한 작동을 보장하기 위해 사양이 저하되어야 합니다. 정상 작동은 60도 섭씨 미만의 온도에서만 가능합니다. GE Fanuc Automation IC697PWR711 전원 공급 장치 모듈은 GE IC697 랙 또는 모든 VME 통합기 랙의 왼쪽 슬롯에 설치되며 플러그인 모듈 유형입니다. 이 모듈은 3암페어의 입력 반주기 피크 돌입 전류와 함께 제공됩니다.
개정
개정 부품 번호 별칭
IC697PWR711B IC697PWR711-B, Series B, Rev B
견적 요청
IC697PWR711CX IC697PWR711/X, Series X, Rev X
견적 요청
IC697PWR711F IC697PWR711-F, Series F, Rev F
견적 요청
IC697PWR711G IC697PWR711-G, Series G, Rev G
견적 요청
IC697PWR711H IC697PWR711-H, Series H, Rev H
견적 요청
IC697PWR711J IC697PWR711-J, Series J, Rev J
견적 요청
IC697PWR711K IC697PWR711-K, Series K, Rev K
견적 요청
IC697PWR711L IC697PWR711-L, Series L, Rev L
견적 요청
IC697PWR711M IC697PWR711-M, Series M, Rev M
견적 요청
IC697PWR711N IC697PWR711-N, Series N, Rev N
