| 원래 장소: | 프랑스 |
| 브랜드 이름: | Schneider |
| 모델 번호: | TSXAEY414 |

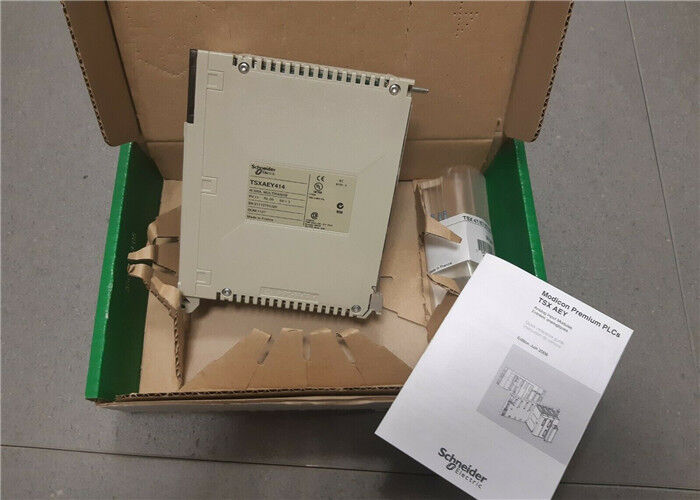

슈나이더 모디콘 프리미엄 시리즈 아날로그 입력 모듈 TSXAEY414
설명
TSXAEY414는 슈나이더 일렉트릭이 출시한 모디콘 프리미엄 시리즈 아날로그 입력 모듈이다. 4개의 높은 수준의 입력 채널을 갖추고, 16비트 해상도를 지원한다.그리고 고정밀 데이터 획득을 가능하게 합니다.이 모듈의 명소 작동 전류는 5VDC 하에서 660mA이며 산업 자동화 환경에 적합합니다. 현재,이 모델은 생산이 중단되었으며 판매 후 서비스 지원만 제공합니다.그 설계는 신호 정확성 및 안정성에 대한 엄격한 요구 사항을 충족시키는 것을 목표로하며 프로세스 제어 및 모니터링 시스템에서 일반적으로 사용됩니다.
사양
| 제품군 | 모디콘 프리미엄 자동화 플랫폼 |
|---|---|
| 제품 또는 부품 유형 | 아날로그 입력 모듈 |
| 입력 수준 | 낮은 수준 |
| 아날로그 입력 번호 | 4 |
| 아날로그 입력 타입 | 전류 4...20mA 전압 +/- 10V 전압 0~10V 전압 0~5V 전압 1~5V 열쌍 열쌍 B 열쌍 열쌍 E 열쌍 열쌍 J 열쌍 열쌍 K 열쌍 열쌍 L 열쌍 열쌍 N 열쌍 열쌍 R 열쌍 열쌍 S 열쌍 열쌍 T 열쌍 열쌍 U 저항 0...3850 오름 저항 0...400 오름 온도 탐사 Ni 1000 2 와이어 온도 탐지 Ni 1000 4 와이어 온도 탐사 Pt 100 2 와이어 온도 프로브 Pt 100 4 와이어 온도 프로브 Pt 1000 2 와이어 온도 프로브 Pt 1000 4 개의 선 전압 - 13...63mV 전압 +/- 5V |
| 아날로그/디지털 변환 | 16비트 |
| 명목 읽기 주기 시간 | 550ms |
|---|---|
| 측정 오류 | 0전체 스케일의 0.13% 0~400 오름 25 °C 0전체 스케일 0~10 V 25 °C의 16% 0전체 규모의.19 % - 13...63mV 25 °C 0전체 규모의 0.22% 0~3850 오름 25 °C 0전체 규모의 0.22% 0~5 V 25 °C 0전체 스케일의.27 % +/- 10 V 25 °C 0.27 % 전체 규모 +/- 5 V 25 °C 0.27 % 전체 스케일 0~400 오프 0~60 °C 0전체 규모의.27% 1~5 V 25 °C 0전체 규모의 0.39% 0...10 V 0...60 °C 0전체 규모의.44 % - 13...63mV 0...60 °C 0전체 규모의 45% 0...5 V 0...60 °C 0전체 규모의 45% 4...20 mA 25 °C 0전체 스케일의 0.48% 0...3850 오름 0...60 °C 0전체 규모의 5% +/- 10 V 0...60 °C 0전체 규모의 5% +/- 5V 0...60 °C 0전체 규모의 56% 1...5 V 0...60 °C 0전체 규모의 86% 4...20 mA 0...60 °C 1.5 °C 열쌍 B 외부 25 °C 1.5 °C 열쌍 E 외부 25 °C 1.5 °C 열쌍 T 외부 25 °C 10.5 °C 열쌍 U 외부 25 °C 1.8 °C 열쌍 J 외부 25 °C 10.5 °C 열쌍 K 내부 0...60 °C 11 °C 열쌍 R 내부 0...60 °C 12 °C 열쌍 S 내부 0...60 °C 2 °C 열쌍 L 외부 25 °C 2 °C 열쌍 N 외부 25 °C 2.3 °C 열쌍 K 외부 25 °C 3.1 °C 열쌍 U 외부 0...60 °C 3.2 °C 열쌍 E 외부 0...60 °C 3.2 °C 열쌍 R 외부 25 °C 3.2 °C 열쌍 T 외부 0~60 °C 3.4 °C 열쌍 S 외부 25 °C 3.5 °C 열쌍 B 외부 0...60 °C 3.5 °C 열쌍 B 내부 25 °C 3.8 °C 열쌍 J 외부 0...60 °C 4.1 °C 열쌍 L 외부 0...60 °C 4.3 °C 열쌍 N 외부 0...60 °C 4.7 °C 열쌍 K 외부 0...60 °C 5.4 °C 열쌍 U 내부 25 °C 6 °C 열쌍 N 내부 25 °C 6 °C 열쌍 R 내부 25 °C 6.1 °C 열쌍 E 내부 25 °C 6.6 °C 열쌍 S 내부 25 °C 6.6 °C 열쌍 T 내부 25 °C 7.3 °C 열쌍 J 내부 25 °C 7.3 °C 열쌍 U 내부 0...60 °C 7.5 °C 열쌍 L 내부 25 °C 7.7 °C 열쌍 R 외부 0~60 °C 7.8 °C 열쌍 K 내부 25 °C 8.1 °C 열쌍 B 내부 0~60 °C 8.1 °C 열쌍 E 내부 0...60 °C 8.5 °C 열쌍 S 외부 0~60 °C 8.7 °C 열쌍 N 내부 0...60 °C 8.8 °C 열쌍 T 내부 0...60 °C 9.5 °C 열쌍 J 내부 0~60 °C 9.8 °C 열쌍 L 내부 0...60 °C 1 °C Ni 1000 25 °C 1.2 °C Pt 100 25 °C 2 °C 니 1000 0...60 °C 2.4 °C Pt 100 0...60 °C 2.5 °C Pt 1000 25 °C 5 °C Pt 1000 0...60 °C |
| 채널과 버스 사이의 격리 | 1780Vrms |
| 채널과 지상 사이의 격리 | 1780Vrms |
| 채널 간 격리 | 2830 Vrms |
| 채널 간 공통 모드 | 415V AC 또는 200V DC |
| 채널과 지상 사이의 공통 모드 | 240V AC 또는 110V DC |
| 입력 과전압 보호 | -15...15V 상태 0 250 오름 -30... 30V 상태 1 250 오름 |
| 전기 연결 | 스루브 단말 블록 |
| 전류 과잉 | -30...30 mA 상태 1 250 kOhm |
| 표기 | CE |
| 현재 소비 | 660mA 5V DC |
| 모듈 형식 | 표준 |
| 순중량 | 00.32kg) |
| 표준 | DIN 43760 IEC 584 IEC 751 DIN 43710 NFC 42-330 IEC 1131 |
|---|---|
| 제품 인증 | DNV BV ABS RMRS RINA GL LR |
| 작동용 대기 온도 | 32~140 °F (0~60 °C) |
| 저장용 대기 온도 | -13...158 °F (-25...70 °C) |
| 상대 습도 | 10~95% 가 condense되지 않은 상태에서 작동 5~95% 저장용 응고 없이 |
| 운영 고도 | 0...65610.68 피트 (0~2000m) |
| 보호 치료 | TC |
| IP 보호 수준 | IP20 |
| 오염 정도 | 2 |
| 카테고리 | 22558-TSX PREMIUM, ATRIUM 및 PL7 PRO |
|---|---|
| 할인 스케줄 | PC22 |
| GTIN | 3389110756951 |
| 반환 가능성 | 아니 |
| 원산지 | FR |
| 단위 패키지 유형 1 | PCE |
|---|---|
| pkg의 단위 수 | 1 |
| 패키지 1 높이 | 22인치 (5.5cm) |
| 패키지 1 너비 | 70.09인치 (18.0cm) |
| 패키지 1 길이 | 102인치 (26.0cm) |
| 패키지 무게 ((파운드) | 160.05온스 (455.0g) |
| 보증 기간 (개월) | 18 |
|---|
