| 원래 장소: | 프랑스 |
| 브랜드 이름: | Schneider |
| 모델 번호: | 140DRA84000 |

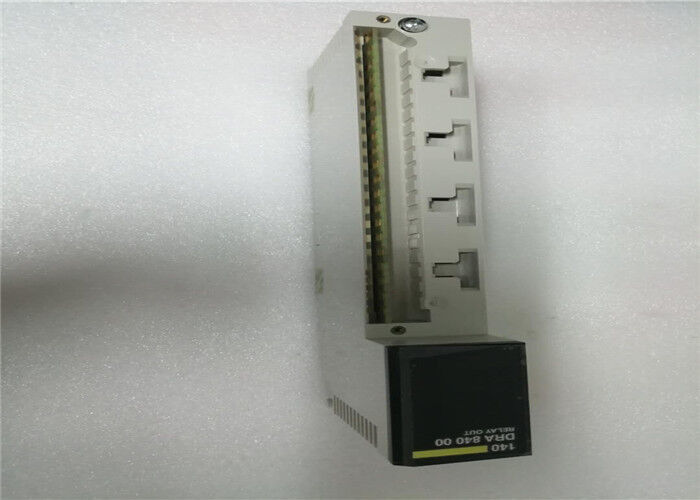

슈나이더 디스크리트 출력 모듈 모디콘 퀀텀 140DRA84000
사양
| 제품군 | 모디콘 퀀텀 자동화 플랫폼 |
|---|---|
| 제품 또는 부품 유형 | 릴레 디스크리트 출력 모듈 |
| 디스크리트 출력 번호 | 16 |
| 접촉자 종류 및 구성 | 1 NO |
|---|---|
| 연락 양식 | 양식 A |
| 디스크리트 출력 전압 | 20... 250V AC 30... 150V DC 5...30V DC |
| 요구사항을 해결하는 방법 | 1 출력 단어 |
| 최소 부하 | 50mA 20...250V AC 50mA 5...30V DC |
| 최대 부하 전류 | 1 A 250/30 V AC/DC 1/8 hp cos phi = 0.4 1 A 250/30V AC/DC 텅프렌 2 A 250/30 V AC/DC 저항 140 °F (60 °C) 300mA 30...50V DC 저항 |
| 급류 | 10A 10ms 용량 |
| VA의 전환 용량 | 500VA 저항 |
| 입력 열면 최대 응답 시간 | 상태 0에서 상태 1에서 10 ms 상태 1에서 상태 0까지 20 ms |
| 기계적 내구성 | 10000000 회로 |
| 전기 내구성 | 100000 회전 100 mA 30...150 V DC L/R = 10 ms 100000 사이클 2A 30V DC 저항 100000 사이클 30...150 V DC 중계 릴레이 100000 회전 300 mA 30...150 V DC 저항 200000 사이클 2 A 250 V AC 저항 50000 회전 500 mA 30...150 V DC 저항 |
| 출력 과전압 보호 | 내면으로 바리스토르, 275V |
| 채널 간 격리 | 1780 Vrms AC 1분 동안 |
| 채널과 버스 사이의 격리 | 1780 Vrms AC 1분 동안 2500V DC 1분 동안 |
| 전력 소모 | 5.5 W + (0.5 x 점수 수) |
| 표기 | CE |
| 지역 신호 | 버스 통신을 위한 LED (녹색) 1개가 존재합니다 (활동) 1 LED (붉은색) 외부 결함 감지 (F) 16 LED (녹색) 입력 상태 |
| 버스 전류 요구 사항 | 1100mA |
| 모듈 형식 | 표준 |
| 순중량 | 00.41kg) |
| 제품 인증 | FM 1급 2부 C-틱 GOST ABS |
|---|---|
| 표준 | UL 508 CSA C22.2 제142호 |
| 전기 정전 충전 저항 | 4kV 콘택트 IEC 801-2 8kV 공기 IEC 801-2 |
| 전자기장 저항 | 9.1 V/m (10 V/m) 80...2000 MHz IEC 801-3 |
| 작동용 대기 온도 | 32~140 °F (0~60 °C) |
| 저장용 대기 온도 | -40~185 °F (-40~85 °C) |
| 상대 습도 | 95%, 응축 없이 |
| 운영 고도 | <= 16404.2 피트 (5000m) |
| 카테고리 | US1PC2118155 |
|---|---|
| 할인 스케줄 | PC21 |
| GTIN | 3595861127074 |
| 반환 가능성 | 네 |
| 단위 패키지 유형 1 | PCE |
|---|---|
| pkg의 단위 수 | 1 |
| 패키지 1 높이 | 60.4 in (16.3 cm) |
| 패키지 1 너비 | 10.8인치 (4.5cm) |
| 패키지 1 길이 | 12.3 in (31.2cm) |
| 패키지 무게 ((파운드) | 192온스 (545g) |
| 보증 기간 (개월) | 18 |
|---|
140DRA84000은 슈나이더 일렉트릭의 PLC 출력 모듈이다. A형 콘택트 형태를 가진 하나의 정상적으로 열린 콘택트 (1 NO) 를 지원한다.DC 30~150V 및 5~30V이 모듈의 각 채널은 하나의 출력 단어 주소를 필요로 하고, 최소 부하 전류는 50mA입니다.그것은 산업 자동화 제어 시나리오에 널리 사용되고 높은 신뢰성 및 빠른 응답 특성을 가지고 있습니다..
