| 원래 장소: | 프랑스 |
| 브랜드 이름: | Schneider |
| 모델 번호: | BMXCRA31210 |

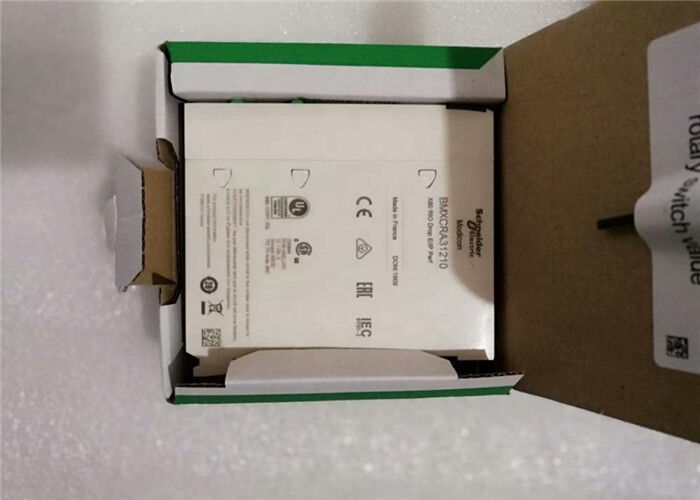

슈나이더 원격 I/O 확장 모듈 모디콘 X80 BMXCRA31210
사양
| 제품군 | 모디콘 X80 |
|---|---|
| 범위 호환성 | 모디콘 M580 모디콘 퀀텀 |
| 제품 또는 부품 유형 | I/O 확장 모듈 |
| 장치 적용 | X80 이더넷 RIO 드롭 어댑터 |
| 제품별 적용 | 원격 I/O 모듈 |
| 버스 유형 | 원격 배경을 가로지르는 버스 X |
|---|---|
| 항구 번호 | 3 |
| 통합 연결 유형 | 1 항구 서비스 또는 분산 장비 2 포트 이더넷 RIO 네트워크 (RSTP) |
| 통신 네트워크 유형 | IPv4 (인터넷 프로토콜) |
| 통신 항구 프로토콜 | 에더넷/IP |
| 통신 서비스 | 이더넷/IP 어댑터 RSTP (링 토폴로지 지원) 이더넷 RIO 네트워크 서비스 품질 (QoS) CIP 명시 메시지 (서버) 모듈 진단용 Modbus TCP 서버 DHCP 클라이언트 TFTP 클라이언트 FTP 클라이언트 FDR 클라이언트 SNTP 클라이언트 SNMP 에이전트 |
| 사이버 보안 | 통신 포트를 활성화/실용 Syslog 프로토콜 지원 |
| 커넥터 타입 | 3 RJ45 |
| 교환 모드 | 반 듀플렉스, 풀 듀플렉스, 자율 협상, 자동 MDIX |
| 전송률 | 10/100 Mbit/s |
| Ethernet 포트 | 10/100BASE-TX |
| 사용 가능한 기능 | CCOTF (비행중의 구성 변경) 입력 데이터가 수집되고 원격 I/O 헤드 어댑터에 게시됩니다 출력 모듈은 원격 I / O 헤드 어댑터에서 수신 된 데이터로 업데이트됩니다. 원격 I/O 장치의 진단 (장치 DDT) 포트 미러링 시스템 시간 스탬핑 방해가 되지 않는 타입 1 I/O 연장 래크 |
| 데이터 기록 | 10ms 시간 스탬프 |
| 토폴로지 | 반지 |
| 지역 신호 | 1 LED (녹색) 모듈 활성 (RUN) 모듈 오류 (ERR) 를 나타내는 LED (붉은색) 1 LED (녹색/붉은) 모듈 상태 (Mod 상태) 네트워크 통신 상태 (네트 상태) 를 나타내는 1개의 LED (녹색/붉은색) 1 이더넷 링크 진단 (STS) 용 LED (녹색) |
| 현재 소비 | 1200mA |
| 입력 전압 | 3.3V DC |
| 제품 호환성 | 0...1024 디스크리트 채널 0...256 아날로그 채널 카운터 모듈 타임 스탬프 모듈 SSI 인코더 인터페이스 모듈 모션 컨트롤 모듈 주파수 입력 모듈 AS 인터페이스 모듈 일련 링크 모듈 섬유 변환 모듈 |
| 모듈 형식 | 표준 |
| 순중량 | 00.496파운드 (미국) (0.225kg) |
| 최대 고도 운송 | 9842.5 피트 (3000m) |
| 상대 습도 | 95%, 응축 없이 |
| 고정 모드 | 스ikulu로 |
| 장착 모드 | 선반에 장착된 것 |
| 너비 | 1.3인치 (32mm) |
| 높이 | 3.9 in (100 mm) |
| 깊이 | 3.4 in (87.5 mm) |
| 지침 | 2014/35/EU - 저전압 지침 2014/30/EU - 전자기 호환성 |
|---|---|
| 제품 인증 | CE UL CSA RCM EAC 상선함 |
| 표준 | IEC 61131-2 IEC 61010-2-201 UL 61010-2-201 CSA C22.2 제 61010-2-201 IACS E10 IEC 61000-6-5, 인터페이스 타입 1 및 타입 2 IEC 61850-3 위치 G |
| 환경 특성 | 표준 환경 |
| IP 보호 수준 | IP20 |
| 작동용 대기 온도 | 32~140 °F (0~60 °C) |
| 저장용 대기 온도 | -40~185 °F (-40~85 °C) |
| 운영 고도 | <= 6561.68 피트 (2000m) |
| 카테고리 | US1PC3418160 |
|---|---|
| 할인 스케줄 | PC34 |
| GTIN | 3595864132464 |
| 반환 가능성 | 네 |
| 단위 패키지 유형 1 | PCE |
|---|---|
| pkg의 단위 수 | 1 |
| 패키지 1 높이 | 2.165인치 (5,500cm) |
| 패키지 1 너비 | 40.331인치 (11.000cm) |
| 패키지 1 길이 | 40.646 in (11.800 cm) |
| 패키지 무게 ((파운드) | 9.171온스 (260,000g) |
| 단위 패키지 유형 2 | S02 |
| 패키지 2의 단위 수 | 15 |
| 패키지 2 높이 | 50.906 in (15.000 cm) |
| 패키지 2 너비 | 110.811 in (30.000 cm) |
| 패키지 2 길이 | 150.748인치 (40.000cm) |
| 패키지 2 무게 | 9.259 파운드 (미국) (4,200 kg) |
| 보증 기간 (개월) | 18 |
|---|
이 제품은 모디콘 M580 및 M340 프로그래밍 가능한 자동화 컨트롤러 (PAC) 의 모듈의 공통 플랫폼인 모디콘 X80 라인의 일부입니다.이 이더넷 원격 입력 출력 (RIO) 드롭 어댑터는 서비스 포트 고급 기능을 가진 3 개의 포트를 가지고 있습니다. 통합 연결은 장치 네트워크에 대한 EtherNet / IP 및 서비스 포트에 대한 EtherNet / IP입니다. 이 제품은 견고하고 고품질이며 최신 혁신적인 기술을 기반으로합니다.입력 데이터는 수집되고 원격 I/O 헤드 어댑터에 공개되고 출력 모듈은 원격 I/O 헤드 어댑터에서 수신 된 데이터로 업데이트됩니다.. 그것은 IP20 등급 제품입니다. 그것은 중형에서 큰 프로세스 응용 프로그램에 적합합니다. 이 제품은 CE, 상공 해군, GOST, C-Tick에 의해 인증됩니다. 그것은 EN 61131-2, EN 61000-6-4,EN 61000-6-2 및 EN 61010-2-201 표준이 어댑터는 다기능 입력 모듈 BMXERT, 이더넷 모듈 BMXNOM, 카운터 모듈 BMXEHC, 0 ~ 1024 디스크리트 채널, 0 ~ 256 아날로그 채널 및 HART 모듈 BMEAH와 호환됩니다.Modicon X80는 동일한 예비 부품으로 유지 보수 및 교육 비용을 줄이는 호환 모듈 공통 플랫폼으로 구성됩니다, 그리고 다른 프로그래밍 가능한 자동화 컨트롤러 (PAC) 에 대한 독특한 훈련.
