| 원래 장소: | 스웨덴 |
| 브랜드 이름: | ABB |
| 모델 번호: | 3BSE013230R1 |
| 품목 번호 | 3BSE013230R1 |
| 유형 | 컴팩트 |
| 연결 | 터미널 블록 |
| 채널 | 16 |
| 전압 | 50 V |
| 장착 | 양방향 |
| 장착 세부 정보 | 수평 55 ºC (131 °F) 수직 40 ºC (104 °F) |
| I/O와 함께 사용 | AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
| 프로세스 연결 | 2 x 2 프로세스 전원, 5 x 2 프로세스 전원 (0 V) |
| 단일/이중 I/O | 단일 |

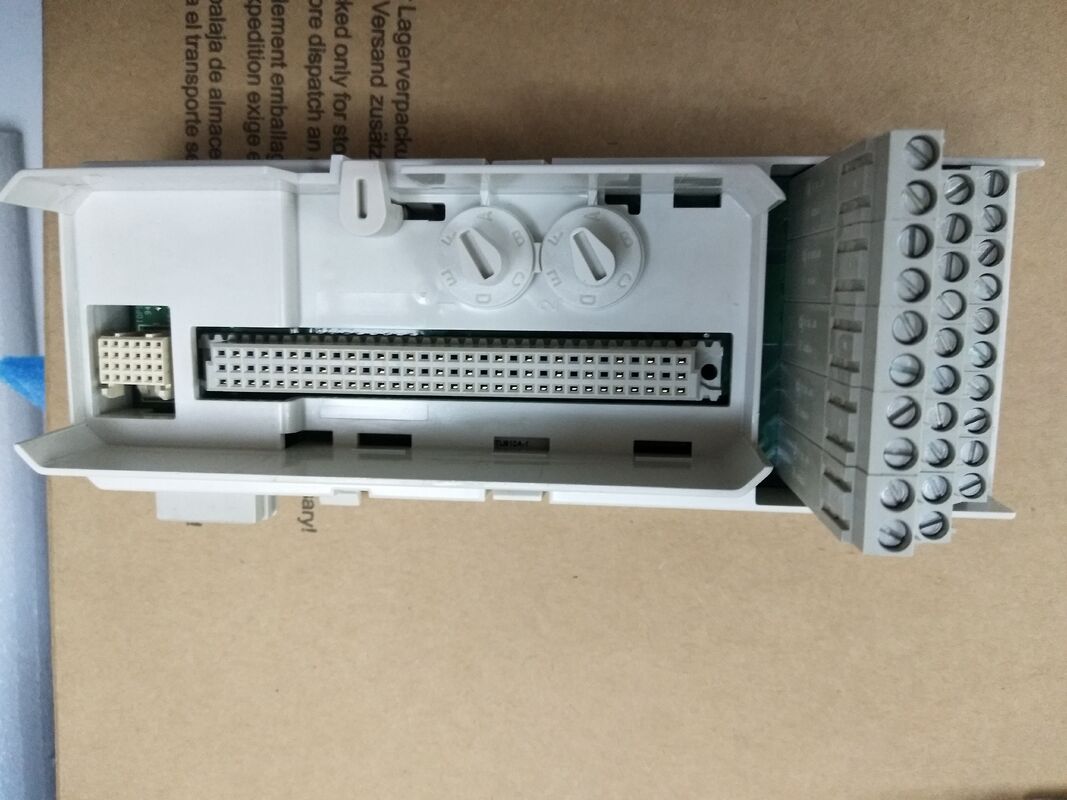

TU810/TU810V1은 S800 I/O용 16 채널 50 V 컴팩트 모듈 종단 장치(MTU)입니다. MTU는 현장 배선을 I/O 모듈에 연결하는 데 사용되는 수동 장치입니다. 또한 ModuleBus의 일부도 포함합니다.
MTU는 ModuleBus를 I/O 모듈과 다음 MTU로 분배합니다. 또한 나가는 위치 신호를 다음 MTU로 이동하여 I/O 모듈에 대한 올바른 주소를 생성합니다.
두 개의 기계적 키는 다양한 유형의 I/O 모듈에 대해 MTU를 구성하는 데 사용됩니다. 이것은 기계적 구성일 뿐이며 MTU 또는 I/O 모듈의 기능에 영향을 미치지 않습니다. 각 키에는 6개의 위치가 있으며 총 36개의 서로 다른 구성을 제공합니다.
