| 원래 장소: | 일본 |
| 브랜드 이름: | Mitsubishi |
| 모델 번호: | FR-A840-00038-E2 |

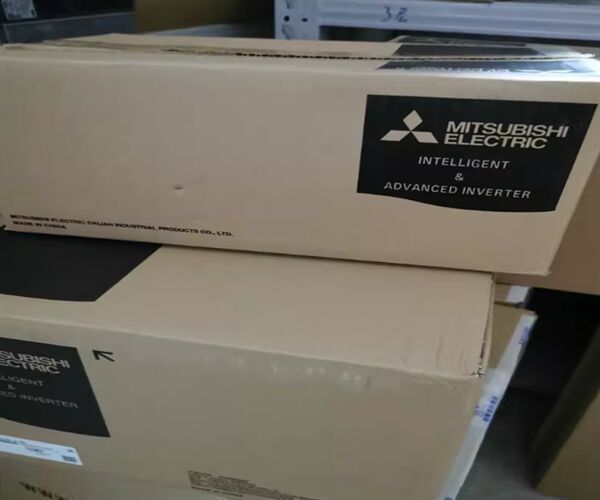

FR-A840-00038-E2-60의 설명
미쓰비시 FR-A800 E 시리즈 AC 인버터: 0.75kW (1HP) 400V 3 Ph 모터에서 2.5A로 높은 과부하, 또는 1.5kW (2HP) 에서 3.8A로 팬 / 펌프로 등급.센서 없는 벡터 또는 완전 폐쇄 루프 플럭스 벡터 (선택 가능한 인코더 피드백 카드가 장착된 경우)간단하게 설정하고 기본 설정에서 실행할 수 있습니다.
크기 1 - 150mm 폭 x 140mm 깊이 x 260mm 높이 IP20 무게: 2.8kg
과부하 - 150% x 60초, 200% x 3초 (대 과부하)
과부하 - 110% x 60초, 120% x 3초 (팬/펌프 등급)
속도 조절 범위 0.5Hz에서 400Hz
브레이킹 (외부 브레이크 단체를 통해 선택)
터미널 CA 장비 모델
3개의 아날로그 입력장, 12개의 디지털 입력장, 2개의 아날로그 출력장, 5개의 디지털 출력장, 2개의 릴레이 접촉장, PLC 기능과 RS485 Modbus-RTU
내장 이더넷 보드 (FR-A8ETH) 를 포함한다.
제어 논리 - 소스 버전
코팅된 회로판 (IEC60721-3-3 3C2/3S2에 따라)
'안전 토크 종료' (STO) 기능 SIL 2
스펙트럼 FR-A840-00038-E2-60
| 사양 | 가치 |
|---|---|
| 시리즈 | FR-A 시리즈 |
| 종류 | FR-A800-E 인버터 |
| 최소 등급 전압 (V) | 380 |
| 최소 허용 전압 (V) | 323 |
| 최대 등급 전압 (V) | 500 |
| 최대 허용 전압 (V) | 550 |
| 현재 타입 | AC |
| 단계 | 3 |
| 가등식 출력 전류 ND (A) | 2,5 |
| 가속기 용량 ND (kW) | 0,75 |
| 주파수 범위 (Hz) | 02 590 |
| 제어 방법 | 벡터 제어 (FR-A8AP와 함께), V/F 제어, SOFT-PWM/HIGH FREQUENCY PWM, 실제 센서 없는 벡터 제어, PM 센서 없는 벡터 제어, 자기 흐름 벡터 제어 |
| 모터 타입 | 인덕션 모터, PM 모터 |
| 브레이크 힐러 ED (%) | 100 |
| 통합 EMC 필터 | 네 |
| 안전 토크 종료 (STO) | 네 |
| 재생성 (4Q) | 아니 |
| 통합 DC Choke | 아니 |
| 표시 | FR-DU08 |
| 디스플레이 타입 | 5자리 LED (12개 세그먼트) |
| PLC 기능 | 네 |
| 프로그램 메모리 | 6K |
| 프로그램 메모리 단위 | 단계 |
| 통합 디지털 입력 | 12 |
| 디지털 출력 (트랜지스터) | 5 |
| 디지털 출력 (리레) | 2 |
| 통합된 아날로그 입력 | 3 |
| 통합 아날로그 출력 | 2 |
| IO 터미널 블록 유형 | 스프링 클램프 |
| 확장 가능 | 네 |
| RS-485 | 선택 사항 |
| USB | 1+1 MINI |
| 이더넷 포트 | 1 |
| 내장 네트워크 | CC-LINK IE 필드 네트워크, MODBUS/TCP, CC-LINK IE 필드 네트워크 BASIC |
| 누출 전류 (mA) | 35 (DELTA) / 2 (STAR) |
| 전력 손실 ND (W) | 55 |
| 보호급 | IP20 |
| 깊이 (mm) | 140 |
| 무게 (kg) | 2,8 |
| 너비 (mm) | 150 |
| 높이 (mm) | 260 |
